Sine Wave

Сгенерируйте непрерывную или дискретную синусоиду

Библиотека:
DSP System Toolbox / Источники
Поддержка HDL DSP System Toolbox / источники

Описание

Блок Sine Wave генерирует многоканальное действительное, или объедините синусоидальный сигнал, с независимой амплитудой, частотой и фазой в каждом выходном канале. Блок поддерживает плавающую точку и подписанные типы данных с фиксированной точкой.

Блок генерирует действительный синусоидальный сигнал, когда вы устанавливаете параметр Output complexity на Real. Действительный синусоидальный выход задан выражением типа

$y = A \sin (2 π f t + ϕ)$

где вы задаете в параметре Amplitude, f в герц в параметре Frequency и ϕ в радианах в параметре Phase offset.

Блок генерирует сигнал комплексной экпоненты, когда вы устанавливаете параметр Output complexity на Complex. Этот сигнал комплексной экпоненты задан выражением типа

$y = A e^{j (2 π f t + ϕ)} = A {\cos (2 π f t + ϕ) + j \sin (2 π f t + ϕ)}$

Генерация многоканальных Выходных параметров

И для действительных и для комплексных синусоид, Amplitude, Frequency и значений параметров Phase offset (A, f, и ϕ) могут быть скаляры или векторы длины-N, где N является желаемым количеством каналов в выходе. Когда вы задаете по крайней мере один из этих параметров как вектор длины-N, скалярные значения, заданные для других параметров, применяются к каждому каналу.

Например, чтобы сгенерировать выход с тремя каналами, содержащий следующие действительные синусоиды, установите параметры блоков как показано:

$y = {\begin{matrix} \sin (2000 π t) & (образуйте канал 1), \\ 2 \sin (1000 π t) & (образуйте канал 2), \\ 3 \sin (500 π t + \frac{π}{2}) & (образуйте канал 3), \end{matrix}$

Output complexity = Real
Amplitude = [1 2 3]
Frequency = [1000 500 250]
Phase offset = [0 0 pi/2]

Порты

Вывод

развернуть все

`Port_1` — Синусоидальный сигнал
скаляр | вектор | матрица

Выведите синусоидальный сигнал как скаляр или вектор. Для получения дополнительной информации о выходной сложности, см. Описание. Для получения информации о многоканальной поддержке смотрите Генерирующие Многоканальные Выходные параметры.

Совет

Чтобы вывести типы данных с фиксированной точкой, необходимо установить Sample mode на Discrete и Computation method к Table lookup.

Типы данных: single | double | fixed point
Поддержка комплексного числа: Да

Параметры

развернуть все

Основной

`Amplitude` — Амплитуда синусоид
1 (значение по умолчанию) | скаляр | вектор

Вектор длины-N, содержащий амплитуды синусоид в каждом N каналы выхода или скаляр, который будет применен ко всем каналам N. Длина вектора должна быть эквивалентной, который задал для параметров Phase offset и Frequency.

Совет

Этот параметр является настраиваемым (Simulink) только, когда Computation method является Trigonometric fcn или Differential.

Настраиваемый: да

`Frequency (Hz)` — Частота каждой синусоиды
100 (значение по умолчанию) | скаляр | вектор

Вектор длины-N, содержащий частоты, в герц, синусоид в каждом N каналы выхода или скаляр, который будет применен ко всем каналам N. Длина вектора должна быть эквивалентной, который задал для параметров Phase offset и Amplitude. Можно задать положительный, нуль или отрицательные частоты.

Совет

Этот параметр является настраиваемым (Simulink), когда вы устанавливаете также:

Sample mode к Continuous.
Sample mode к Discrete и Computation method к Trigonometric fcn.

Настраиваемый: да

`Phase offset (rad)` — Фаза возмещена
0 (значение по умолчанию) | скаляр | вектор

Вектор длины-N, содержащий смещения фазы, в радианах, синусоид в каждом N каналы выхода или скаляр, который будет применен ко всем каналам N. Длина вектора должна быть эквивалентной, который задал для параметров Frequency и Amplitude.

Совет

Этот параметр является настраиваемым (Simulink), когда вы устанавливаете также:

Sample mode к Continuous.
Sample mode к Discrete и Computation method к Trigonometric fcn.

Настраиваемый: да

`Sample mode` — Непрерывный или дискретный режим выборки
`Discrete` (значение по умолчанию) | `Continuous`

Задайте режим выборки как Continuous или Discrete:

Continuous
В непрерывном режиме синусоида в i-ом канале, _yi, вычисляется как непрерывная функция,
$\begin{array}{l} y_{i} = A_{i} \sin (2 π f_{i} t + ϕ_{i}) & действительный \\ \begin{array}{l} или \end{array} \\ y_{i} = A_{i} e^{j (2 π f_{i} t + ϕ_{i})} & комплекс \end{array}$
и выход блока непрерывен. В этом режиме блок управляет тем же самым как блоком Simulink^® Sine Wave с набором Sample time к 0. Этот режим предлагает высокую точность, но требует оценок тригонометрической функции в каждом шаге симуляции, который является в вычислительном отношении дорогим. Кроме того, потому что этот метод отслеживает абсолютное время симуляции, разрыв в конечном счете произойдет, когда временная стоимость достигнет своего максимального предела.
Обратите внимание также, что много блоков DSP System Toolbox™ не принимают входные параметры непрерывного времени.
Discrete
В дискретном режиме блок может сгенерировать дискретное время, выведенное путем прямого выполнения тригонометрической функции поиском по таблице, или дифференциальным методом. Для получения дополнительной информации об этих методах расчета см. Алгоритмы.

`Output complexity` — Действительная или комплексная форма волны
`Real` (значение по умолчанию) | `Complex`

Тип формы волны, чтобы сгенерировать: Real задает действительную синусоиду, Complex задает комплексную экпоненту.

`Computation method` — Метод для вычисления синусоид дискретного времени
`Trigonometric fcn` (значение по умолчанию) | `Table lookup` | `Differential`

Метод, которым сгенерированы синусоиды дискретного времени: Trigonometric fcn, Table lookup, или Differential. Для получения дополнительной информации о каждом из доступных параметров см. Алгоритмы.

Зависимости

Этот параметр только отображается, когда вы устанавливаете Sample mode на Discrete.

Примечание

Чтобы сгенерировать синусоиды фиксированной точки, необходимо установить Computation method на Table lookup.

`Optimize table for` — Оптимизируйте для скорости или памяти
`Speed` (значение по умолчанию) | `Memory`

Оптимизирует таблицу значений синуса для Speed или Memory. Когда оптимизировано для скорости, таблица содержит k элементы, и, когда оптимизировано для памяти, таблица содержит k/4 элементы, где k является количеством входных выборок в один полный период синусоиды.

Зависимости

Этот параметр только отображается, когда вы устанавливаете параметр Computation method на Table lookup.

`Sample time` — Период расчета
1/1000 (значение по умолчанию) | скаляр

Период, с которым синусоида производится, _Ts, как конечный скаляр, больше, чем нуль. Выходным периодом системы координат блока является MTS, где вы задаете M в параметре Samples per frame.

Зависимости

Чтобы включить этот параметр, установите Sample mode на Discrete.

`Samples per frame` — Выборки на систему координат
1 (значение по умолчанию) | положительное целое число

Количество последовательных выборок от каждой синусоиды, чтобы буферизовать в выходную систему координат, M в виде положительного скалярного целого числа. Этот параметр не является настраиваемым.

Блоком выход является M-by-N матрица с периодом системы координат M T _s, где вы задаете T _s в параметре Sample time.

Зависимости

Чтобы включить этот параметр, установите Sample mode на Discrete.

`Resetting states when re-enabled` — Поведение состояния в активированных подсистемах
`Restart at time zero` (значение по умолчанию) | `Catch up to simulation time`

Этот параметр определяет поведение блока Sine Wave, когда активированная подсистема повторно включена. Блок может или сбросить себя к своему начальному состоянию (Restart at time zero), или резюме, генерирующее синусоиду на основе текущего времени симуляции (Catch up to simulation time).

Зависимости

Этот параметр только применяется, когда блок Sine Wave расположен в активированной подсистеме, и параметр States when enabling блока Enable (Simulink) устанавливается на reset.

Типы данных

`Output data type` — Тип выходных данных
`double` (значение по умолчанию) | `single` | `fixdt(1,16)` | `fixdt(1,16,0)` | `<data type expression>` | `Inherit:Inherit via back propagation`

Выберите, как требуется задать свойства типа данных Output data type. Можно выбрать:

Inherit — Позволяет вам задать правило для наследования типа данных, например, Inherit: Inherit via back propagation
Built in— Позволяет вам задать созданный в типе данных, например, double
Fixed point — Позволяет вам задать атрибуты фиксированной точки типа данных.
Expression — Позволяет вам задать выражение, которое оценивает к допустимому типу данных, например, fixdt(1,16)

Примеры модели

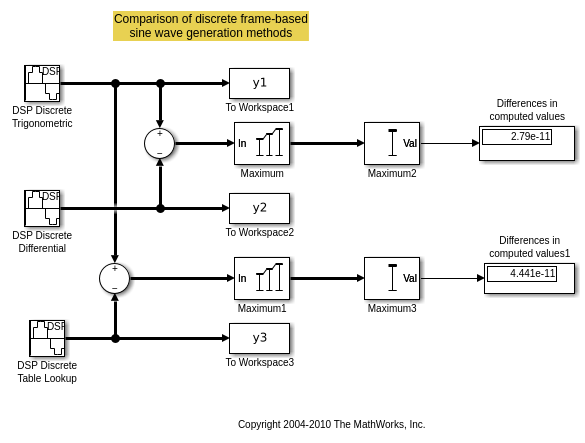

Сгенерируйте основанные на системе координат Sine wave

Этот пример модели сравнивает различные методы генерации основанных на системе координат синусоид от блока Sine Wave в DSP System Toolbox.

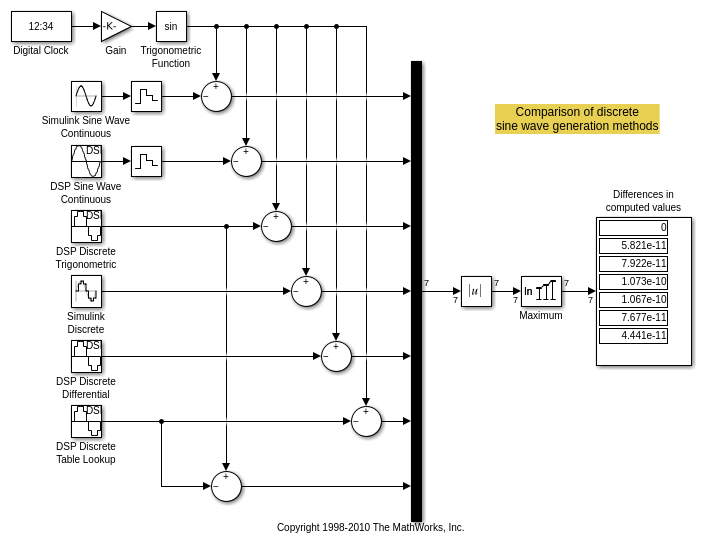

Сгенерируйте основанные на выборке Sine wave

Этот пример модели сравнивает различные методы генерации основанных на выборке синусоид от блока Sine Wave в DSP System Toolbox.

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Алгоритмы

развернуть все

Когда вы выбираете Discrete от параметра Sample mode вторичный параметр Computation method предоставляет три возможности для генерации дискретной синусоиды: Trigonometric fcn, Table lookup, и Differential.

Тригонометрический Fcn

Метод тригонометрической функции вычисляет синусоиду в i-ом канале, yi, путем выборки непрерывной функции

$\begin{array}{l} y_{i} = A_{i} \sin (2 π f_{i} t + ϕ_{i}) & действительный \\ \begin{array}{l} или \end{array} \\ y_{i} = A_{i} e^{j (2 π f_{i} t + ϕ_{i})} & комплекс \end{array}$

с периодом _Ts, где вы задаете _Ts в параметре Sample time. Этот режим работы обладает теми же преимуществами и обязательствами как Continuous демонстрационный режим.

В каждом шаге расчета блок оценивает синусоидальную функцию при значении подходящего времени в первом цикле синусоиды. Путем ограничения тригонометрических оценок к первому циклу каждой синусоиды блок избегает неточности вычисления синуса очень больших количеств и устраняет возможность разрыва во время расширенных операций (когда абсолютное время переменное переполнение силы). Этот метод поэтому избегает требований памяти метода поиска по таблице за счет операций намного более с плавающей точкой.

Поиск по таблице

Метод поиска по таблице предварительно вычисляет уникальные выборки каждой выходной синусоиды в начале симуляции и вспоминает выборки из памяти по мере необходимости. Поскольку таблица конечной длины может только быть создана, когда все выходное повторение последовательностей, метод требует, чтобы период каждой синусоиды в выходе был равномерно делимым к периоду расчета. Таким образом, 1 / _{(подгонки)} = _ki должен быть целочисленным значением для каждого канала i = 1, 2..., N.

Когда параметр Optimize table for устанавливается на Speed, таблица, созданная для каждого канала, содержит _ki элементы. Когда параметр Optimize table for устанавливается на Memory, таблица, созданная для каждого канала, содержит _ki/4 элементы.

Для длинных выходных последовательностей метод поиска по таблице требует гораздо меньшего количества операций с плавающей точкой, чем любой из других методов, но может потребовать значительно большей памяти, особенно для высоких частот дискретизации (длинные таблицы). Этот метод рекомендуется для моделей, которые предназначаются, чтобы эмулировать или сгенерировать код для оборудования DSP, и это поэтому должно быть оптимизировано для скорости выполнения.

Примечание

Интерполяционная таблица для этого блока создается из значений с плавающей точкой с двойной точностью. Таким образом, когда вы используете Table lookup режим расчета, максимальная сумма точности, которой можно достигнуть в выходе, составляют 53 бита. Установка размера слова Output или типа данных User-defined к значениям, больше, чем 53 бита, не улучшает точность вашего выхода.

Совет

Чтобы сгенерировать синусоиды фиксированной точки, необходимо выбрать Table Lookup.

Дифференциал

Дифференциальный метод использует инкрементный алгоритм. Этот алгоритм вычисляет выходные выборки на основе выходных значений, вычисленных в предыдущем шаге расчета (и предварительно вычисленные условия обновления) при помощи следующих тождеств.

$\begin{array}{l} \sin (t + T_{s}) = \sin (t) \cos (T_{s}) + \cos (t) \sin (T_{s}) \\ \cos (t + T_{s}) = \cos (t) \cos (T_{s}) - \sin (t) \sin (T_{s}) \end{array}$

Уравнения обновления для синусоиды в i-ом канале, _yi, могут поэтому быть написаны в матричной форме как

$[\begin{matrix} \sin {2 π f_{i} (t + T_{s}) + ϕ_{i}} \\ \cos {2 π f_{i} (t + T_{s}) + ϕ_{i}} \end{matrix}] = [\begin{matrix} \cos (2 π f_{i} T_{s}) & \sin (2 π f_{i} T_{s}) \\ - \sin (2 π f_{i} T_{s}) & \cos (2 π f_{i} T_{s}) \end{matrix}] [\begin{matrix} \sin (2 π f_{i} t + ϕ_{i}) \\ \cos (2 π f_{i} t + ϕ_{i}) \end{matrix}]$

где вы задаете _Ts в параметре Sample time. Поскольку _Ts является постоянным, правая матрица является константой и может быть вычислена однажды в начале симуляции. Значение _Aisin [_2πfi (t+Ts) + _ϕi] затем вычисляется из значений sin (_2πfit _+ϕi) и because(_2πfit _+ϕi) простым умножением матриц на каждом временном шаге.

Этот режим предложения уменьшал вычислительную загрузку, но подвергается дрейфу в зависимости от времени из-за совокупной ошибки квантования. Поскольку метод не зависит от абсолютной временной стоимости, нет никакой опасности разрыва во время расширенных операций (когда абсолютное время переменное переполнение силы).

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Ссылки блока Sine Wave абсолютное время симуляции, когда сконфигурировано в режиме непрерывной выборки.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Ограничения

Для генерации HDL-кода необходимо выбрать следующие настройки блока Sine Wave:

Computation method: Table lookup
Sample mode: Discrete

Вывод :

Выходной порт не может иметь типов данных single или double.

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Если вход является фиксированной точкой, это должно быть целое число со знаком или подписанная фиксированная точка с наклоном степени двойки и нулевым смещением.

Смотрите также

Представлено до R2006a
