detectionPlotter

Создайте плоттер обнаружения

свернуть все на странице

Синтаксис

detPlotter = detectionPlotter(tp)
detPlotter = detectionPlotter(tp,Name,Value)

Описание

detPlotter = detectionPlotter(tp) создает плоттер обнаружения для использования с театральным графиком tp.

пример

detPlotter = detectionPlotter(tp,Name,Value) создает плоттер обнаружения с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

Создайте театральный график.

tp = theaterPlot('XLim',[0,90],'YLim',[-35,35],'ZLim',[1,10]);

Создайте плоттер обнаружения с именем Radar Detections.

radarPlotter = detectionPlotter(tp,'DisplayName','Radar Detections');

Обновитесь плоттер обнаружения с тремя обнаружениями пометил 'R1'r2 , и 'R3' расположенный в модули метров в (30,5,4), (30,-10,2), и (30,15,1) с соответствующими скоростями (в m/s) (-10, 0, 2), (-10, 3, 1), и (-10, -4,1), соответственно.

positions = [30, 5, 4; 30, -10, 2; 30, 15, 1];
velocities = [-10, 0, 2; -10, 3, 1; -10, -4, 1];
labels = {'R1','R2','R3'};
plotDetection(radarPlotter, positions, velocities, labels)

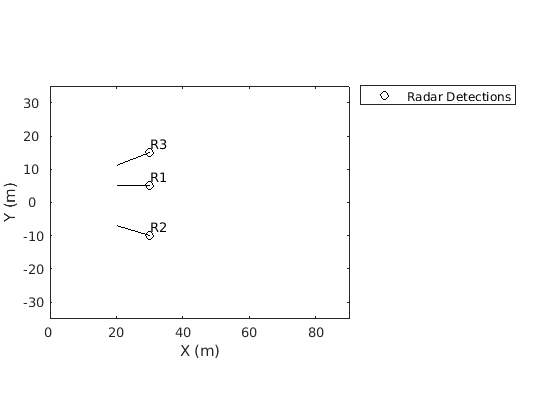

Figure contains an axes. The axes contains 4 objects of type line, text. This object represents Radar Detections.

Входные параметры

свернуть все

Театральный график в виде theaterPlot объект.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MarkerSize',10

Постройте имя, чтобы отобразиться в легенде в виде разделенной запятой пары, состоящей из 'DisplayName' и вектор символов или строковый скаляр. Если никакое имя не задано, никакую запись не показывают.

Пример: 'DisplayName','Radar Detections'

Количество предыдущей дорожки обновляется, чтобы отобразиться в виде разделенной запятой пары, состоящей из 'HistoryDepth' и неотрицательное целое число, меньше чем или равное 10 000. Если установлено в 0, то никакие предыдущие обновления не представляются.

Символ маркера в виде разделенной запятой пары, состоящей из 'Marker' и один из этих символов.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'_'Горизонтальная линия
'|'Вертикальная линия
'square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' или 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Размер маркера в виде разделенной запятой пары, состоящей из 'MarkerSize' и положительное целое число в точках.

Цвет контура маркера в виде разделенной запятой пары, состоящей из 'MarkerEdgeColor' и вектор символов, строковый скаляр, триплет RGB или шестнадцатеричный цветовой код.

Цвет контура маркера в виде разделенной запятой пары, состоящей из 'MarkerFaceColor' и вектор символов, строковый скаляр, триплет RGB, шестнадцатеричный цветовой код или 'none'. Значением по умолчанию является 'none'.

Размер шрифта для маркировки обнаружений в виде разделенной запятой пары, состоящей из 'FontSize' и положительное целое число, которое представляет размер точки шрифта.

Разорвите между меткой и позиционной точкой, которую она аннотирует в виде разделенной запятой пары, состоящей из 'LabelOffset' и трехэлементный вектор-строка. Задайте [x y z] смещение в метрах.

Масштабный коэффициент в течение продолжительности величины векторов скорости в виде разделенной запятой пары, состоящей из 'VelocityScaling' и положительная скалярная величина. График представляет значение вектора величины как VK, где V является величиной скорости в метрах в секунду, и K является значением VelocityScaling.

Пометьте, чтобы сопоставить с плоттером в виде разделенной запятой пары, состоящей из 'Tag' и вектор символов или строковый скаляр. Значением по умолчанию является 'PlotterN', где N является целым числом, которое соответствует N th плоттер, сопоставленный с theaterPlot.

Теги обеспечивают способ идентифицировать объекты плоттера, например, при поиске использования findPlotter.

Смотрите также

| | |

Введенный в R2018b
