FPGA в цикле

Протестируйте проекты в действительном оборудовании

Создание FPGA в ссылке цикла между средством моделирования и платой позволяет:

  • Проверьте реализации HDL непосредственно по алгоритмам в Simulink® или MATLAB®.

  • Примените данные и сценарии тестирования от Simulink или MATLAB к проекту HDL на FPGA.

  • Интегрируйте существующий HDL-код с разрабатываемыми моделями в Simulink или MATLAB.

Прежде чем можно будет использовать FPGA в цикле (FIL) симуляция, необходимо загрузить пакет поддержки для платы. Смотрите Пакет поддержки плат FPGA Загрузки. В качестве альтернативы можно вручную создать пользовательские файлы определения платы для использования с симуляцией FIL. Смотрите Индивидуальную настройку Совета FPGA.

После того, как вы загрузите пакет поддержки плат, выберите рабочий процесс симуляции. Смотрите FPGA в Рабочих процессах Симуляции цикла. Чтобы учиться как моделирование FIL, смотрите FPGA в Симуляции цикла.

Приложения

FPGA-in-the-Loop WizardСгенерируйте FPGA в блоке (FIL) цикла или Системном объекте из существующих файлов HDL

Объекты

hdlverifier.FILSimulation Симуляция FIL с MATLAB

Функции

programFPGA Загрузите файл программирования на FPGA

Блоки

FIL SimulationСимулируйте HDL-код на оборудовании FPGA от Simulink

Темы

Обзор

FPGA в рабочих процессах симуляции цикла

Выберите между генерацией блока или Системы object™, и решите, использовать ли Мастер FIL или HDL Workflow Advisor.

FPGA в симуляции цикла

FPGA в цикле (FIL) симуляция предусматривает возможность использовать Simulink или программное обеспечение MATLAB для тестирования проектов в действительном оборудовании для любого существующего HDL-кода.

Требования FIL и подготовка

Подготовьте DUT к генерации интерфейса FIL

Инструкции DUT для симуляции FIL блоков и Системных объектов.

Загрузите пакет поддержки плат FPGA

Пакеты поддержки плат FPGA содержат файлы определения для всех поддерживаемых плат для FPGA в цикле (FIL) симуляция, сбор данных или MATLAB ведущее устройство AXI.

Настройте программные инструменты проекта FPGA

Установите путь MATLAB на Xilinx®, Microsemi® и программное обеспечение Intel®.

Ведомая настройка оборудования

Описывает шаги в автоматизированном процессе настройки пакета поддержки для конфигурирования оборудования для использования с FPGA в цикле.

Ручная настройка оборудования

Описывает шаги, необходимые, чтобы подготовить аппаратные и аппаратные инструменты для FIL.

Сгенерируйте интерфейс FIL от унаследованного кода

Блокируйте генерацию с мастером FIL

Сгенерируйте FPGA в блоке Loop из существующих исходных файлов HDL, затем включайте реализацию FPGA в симуляцию Simulink.

Генерация системного объекта с мастером FIL

Сгенерируйте FPGA в Системном объекте цикла от существующих исходных файлов HDL, затем включайте реализацию FPGA в симуляцию MATLAB.

Проверьте реализацию HDL ПИД-регулятора Используя FPGA в цикле

Этот пример показывает вам, как настроить FPGA в цикле (FIL) приложение с помощью HDL Verifier™.

Проверьте цифровой повышающий преобразователь Используя FPGA в цикле

Этот пример показывает вам, как проверить цифровой проект повышающего преобразователя, сгенерированный с Filter Design HDL Coder™ с помощью FPGA в симуляции цикла.

Сгенерируйте Системный объект FIL из кода MATLAB (требует лицензии HDL Coder),

Симуляция FIL с HDL Workflow Advisor для MATLAB

Сгенерируйте FPGA в Системном объекте цикла и испытательном стенде с помощью HDL Workflow Advisor.

Сгенерируйте Блок FIL из Модели Simulink (требует лицензии HDL Coder),

Сгенерируйте испытательный стенд и включите покрытие кода Используя HDL Workflow Advisor (HDL Coder)

Сгенерируйте испытательный стенд и покрытие кода для сгенерированного HDL-кода с помощью HDL Workflow Advisor.

Симуляция FIL с HDL Workflow Advisor для Simulink

Сгенерируйте FPGA в модели цикла использование HDL Workflow Advisor.

Поиск и устранение проблем

Поиск и устранение проблем FIL

Фиксирует для сообщений распространенной ошибки и проблем.

Рекомендуемые примеры

FPGA-in-the-Loop Simulation Using MATLAB System Object

FPGA в симуляции цикла Используя системный объект MATLAB

Использует Системный объект MATLAB® и FPGA, чтобы проверить проект уровня межрегистровых пересылок (RTL) Быстрого преобразования Фурье (FFT) размера 8 записанных в Verilog. БПФ обычно используется в цифровой обработке сигналов, чтобы произвести плотность распределения сигнала.

Открытый пример
Verify Viterbi Decoder Using MATLAB System Object and FPGA-in-the-Loop

Проверьте декодер Витерби Используя системный объект MATLAB и FPGA в цикле

Используйте Системные объекты MATLAB® и FPGA в цикле, чтобы симулировать Декодер Витерби, реализованный в VHDL на FPGA.

Открытый пример

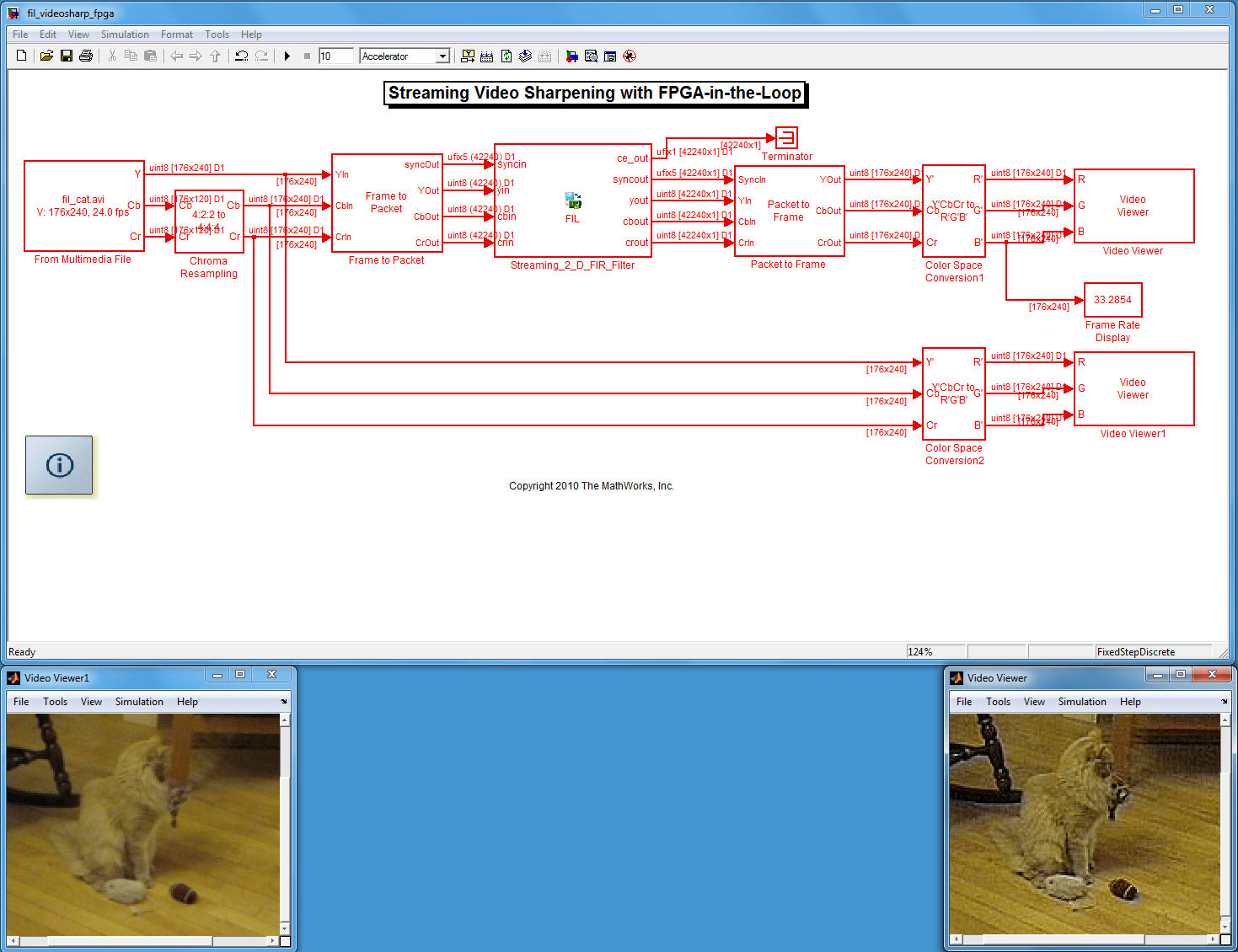

Video Processing Acceleration Using FPGA-in-the-Loop

Ускорение обработки видеоданных Используя FPGA в цикле

FPGA использования в цикле (FIL) симуляция, чтобы ускорить симуляцию обработки видеоданных с Simulink® путем добавления FPGA. Показанный процесс анализирует простую систему, которая увеличивает резкость ввода видео RGB на уровне 24 кадров в секунду.

Открытая модель

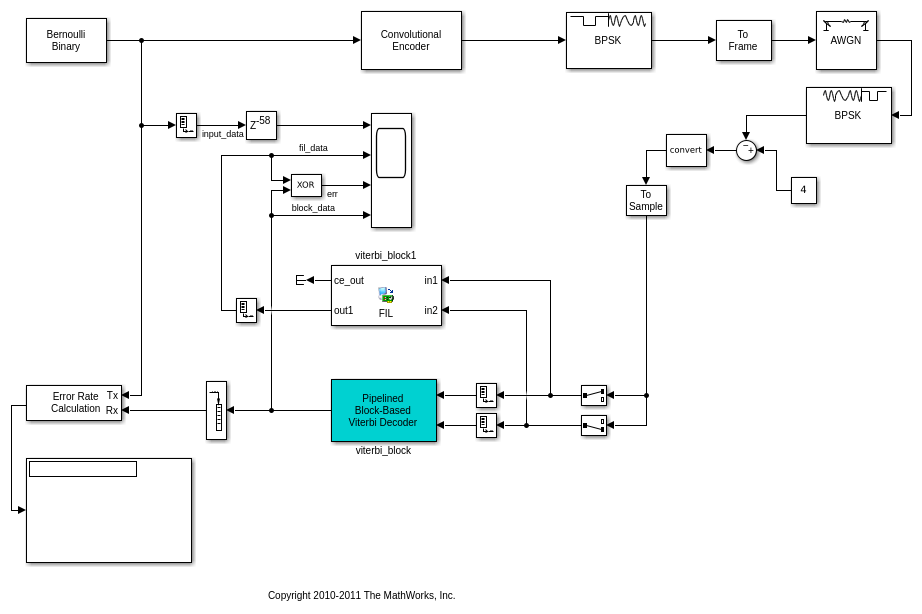

Accelerating Communications System Simulation Using FPGA-in-the-Loop

Ускорение симуляции системы связи Используя FPGA в цикле

FPGA использования в цикле (FIL) симуляция, чтобы ускорить часть системы связи. Приложение использует алгоритм Viterbi, чтобы декодировать сверточный закодированный случайный поток, который является BPSK, модулируемым, отправленным через канал AWGN, и затем демодулируемым. Используя выборку выборкой подход приводит к скромному ускорению по нормальной симуляции Simulink® при использовании "Процесса, как Системы координат" опция приводят к дальнейшему ускорению.

Открытая модель
Algorithm Verification with a FIL Source Block

Верификация алгоритма с исходным блоком FIL

Проверьте проект HDL быстро и эффективно использование FPGA в цикле (FIL). Испытательный стенд синтезируется вместе с Проектом под тестом (DUT), результат загружается на плату FPGA, и тест запущен с FIL. Используя FIL для этого процесса включает скоростную генерацию и обработку тестового стимула, результатами, возвращенными к Simulink для анализа. В этом примере показано, как эти задачи выполняются для варианта использования обработки изображений.

Открытая модель
