fsamp2

2D КИХ-фильтр с помощью выборки частоты

Описание

пример

h = fsamp2(Hd) проектирует двумерный КИХ-фильтр с частотной характеристикой Hd, и возвращает коэффициенты фильтра в матричном h. Фильтр h имеет частотную характеристику, которая проходит через точки в Hd. fsamp2 проектирует двумерные КИХ-фильтры на основе желаемой двумерной частотной характеристики, произведенной в точках на Декартовой плоскости.

h = fsamp2(f1,f2,Hd,[m n]) производит m- n КИХ-фильтр путем соответствия с ответом фильтра в точках в векторах f1 и f2. Векторы частоты f1 и f2 находятся в нормированной частоте, где 1.0 соответствует половине частоты дискретизации или π радианов. Получившийся фильтр соответствует желаемому ответу максимально тесно в смысле наименьших квадратов. Для лучших результатов должен быть, по крайней мере, m*n желаемые точки частоты. fsamp2 выдает предупреждение, если вы задаете меньше, чем m*n 'points'.

Примеры

свернуть все

Используйте fsamp2 спроектировать приблизительно симметричный, двумерный полосовой фильтр с полосой пропускания между 0,1 и 0.5 (нормированная частота, где 1.0 соответствует половине частоты дискретизации, или π радианы).

Создайте матричный Hd это содержит желаемый полосовой ответ. Используйте freqspace создать векторы частоты f1 и f2.

[f1,f2] = freqspace(21,'meshgrid');
Hd = ones(21);
r = sqrt(f1.^2 + f2.^2);
Hd((r<0.1)|(r>0.5)) = 0;
colormap(jet(64))

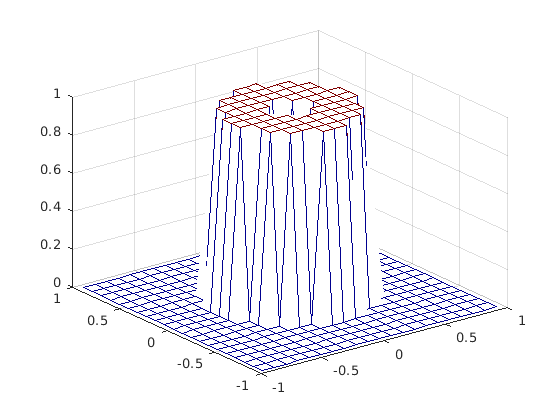

mesh(f1,f2,Hd)

Figure contains an axes. The axes contains an object of type surface.

Спроектируйте фильтр, который проходит через этот ответ.

h = fsamp2(Hd);

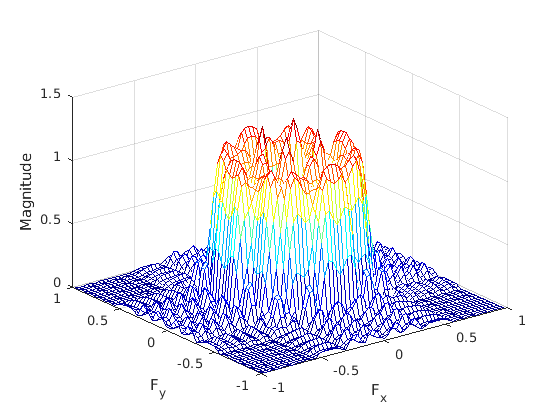

freqz2(h)

Figure contains an axes. The axes contains an object of type surface.

Входные параметры

свернуть все

Частотная характеристика в виде числовой матрицы. Hd матрица, содержащая желаемую частотную характеристику, произведенную в равномерно распределенных точках между-1.0 и 1.0 вдоль осей частоты X и Y. Значение 1.0 соответствует половине частоты дискретизации или π радианов.

Hd(f1,f2)=Hd(ω1,ω2)|ω1=πf1,ω2=πf1

Для лучших результатов используйте точки частоты, возвращенные freqspace создать Hd.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Вектор частоты в виде числового вектора.

Типы данных: double

Вектор частоты в виде числового вектора.

Типы данных: double

Размер выхода FIR фильтрует hВ виде вектора с 2 элементами из положительных целых чисел. Фильтр имеет m строки и n столбцы.

Типы данных: double

Выходные аргументы

свернуть все

2D КИХ-фильтр, возвращенный как числовой массив. fsamp2 возвращает h как вычислительная молекула, которая является соответствующей формой, чтобы использовать с filter2. Если вы задаете матрицу частотной характеристики Hd, затем h имеет тот же размер. Если Hd имеет класс singleH имеет также класс single. В противном случае, h имеет класс double.

Типы данных: single | double

Алгоритмы

fsamp2 вычисляет фильтр h путем взятия обратного дискретного преобразования Фурье желаемой частотной характеристики. Если желаемая частотная характеристика действительна и симметрична (нулевая фаза), получившийся фильтр является также нулевой фазой.

Ссылки

[1] Лим, Джэ С., Двумерная Обработка сигналов и Обработка изображений, Englewood Cliffs, NJ, Prentice Hall, 1990, стр 213-217.
