grayconnected

Выберите непрерывную область изображений с подобными уровнями яркости с помощью метода заливки

Описание

пример

BW = grayconnected(I,row,column) находит связанную область подобной интенсивности в полутоновом изображении I. Задайте row и column индексы начальной точки, пикселя seed. Функция возвращает бинарную маску, BW, это указывает, какие пиксели связаны с 8 с пикселем seed с подобной интенсивностью.

BW = grayconnected(I,row,column,tolerance) указывает диапазон значений интенсивности, чтобы включать в маску, как в [(seedvalue-tolerance),(seedvalue+tolerance)].

Примеры

свернуть все

Считайте и отобразите полутоновое изображение.

I = imread('cameraman.tif');
imshow(I)

Figure contains an axes. The axes contains an object of type image.

Сегментируйте небо в изображении при помощи метода заливки. Выберите пиксель в небе, чтобы быть местоположением seed. Этот пример использует пиксель с (строка, столбец) координата (50, 50). Вызовите grayconnected функция, задавая изображение, которое будет сегментировано и это местоположение seed.

J = grayconnected(I,50,50);

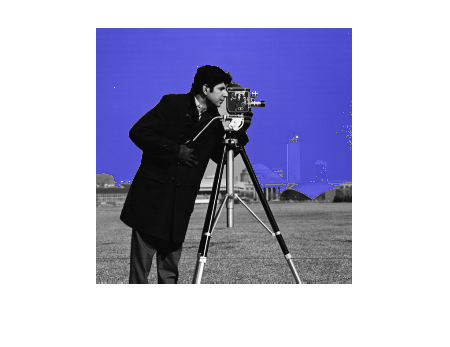

Отобразите сегментированную область в цвете по оригинальному изображению при помощи labeloverlay функция. Сегментированная область включает пиксели неба, которые связаны с 8 с пикселем seed. Область не включает пиксели подобной интенсивности, которые отключаются, такие как небо, видимое между участками треноги.

imshow(labeloverlay(I,J))

Figure contains an axes. The axes contains an object of type image.

Сегментируйте конверт оператора при помощи заливки. Выберите пиксель в конверте, чтобы быть местоположением seed. Этот пример задает пиксель seed с (строка, столбец) координата (110, 65). Вызовите grayconnected функция, задавая изображение, которое будет сегментировано и это местоположение seed.

J2 = grayconnected(I,110,65);

Отобразите сегментированное изображение в цвете по оригинальному изображению. Сегментированная область включает все пиксели, которые связаны с 8 с пикселем seed. Тренога и волосы оператора имеют подобную интенсивность к конверту, таким образом, они включены в сегментированную область.

imshow(labeloverlay(I,J2))

Figure contains an axes. The axes contains an object of type image.

Создайте изображение небольшой выборки.

I = uint8([20 22 24 23 25 20 100
           21 19 12 13 12 30 6
           22 11 13 12 24 25 5
           23 13 13 13 24 25 5
           24 27 13 12 12 13 5
           25 26  5 28 29 50 6]);

Задайте индексы строки и столбца местоположения seed. Значением в местоположении seed является 23.

seedrow = 4;
seedcol = 1;

Задайте допуск.

tol = 3;

Создайте рисунок маски, задав местоположение seed и допуск. Маска включает все пиксели, которые связаны с 8 с пикселем seed и имеют значение в области значений [20, 26]. Маска исключает пиксели с полутоновыми значениями в допустимом диапазоне, которые не связаны с 8, таковы как пиксель с (строка, столбец) координата (3, 6).

BW = grayconnected(I,seedrow,seedcol,tol)
BW = 6x7 logical array

   1   1   1   1   1   1   0
   1   0   0   0   0   0   0
   1   0   0   0   0   0   0
   1   0   0   0   0   0   0
   1   0   0   0   0   0   0
   1   1   0   0   0   0   0

Входные параметры

свернуть все

Полутоновое изображение в виде числовой матрицы.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Индекс строки пикселя seed в виде положительного целого числа.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Индекс столбца пикселя seed в виде положительного целого числа.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Допуск значений интенсивности, чтобы включать в маску в виде числового скаляра. Маска включает все пиксели со значением в области значений [(seedvalue-tolerance),(seedvalue+tolerance)]. По умолчанию допуском является 32 для изображений с целочисленным знаком и 0.1 для изображений с плавающей точкой.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Выходные аргументы

свернуть все

Бинарная маска связанной области, возвращенной как логический массив одного размера с I. Все приоритетные пиксели указывают на пиксели изображения, которые связаны с 8 с пикселем seed с подобной интенсивностью.

Типы данных: логический

Расширенные возможности

Смотрите также

| |

Введенный в R2015b
