rgb2xyz

Преобразуйте RGB в CIE 1931 XYZ

свернуть все на странице

Синтаксис

XYZ = rgb2xyz(RGB)
XYZ = rgb2xyz(RGB,Name,Value)

Описание

XYZ = rgb2xyz(RGB) преобразует красные, зеленые, и синие значения изображения sRGB к значениям CIE 1931 XYZ (наблюдатель на 2 °).

пример

XYZ = rgb2xyz(RGB,Name,Value) задает дополнительные опции преобразования, такие как цветовое пространство изображения RGB, с помощью одного или нескольких аргументов пары "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

Преобразуйте изображения и значения цвета от RGB до цветового пространства CIE 1931 XYZ.

Преобразуйте изображение RGB в XYZ

Считайте изображение RGB в рабочую область.

RGB = imread('peppers.png');

Преобразуйте изображение в цветовое пространство XYZ.

XYZ = rgb2xyz(RGB);

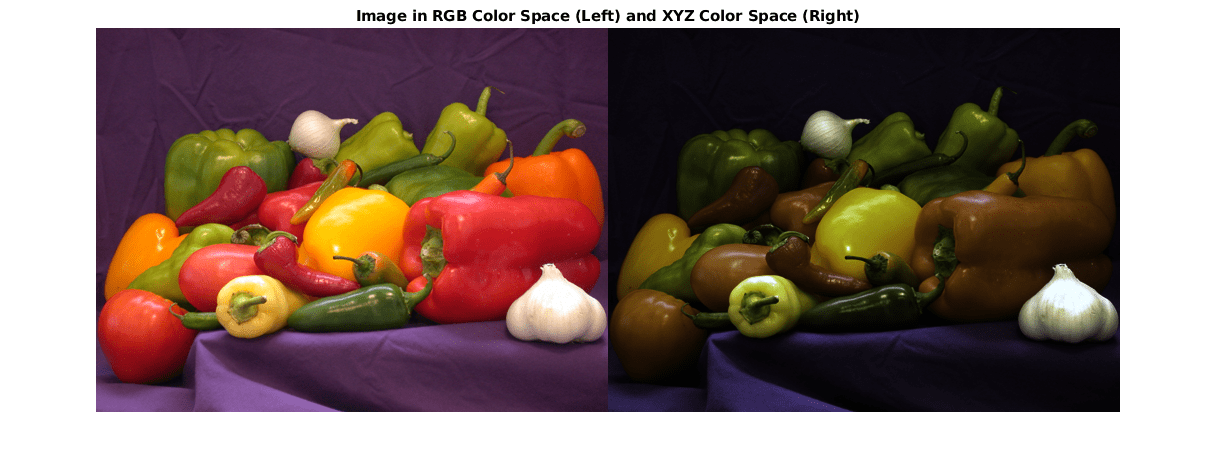

Отобразите оригинальное изображение вместе с новым изображением.

figure
imshowpair(RGB,XYZ,'montage');
title('Image in RGB Color Space (Left) and XYZ Color Space (Right)');

Figure contains an axes. The axes with title Image in RGB Color Space (Left) and XYZ Color Space (Right) contains an object of type image.

Преобразуйте значение цвета RGB в XYZ

Преобразуйте значение белого от RGB до цветового пространства XYZ. В RGB, белом, представлен вектором [1 1 1].

rgb2xyz([1 1 1])
ans = 1×3

    0.9505    1.0000    1.0888

Преобразуйте Цвет RGB в XYZ, использующий D50 в качестве Ссылочного Белого

XYZ_D50 = rgb2xyz(RGB,'WhitePoint','d50');

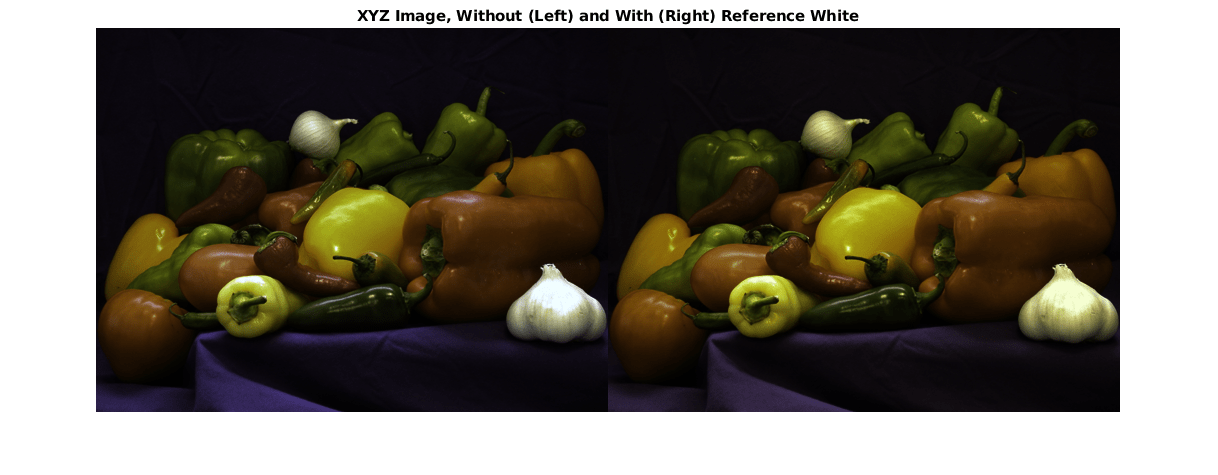

Отобразите первое изображение выхода XYZ вместе с изображением XYZ с D50 как ссылочный белый.

figure
imshowpair(XYZ,XYZ_D50,'montage');
title('XYZ Image, Without (Left) and With (Right) Reference White');

Figure contains an axes. The axes with title XYZ Image, Without (Left) and With (Right) Reference White contains an object of type image.

Преобразуйте цвет Adobe RGB (1998) в XYZ

XYZ_Adobe = rgb2xyz(RGB,'ColorSpace','adobe-rgb-1998');

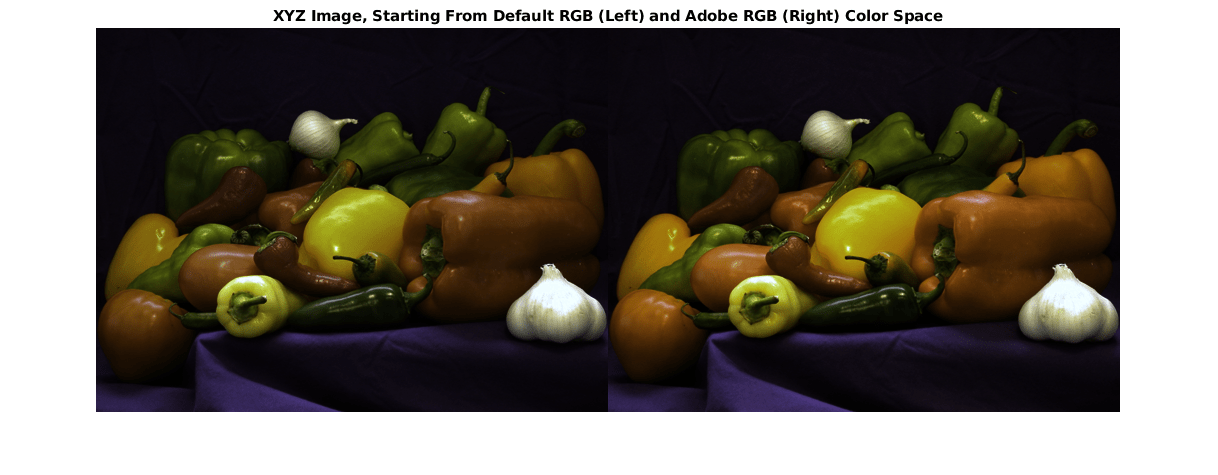

Отобразите изображения XYZ, сгенерированные от RGB по умолчанию и цветовых пространств Adobe RGB (1998).

figure
imshowpair(XYZ,XYZ_Adobe,'montage');
title(['XYZ Image, Starting From Default RGB (Left) and Adobe RGB ',...
  '(Right) Color Space']);

Figure contains an axes. The axes with title XYZ Image, Starting From Default RGB (Left) and Adobe RGB (Right) Color Space contains an object of type image.

Входные параметры

свернуть все

Значения цвета RGB, чтобы преобразовать в виде числового массива в одном из этих форматов.

  • c-by-3 палитра. Каждая строка задает одно значение цвета RGB.

  • m-by-n-by-3 изображение

  • m-by-n-by-3-by-p стек изображений

Типы данных: single | double | uint8 | uint16

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: rgb2xyz([.2 .3 .4],'WhitePoint','d50')

Цветовое пространство значений входа RGB в виде разделенной запятой пары, состоящей из 'ColorSpace' и один из 'srgb', 'adobe-rgb-1998', или 'linear-rgb'. Если вы задаете 'linear-rgb', затем rgb2xyz принимает, что значения входа RGB линеаризуются sRGB значения.

Типы данных: char

Ссылочная белая точка в виде разделенной запятой пары, состоящей из 'WhitePoint' и 1 3 вектор или один из перечисленных в таблице источников света стандарта CIE.

ЗначениеБелая точка
'a'

Источник света стандарта CIE A, [1.0985, 1.0000, 0.3558]. Симулирует типичный, внутренний, подсветка нити вольфрама с коррелированой цветовой температурой 2856 K.

'c'Источник света стандарта CIE C, [0.9807, 1.0000, 1.1822]. Симулирует средний или северный дневной свет неба с коррелированой цветовой температурой 6774 K. Удержанный от использования CIE.
'e'Излучатель равной энергии, [1.000, 1.000, 1.000]. Полезный как теоретическая ссылка.
'd50'Источник света стандарта CIE D50, [0.9642, 1.0000, 0.8251]. Симулирует теплый дневной свет в восходе солнца или закате с коррелированой цветовой температурой 5003 K. Также известный как horizon light.

'd55'

Источник света стандарта CIE D55, [0.9568, 1.0000, 0.9214]. Симулирует рано утром или дневной свет во второй половине дня с коррелированой цветовой температурой 5500 K.

'd65'Источник света стандарта CIE D65, [0.9504, 1.0000, 1.0888]. Симулирует дневной дневной свет с коррелированой цветовой температурой 6504 K.
'icc'Источник света Пробела связи профиля (PCS) используется в профилях ICC. Приближение [0.9642, 1.000, 0.8249] использование фиксированной точки, подписанных, 32-битных чисел с 16 дробными битами. Фактическое значение: [31595,32768, 27030]/32768.

Типы данных: single | double | char

Выходные аргументы

свернуть все

Преобразованные значения цвета XYZ, возвращенные как числовой массив одного размера с входом. Выходной тип является классом double если входным типом не является single, в этом случае выходным типом является также single.

Советы

  • Если вы задаете цветовое пространство входа RGB как 'linear-rgb', затем rgb2xyz принимает, что входные значения линеаризуются sRGB значения. Если вместо этого вы хотите, чтобы входным цветовым пространством был линеаризовавший Adobe RGB (1998), то можно использовать lin2rgb функция.

    Например, чтобы преобразовать линеаризовавший Adobe RGB (1998) отображают RGBlinadobe к цветовому пространству CIE 1931 XYZ выполните преобразование на двух шагах:

    RGBadobe = lin2rgb(RGBlinadobe,'ColorSpace','adobe-rgb-1998');
XYZ = rgb2xyz(RGBadobe,'ColorSpace','adobe-rgb-1998');

Смотрите также

| | | | |

Темы

Введенный в R2014b
