Задайте многоугольную видимую область (ROI)
BW = roipolyroipoly возвращает маску как бинарное изображение, устанавливая пиксели в ROI к 1 и пиксели вне ROI к 0.
С этим синтаксисом и другими интерактивными синтаксисами, инструмент выбора многоугольника блокирует командную строку MATLAB®, пока вы не завершаете операцию. Для получения дополнительной информации об использовании инструмента выбора многоугольника смотрите Интерактивное Поведение.
roipoly(___) без выходных аргументов отображает получившийся рисунок маски в новом окне рисунка.
Считайте изображение в рабочую область.
I = imread('eight.tif');Задайте вершины многоугольника маски.
c = [222 272 300 270 221 194]; r = [21 21 75 121 121 75];
Создайте бинарный рисунок маски.
BW = roipoly(I,c,r);

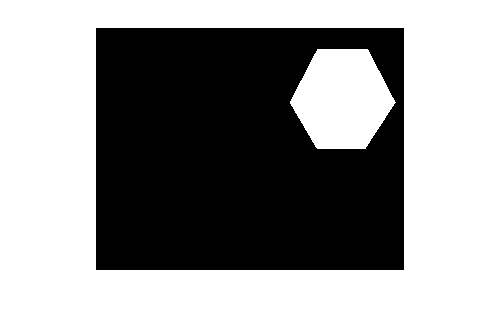

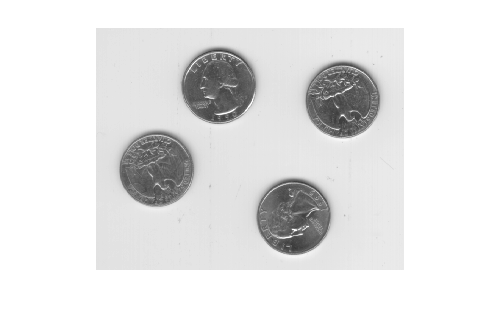

Отобразите оригинальное изображение и многоугольную маску.
imshow(I)
figure imshow(BW)
Инструмент выбора многоугольника позволяет вам выбрать и настроить вершины многоугольника в интерактивном режиме с помощью мыши.
Когда инструмент многоугольника активен, изменения указателя в кресте нитей
, когда вы перемещаете указатель через изображение на рисунке. Используя мышь, вы задаете область путем выбора вершин многоугольника. Можно переместить или изменить размер многоугольника с помощью мыши. По окончании расположив и измерив многоугольник, создаете маску путем двойного клика, или путем щелчка правой кнопкой в области и выбора Create mask из контекстного меню.
Фигура иллюстрирует многоугольник, заданный несколькими вершинами. Следующая таблица описывает все интерактивное поведение инструмента многоугольника.
| Интерактивное поведение | Описание |
|---|---|
| Закрытие многоугольника. (Завершение необходимой области.) | Используйте любой из следующих механизмов:
|
| Перемещение целого многоугольника | Переместите указатель в области. Указатель превращается в форму fleur . Перетащите многоугольник по изображению. |
| Удаление многоугольника | Нажмите Backspace, Escape или Delete, или щелкните правой кнопкой в области и выберите Cancel из контекстного меню. Примечание: Если вы удаляете ROI, функция возвращает пустые значения. |
| Перемещение вершины. (Изменение необходимой области.) | Переместите указатель через вершину. Указатель превращается в круг . Перетащите вершину к ее новой позиции. |
| Добавление новой вершины. | Переместите указатель через ребро многоугольника и нажмите клавишу A. Указатель изменяет форму в . Щелкните левой кнопкой мыши, чтобы создать новую вершину в той точке на ребре. |
| Удаление вершины. (Изменение необходимой области.) | Переместите указатель через вершину. Указатель превращается в круг. Щелкните правой кнопкой и выберите Delete vertex из контекстного меню. roipoly проводит новую прямую линию между двумя вершинами, которые были соседями удаленной вершины. |
| Изменение цвета многоугольника | Переместите указатель куда угодно в контуре области и щелкните правой кнопкой мыши. Выберите Set color из контекстного меню. |
| Получение координат вершин | Переместите указатель в области. Щелкните правой кнопкой и выберите Copy position из контекстного меню, чтобы скопировать текущее положение в Буфер обмена. Положением является n-by-2 массив, содержащий x - и y - координаты каждой вершины, где n является количеством вершин. |
roipoly всегда производит закрытый многоугольник. Если вы задаете входные положения вершины закрытого многоугольника (таким образом, что последняя пара координат идентична первой паре), то длина выходных векторов координаты равна заданному числу точек. Если заданные точки не описывают закрытый многоугольник, то roipoly добавляет конечная точка, имеющая те же координаты как первая точка. В этом случае длина выходных векторов координаты является одним большим, чем заданное число точек.
Для любого из roipoly синтаксисы, можно заменить входное изображение I с двумя аргументами, m и n, это задает размерности строки и столбца произвольного изображения. Например, эти команды создают 100 200 бинарную маску.
c = [112 112 79 79]; r = [37 66 66 37]; BW = roipoly(100,200,c,r);
Если вы задаете m и n с интерактивной формой roipoly, m- n черное изображение отображено. Используйте мышь, чтобы задать многоугольник в этом изображении.
drawpolygon | poly2mask | regionfill | roicolor | roifilt2
