Animate Graphics Object

В этом примере показано, как анимировать треугольное цикличное выполнение вокруг внутренней части круга путем обновления свойств данных треугольника.

Постройте круг и установите пределы по осям так, чтобы модули данных были тем же самым в обоих направлениях.

theta = linspace(-pi,pi);
xc = cos(theta);
yc = -sin(theta);
plot(xc,yc);
axis equal

Используйте area функционируйте, чтобы чертить плоский треугольник. Затем измените значение одной из треугольных вершин с помощью (x, y) координаты круга. Измените значение в цикле, чтобы создать анимацию. Используйте drawnow или drawnow limitrate команда, чтобы отобразить обновления после каждой итерации. drawnow limitrate является самым быстрым, но это не может чертить каждую систему координат на экране.

xt = [-1 0 1 -1];
yt = [0 0 0 0];
hold on
t = area(xt,yt); % initial flat triangle
hold off
for j = 1:length(theta)-10
    xt(2) = xc(j); % determine new vertex value
    yt(2) = yc(j);
    t.XData = xt; % update data properties
    t.YData = yt;
    drawnow limitrate % display updates
end

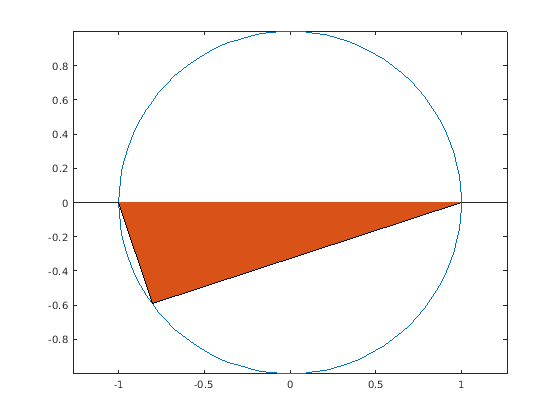

Анимация показывает треугольное цикличное выполнение вокруг внутренней части круга.
