Добавление маркеров к линейному графику может быть полезным способом отличить несколько линий или подсветить конкретные точки данных. Добавьте маркеры одним из этих способов:
Включайте символ маркера в строчку с дополнительными параметрами, такую как plot(x,y,'-s').
Задайте Marker свойство как пара "имя-значение", такая как plot(x,y,'Marker','s').
Для списка опций маркера смотрите Поддерживаемые Символы маркера.

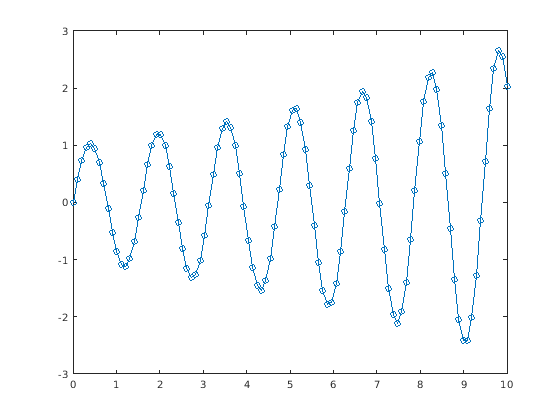

Постройте график. Отобразите маркер в каждой точке данных включением строчки с дополнительными параметрами при вызове plot функция. Например, используйте '-o' для сплошной линии с круговыми маркерами.
x = linspace(0,10,100);
y = exp(x/10).*sin(4*x);
plot(x,y,'-o')
Если вы задаете символ маркера и не задаете стиль линии, то plot отображения только маркеры без линии, соединяющей их.
plot(x,y,'o')
В качестве альтернативы можно добавить маркеры в линию путем установки Marker свойство как пара "имя-значение". Например, plot(x,y,'Marker','o') строит график с круговыми маркерами.
Постройте график с маркерами. Настройте маркеры путем установки этих аргументов пары "имя-значение" использования свойств с plot функция:
MarkerSize - Размер маркера, который задан как положительное значение.
MarkerEdgeColor - Цвет контура маркера, который задан как название цвета или триплет RGB.
MarkerFaceColor - Внутренний цвет маркера, который задан как название цвета или триплет RGB.
Задайте цвета с помощью любого вектор символов названия цвета, такие как 'red', или триплет RGB, такой как [0.4 0.6 0.7]Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
x = linspace(0,10,50); y = sin(x); plot(x,y,'-s','MarkerSize',10,... 'MarkerEdgeColor','red',... 'MarkerFaceColor',[1 .6 .6])
Постройте график с 1 000 точек данных, добавьте маркеры звездочек и управляйте положениями маркера с помощью MarkerIndices свойство. Установите свойство на индексы точек данных, где вы хотите отобразить маркеры. Отобразите маркер каждая десятая точка данных, начиная с точки First Data.
x = linspace(0,10,1000); y = exp(x/10).*sin(4*x); plot(x,y,'-*','MarkerIndices',1:10:length(y))
Создайте вектор из случайных данных и найдите индекс минимальных и максимальных значений. Затем постройте график данных. Отобразите красные маркеры в минимальных и максимальных значениях данных путем установки MarkerIndices свойство к вектору из значений индекса.
x = 1:100; y = rand(100,1); idxmin = find(y == max(y)); idxmax = find(y == min(y)); plot(x,y,'-p','MarkerIndices',[idxmin idxmax],... 'MarkerFaceColor','red',... 'MarkerSize',15)
Измените местоположения маркера, затем вернитесь назад к местоположениям по умолчанию.

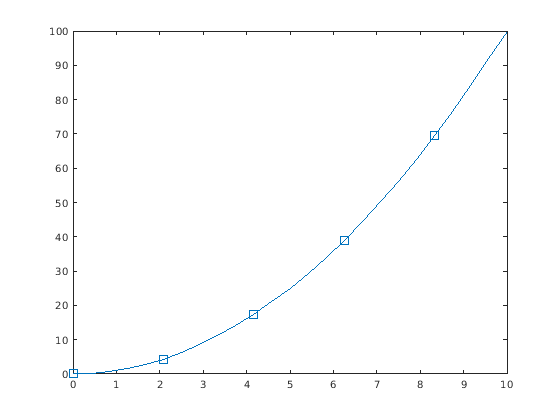

Постройте график и отображение большие, квадратные маркеры каждые пять точек данных. Присвойте объект линии на графике переменной p так, чтобы можно было получить доступ к его свойствам после того, как это будет создано.
x = linspace(0,10,25);
y = x.^2;
p = plot(x,y,'-s');
p.MarkerSize = 10;
p.MarkerIndices = 1:5:length(y);
Сбросьте MarkerIndices свойство к значению по умолчанию, которое является вектором из всех значений индекса от 1 до количества точек данных.
p.MarkerIndices = 1:length(y);
| Значение | Описание |
|---|---|
'o' | Круг |
'+' | Знак «плюс» |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
'square' или 's' | Квадрат |
'diamond' или 'd' | Ромб |
'^' | Треугольник, направленный вверх |
'v' | Нисходящий треугольник |
'>' | Треугольник, указывающий вправо |
'<' | Треугольник, указывающий влево |
'pentagram' или 'p' | Пятиконечная звезда (пентаграмма) |
'hexagram' или 'h' | Шестиконечная звезда (гексаграмма) |
'none' | Никакие маркеры |
Строчка с дополнительными параметрами не поддерживает опции маркера, которые являются больше чем одним символом. Используйте одну символьную альтернативу или установите Marker свойство вместо этого.
