area

Область 2D альфа-формы

свернуть все на странице

Синтаксис

A = area(shp)
A = area(shp,RegionID)

Описание

пример

A = area(shp) возвращается область 2D альфы формируют shp.

пример

A = area(shp,RegionID) возвращает область области альфа-формы. RegionID ID для области и 1 ≤ RegionID ≤ numRegions(shp).

Примеры

свернуть все

Скрипт Open Live Script

Создайте набор 2D точек.

th = (pi/12:pi/12:2*pi)';
x1 = [reshape(cos(th)*(1:5), numel(cos(th)*(1:5)),1); 0];
y1 = [reshape(sin(th)*(1:5), numel(sin(th)*(1:5)),1); 0];
x = [x1; x1+15;];
y = [y1; y1];

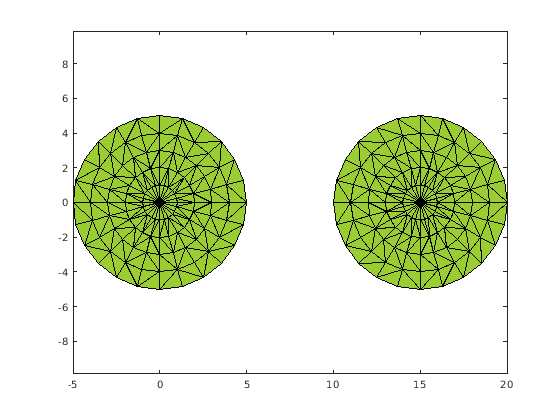

Создайте и постройте альфа-форму с помощью альфа-радиуса 2,5.

shp = alphaShape(x,y,2.5);
plot(shp)

Figure contains an axes. The axes contains an object of type patch.

Вычислите область альфа-формы.

totalarea = area(shp)
totalarea = 155.2914

Вычислите области каждой из этих двух областей отдельно.

regionareas = area(shp, 1:numRegions(shp))
regionareas = 1×2

   77.6457   77.6457

Входные параметры

свернуть все

Альфа-форма в виде alphaShape объект. Для получения дополнительной информации смотрите alphaShape.

Пример: shp = alphaShape(x,y) создает 2D alphaShape объект от (x,y) укажите координаты.

Идентификационный номер для области в альфе формирует в виде положительного целочисленного скаляра между 1 и numRegions(shp).

Альфа-форма может содержать несколько меньших областей, в зависимости от набора точки и параметров. Каждая из этих меньших областей присвоена уникальный RegionID, который нумерует области от самой большой области или объема к самому маленькому. Например, рассмотрите 3-D альфа-форму с двумя областями. Область с самым большим объемом имеет RegionID из 1, и меньшая область имеет RegionID из 2.

Пример: shp.RegionThreshold = area(shp,numRegions(shp)-2); подавляет две самых маленьких области в 2D альфа-форме shp.

Типы данных: double

Смотрите также

| | |

Введенный в R2014b
