Измерения и испытательные стенды

Анализируйте показатели производительности аналоговых и систем смешанных сигнала

Анализируйте различные блоки основы и системные модели систем смешанных сигнала с помощью блоков измерения и испытательных стендов. Можно подтвердить блок из библиотеки Mixed-Signal Blockset™, или можно подтвердить собственные индивидуально настраиваемые блоки.

Для PLL используйте блоки измерения, чтобы анализировать показатели производительности, такие как шум фазы, ссылка и дробные шпоры, апертурное дрожание, синхронизируя нарушения, и время блокировки. Используйте специфичные для блока испытательные стенды, чтобы подтвердить ваши индивидуально настраиваемые блоки.

Для ADC используйте блоки измерения, чтобы анализировать ключевые характеристики производительности сервопривода, такие как апертурное дрожание, ОСШ, SINAD, уровень шума, ошибка смещения и ошибка усиления.

Используйте испытательный стенд уровня системы, чтобы подтвердить ваши модели PLL и ADC.

Приложения

Mixed Signal AnalyzerАнализируйте проектирование схем от инструментов EDA

Блоки

развернуть все

Lock Time MeasurementИзмерьте время, которое PLL занимает, чтобы достигнуть целевой частоты в данном допуске
Phase Noise MeasurementВычислите шум фазы в определенных векторах смещения частоты
PFD and Charge Pump TestbenchТиповая тестовая среда для детекторов фазы/частоты и насосов заряда
VCO TestbenchПодтвердите управляемый напряжением генератор (VCO) путем измерения метрик шума фазы или характеристик VCO
PLL TestbenchПодтвердите систему PLL путем измерения рабочей частоты, заблокируйте время и шум фазы
ADC AC MeasurementИзмерьте показатели производительности AC ADC выход
ADC DC MeasurementИзмерьте показатели производительности DC ADC выход
ADC TestbenchDC мер и показатели производительности AC ADC выход
DAC DC MeasurementИзмерьте показатели производительности DC DAC выход
DAC AC MeasurementИзмерьте показатели производительности AC DAC выход
DAC TestbenchИзмерьте DC и показатели производительности AC DAC выход
Clock Jitter MeasurementИзмерьте дрожание в периодических сигналах
Aperture Jitter MeasurementИзмерьте апертурное дрожание периодических сигналов
Timing MeasurementИзмерьте период, частоту, рабочий цикл, время нарастания, время спада и задержку сигнала
Eye Diagram ScopeОтобразите глазковую диаграмму для сигнала временной области

Функции

развернуть все

phaseNoiseMeasureИзмерьте и постройте профиль шума фазы сигнала частотного диапазона или времени
phaseNoiseToJitterИзмерьте дрожание фазы RMS из данных о шуме фазы
inldnlИнтегральная нелинейность (INL) и дифференциальная нелинейность (DNL) преобразователей данных
timeDomainSignal2RiseTimeИзмерьте время нарастания сигнала области времени
timeDomainSignal2FallTimeИзмерьте время спада сигнала области времени
timeDomainSignal2DutyCycleИзмерьте рабочий цикл сигнала временной области

Рекомендуемые примеры

Phase Noise at PLL Output

Шум фазы в PLL Выход

Предскажите шум фазы при выходе замкнутого цикла фазы (PLL), симулируйте PLL с помощью Испытательного стенда PLL и сравните результаты симуляции с теоретическими предсказаниями.

Открыть скрипт

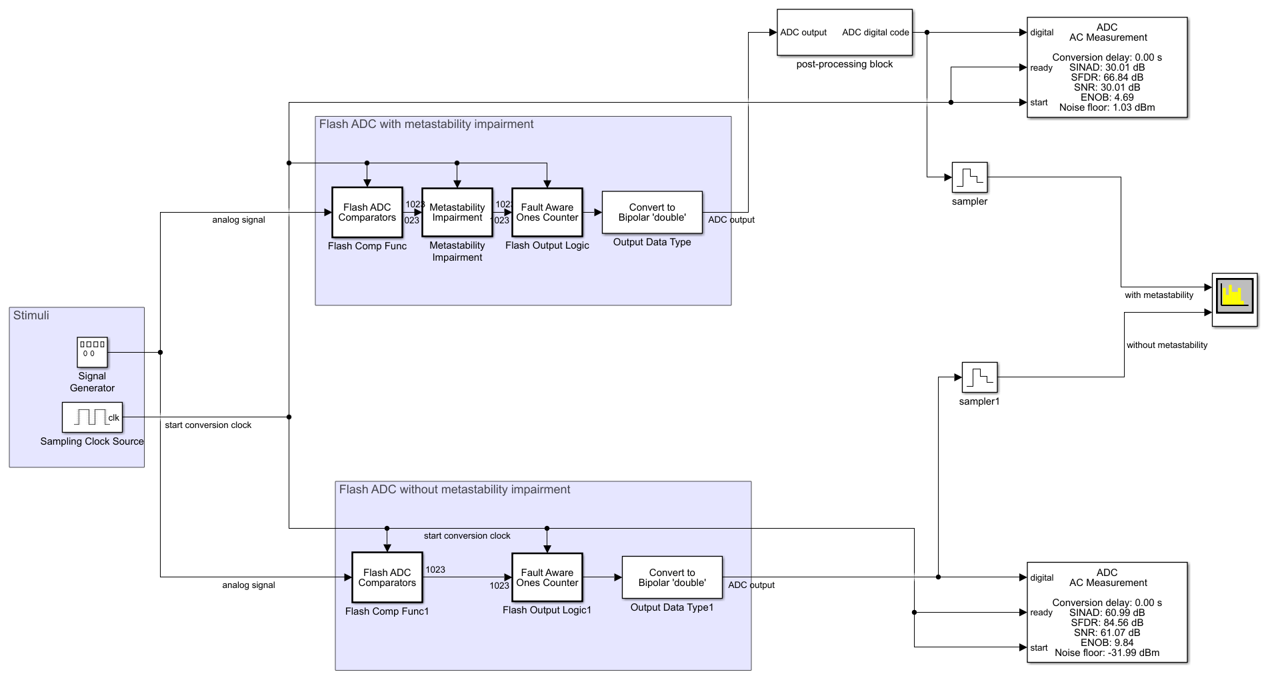

Effect of Metastability Impairment in Flash ADC

Эффект нарушения метастабильности в ADC Flash

Настройте Аналого-цифровой преобразователь флэш-памяти (ADC) путем добавления вероятности метастабильности как нарушения. Можно измерить нарушение вероятности метастабильности, чтобы подтвердить реализацию. Пример также показывает эффект метастабильности на динамических характеристиках ADC флэш-памяти. Когда цифровой выход от компаратора неоднозначен (ни нуль, ни один), выход задан как метастабильный. Неоднозначный выход описывается как NaN. Эта модель в качестве примера использует блок MATLAB function, чтобы добавить нарушение метастабильности в архитектуру ADC флэш-памяти. Другая подсистема сообщает о вероятности метастабильности на лету.

Открытая модель

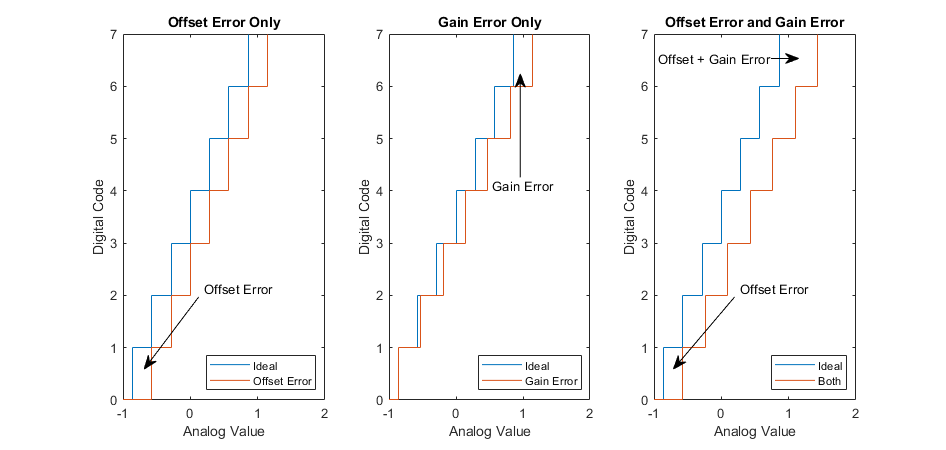

Measuring Offset and Gain Errors in ADC

Измерение ошибок смещения и усиления в ADC

Как возмещенная ошибка и ошибка усиления вычисляются и как каждый влияет на кривую передачи ADC. Возместите ошибку и получите ошибку, характеризуют часть ошибки линейности в ADC.

Открытая модель

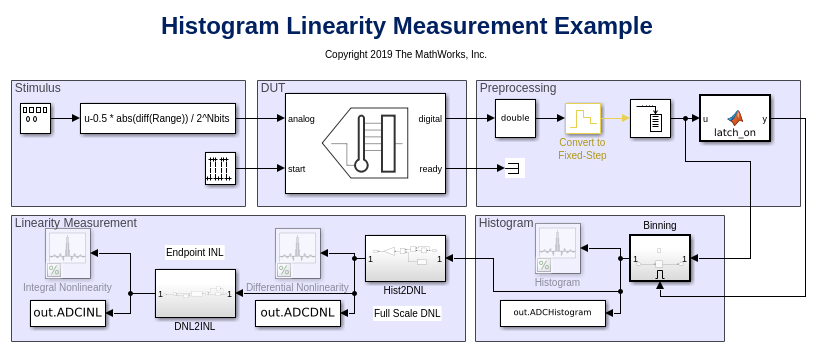

ADC Linearity Measurement Using Histogram

Измерение линейности ADC Используя гистограмму

Статистическое измерение Линейности ADC популярно в физических системах из-за ее шумового допуска и относительной простоты реализации в физической среде. Этот пример покрывает проблемы, свойственные к статистическим измерениям линейности и некоторым возможным решениям для реализации этих измерений в Simulink®.

Открытая модель
