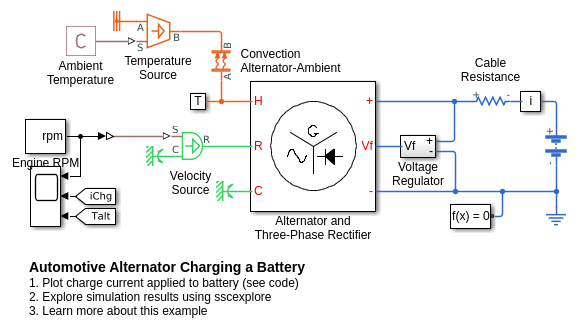

Как поведение генератора переменного тока может быть абстрагировано к модели DC, которая симулирует эффективно. Эта тестовая обвязка сначала сползает скорость генератора переменного тока линейно от нуля до типичной скорости холостого хода 900 об/мин. Когда сгенерированное напряжение достаточно, чтобы преодолеть прямое падение напряжения, сопоставленное с выпрямительными диодами, зарядка аккумулятора текущие запуски к подъему. Тестовая обвязка затем подъемы скорость к 5 000 об/мин и генератор переменного тока должна замедлить полевое напряжение, чтобы обеспечить отрегулированное напряжение. Модель получает увеличение сопротивления статора, когда генератор переменного тока нагревается, эта уменьшающая производительность устройства

Упрощенная динамическая модель автомобильной электрической системы. Модель содержит электрические, механические, и тепловые системы и может симулировать эффект механизма, запускающегося в электрической сети.

Смоделируйте тест динамометра электромобиля. Тестовая среда содержит асинхронную машину (ASM) и внутренний постоянный магнит синхронную машину (IPMSM), соединенный спина к спине через механический вал. Обе машины питаются высоковольтными батареями через управляемые трехфазные конвертеры. ASM на 164 кВт производит крутящий момент нагрузки. IPMSM на 35 кВт является электрической машиной под тестом. Машина Управления Под Тестом (IPMSM) подсистема управляет крутящим моментом IPMSM. Контроллер включает многоскоростную основанную на PI структуру управления. Уровень управления крутящим моментом разомкнутого контура медленнее, чем уровень текущего управления с обратной связью. Планирование задач для контроллера реализовано как конечный автомат Stateflow®. Машина Загрузки Управления (ASM) подсистема использует один уровень, чтобы контролировать скорость ASM. Подсистема Визуализации содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Используйте Постоянный магнит синхронный двигатель (PMSM), чтобы усилить приложенную силу драйвера в автомобильной руководящей системе с усилителем.

Модель электромобиля, подходящая для Оборудования В цикле (HIL) развертывание. Основанное на энергии моделирование используется, чтобы избежать высокочастотного переключения и набора решателей для симуляции фиксированного шага.

Внутренний постоянный магнит синхронная машина (IPMSM), используемый в качестве начинающего/генератора в упрощенной 48-вольтовой автомобильной системе. Система содержит 48-вольтовую электрическую сеть и 12-вольтовую электрическую сеть. Двигатель внутреннего сгорания (ICE) представлен основными механическими блоками. IPMSM действует в качестве двигателя, пока ICE не достигает скорости холостого хода, и затем это действует в качестве генератора. IPMSM подает питание к 48-вольтовой сети, которая содержит потребителя электроэнергии R3. 48-вольтовая сеть подает питание к 12-вольтовой сети, которая имеет двух потребителей: R1 и R2. Общее время симуляции (t) составляет 0,5 секунды. В t = 0,05 секунды, ICE включает. В t = 0,1 секунды, R3 включает. В t = 0,3 секунды, R2 включает и увеличивает нагрузку на 12-вольтовую электрическую сеть. Подсистема контроллера EM включает многоскоростную основанную на PI структуру каскадного регулирования, которая имеет внешний цикл управления напряжения и два внутренних контура управления током. Планирование задач в подсистеме Управления реализовано как конечный автомат Stateflow®. Подсистема контроллера DCDC реализует простой ПИ-контроллер для Понижающего конвертера DC-DC, который питает 12-вольтовую сеть. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Управляйте основанной на Внутреннем постоянном магните синхронном генераторе (IPMSG) системой генератора низкого напряжения для гибридного электромобиля (HEV). Подсистема Управления включает многоскоростную основанную на PI структуру каскадного регулирования, которая имеет внешний цикл управления напряжения и два внутренних контура управления током. Планирование задач в подсистеме Управления реализовано как конечный автомат Stateflow®. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Идеальный источник скорости вращения, который представляет двигатель внутреннего сгорания, управляет IPMSG. IPMSG подает низковольтное питание к загрузкам R1 и R2. В t = 0,4 секунды, завершения переключателя, увеличивая загрузку.

Внутренний постоянный магнит синхронная машина (IPMSM), продвигающий упрощенный серийный гибридный электромобиль (HEV). Идеальный конвертер DCDC, соединенный с высоковольтной батареей, питает IPMSM через управляемый трехфазный конвертер. Двигатель внутреннего сгорания управляемый генератор заряжает высоковольтную батарею. Передача транспортного средства и дифференциал реализованы с помощью модели сокращения механизма фиксированного отношения. Подсистема контроллера Транспортного средства преобразует входные параметры драйвера в соответствующие команды для IPMSM и генератора. Подсистема контроллера Диска управляет крутящим моментом IPMSM. Контроллер включает многоскоростную основанную на PI структуру управления. Уровень управления крутящим моментом разомкнутого контура медленнее, чем уровень текущего управления с обратной связью. Планирование задач для контроллера реализовано как конечный автомат Stateflow®. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Упрощенный последовательно-параллельный гибридный электромобиль (HEV). Внутренний постоянный магнит синхронная машина (IPMSM) и двигатель внутреннего сгорания (ICE) обеспечивают движение транспортного средства. ICE также использует электрический генератор, чтобы перезарядить высоковольтную батарею во время управления. Передача транспортного средства и дифференциал реализованы с помощью модели сокращения механизма фиксированного отношения. Подсистема контроллера Транспортного средства преобразует входные параметры драйвера в команды крутящего момента. Стратегия управления транспортного средства реализована как конечный автомат Stateflow®. Подсистема контроллера ICE управляет крутящим моментом двигателя внутреннего сгорания. Подсистема контроллера Генератора управляет крутящим моментом электрического генератора. Подсистема контроллера Диска управляет крутящим моментом IPMSM. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Внутренний постоянный магнит синхронная машина (IPMSM), продвигающий упрощенный электромобиль диска оси. Высоковольтная батарея питает IPMSM через управляемый трехфазный конвертер. IPMSM действует и в автомобильных и в генерирующих режимах. Передача транспортного средства и дифференциал реализованы с помощью модели сокращения механизма фиксированного отношения. Подсистема контроллера Транспортного средства преобразует входные параметры драйвера в соответствующую команду крутящего момента. Подсистема контроллера Диска управляет крутящим моментом IPMSM. Контроллер включает многоскоростную основанную на PI структуру управления. Уровень управления крутящим моментом разомкнутого контура медленнее, чем уровень текущего управления с обратной связью. Планирование задач для контроллера реализовано как конечный автомат Stateflow®. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Упрощенный параллельный гибридный электромобиль (HEV). Внутренний постоянный магнит синхронная машина (IPMSM) и двигатель внутреннего сгорания (ICE) обеспечивают движение транспортного средства. IPMSM действует и в автомобильных и в генерирующих режимах. Передача транспортного средства и дифференциал реализованы с помощью модели сокращения механизма фиксированного отношения. Подсистема контроллера Транспортного средства преобразует входные параметры драйвера в команды крутящего момента. Стратегия управления транспортного средства реализована как конечный автомат Stateflow®. Подсистема контроллера ICE управляет крутящим моментом двигателя внутреннего сгорания. Подсистема контроллера Диска управляет крутящим моментом IPMSM. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Представительная морская система электроэнергии полупоставки с базовой нагрузкой, загрузкой отеля, вспомогательными винтами и электрическим движением.

Базовая архитектура разделенной степенью гибридной передачи. Планетарный механизм, наряду с двигателем и генератором, действует как переменный механизм отношения. В этом тесте транспортное средство ускоряется от 15 м/с до 20 м/с, и затем замедляется назад к 15 м/с. Стратегия управления электропитанием использует только электроэнергию выполнить маневр.
