Постройте пассивность объекта S-параметров

Описание

пример

passivity(s) строит пассивность S-объекта-параметра, s в области значений частот, заданных в s.Frequencies. Пассивность измеряется 2D нормой зависимой частотой передаточной функции H (f).

[ns,violationindex] = passivity(s) строит пассивность и возвращает данные графика пассивности.

Примеры

свернуть все

Считайте файл, sawfilter.s2p.

S = sparameters('sawfilter.s2p');

Постройте пассивность S-параметров 2 на 2.

passivity(S)

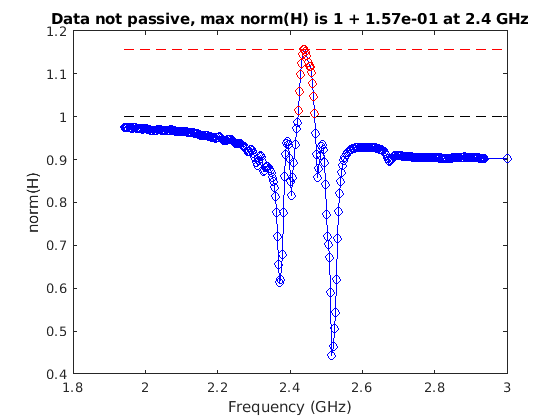

Figure contains an axes. The axes with title Data not passive, max norm(H) is 1 + 1.57e-01 at 2.4 GHz contains 4 objects of type line.

Входные параметры

свернуть все

S-параметры в виде функционального объекта s-параметра RF Toolbox™. Чтобы создать этот тип объекта, используйте sparameters функция.

Выходные аргументы

свернуть все

Передаточная функция 2D нормы H (f) на каждой частоте в s.Frequencies, возвращенный как вектор-столбец.

Типы данных: double

Индексы частот, где пассивность нарушена (норма (H)> 1), возвращенный как вектор-столбец.

Типы данных: double
