Осуществите пассивность rationalfit выведите или рациональный объект
Считайте файл с именем passive.s2p и соответствуйте 2x2 S-параметры.
S = sparameters('passive.s2p');

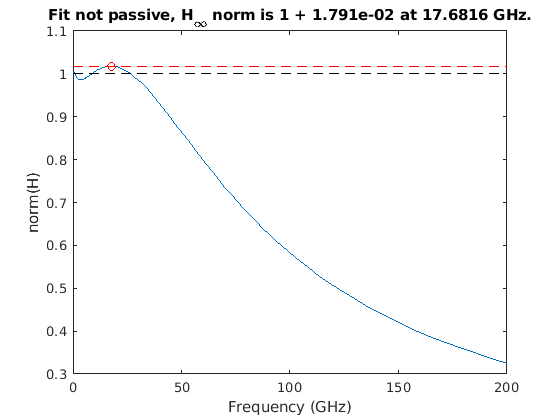

fit = rationalfit(S);Постройте пассивность 2x2 подгонка, отметив нарушения.
figure passivity(fit)
Оптимизируйте остатки, чтобы произвести пассивную подгонку все еще близко к S.
pfit = makepassive(fit,S)
pfit=2×2 object
2x2 rfmodel.rational array with properties:
A
C
D
Delay
Name
Отобразить информацию об итерации:
pfit = makepassive(fit,S,'Display','on' )
ITER H-INFTY NORM FREQUENCY ERRDB CONSTRAINTS 0 1 + 1.791e-02 17.6816 GHz -40.4702 1 1 + 2.878e-04 275.332 MHz -40.9167 5 2 1 + 9.284e-05 365.565 MHz -40.9093 7 3 1 - 3.244e-07 368.334 MHz -40.906 9
pfit=2×2 object
2x2 rfmodel.rational array with properties:
A
C
D
Delay
Name

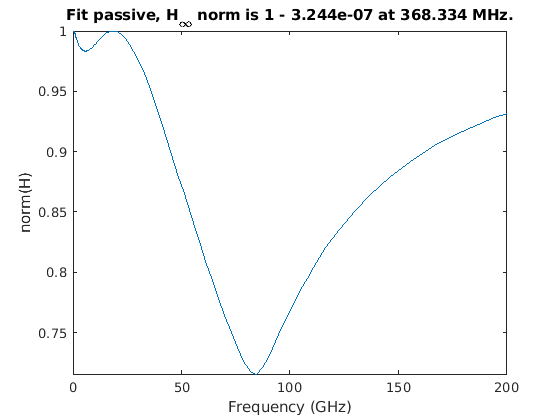

Постройте пассивность новой подгонки.
figure passivity(pfit)
