Вычислите ответ времени кусочного линейного входного сигнала
[ вычисляет ответ времени, tran,t] = pwlresp(h,signalTime,signalValue,tsim)tran, и временной вектор, t, из кусочного линейного входного сигнала. Ответ времени вычисляется для rational или rfmodel.rational объект, h, с помощью параметров сигнала, signalTime и signalVlaue, по времени симуляции, tsim.
[ вычисляет ответ времени в течение периода входного сигнала, tran,t] = pwlresp(h,signalTime,signalValue,tsim,tper)tper.
[ вычисляет ответ времени через набор моментов времени, которые ускоряют расчет ответа времени. tran,t] = pwlresp(h,signalTime,signalValue,tsim,tper,flag)
Примечание
Используйте flag входной параметр только для периодических сигналов. Когда вы используете flag введите, первый элемент tsim вектором должен быть 0.
Вычислите переходную выходную форму волны, когда кусочный линейный входной сигнал будет применен к системе, описанной с помощью rational объект.
Выполните рациональную подгонку
Считайте заданный файл данных S2P.
S = sparameters('passive.s2p');
freq = S.Frequencies;Преобразуйте S-параметры сети 2D порта к передаточной функции и подгонки к rational объект.
tf_data = s2tf(S); h = rational(freq,tf_data);
Задайте параметры периодического входного сигнала
Задайте параметры периодического входного сигнала за его первый период, tper.
signalTime = [0,0.1,0.6,0.7,1.5]*1e-9; signalValue = [0,5,5,0,0]; tper = 1.5e-9;
Вычислите и постройте переходный процесс
Вычислите переходный процесс более чем три периода времени для интервала времени симуляции, ts.
ts = 2e-11; tsim = 0:ts:3*tper; [tran,t] = pwlresp(h,signalTime,signalValue,tsim,tper);

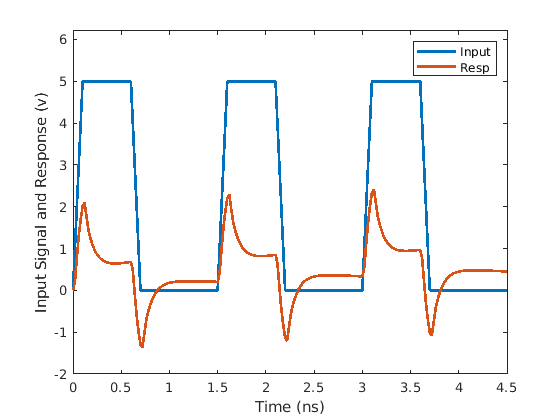

Постройте выходной ответ и периодический входной сигнал.
vin = repmat(signalValue,1,3); tin = [signalTime,signalTime+tper,signalTime+2*tper]; figure plot(tin*1e9,vin,t*1e9,tran,'LineWidth',2) axis([0 4.5 -2 6.2]); xlabel('Time (ns)'); ylabel('Input Signal and Response (v)'); legend('Input','Resp');
freqresp | rationalfit | stepresp | timeresp
