ispassive

Возвратите true если rationalfit выход является пассивным элементом на всех частотах

свернуть все на странице

Синтаксис

result = ispassive(fit)
[result,maxfreq,maxvalue] = ispassive(fit)

Описание

пример

result = ispassive(fit) определяет, вводила ли рациональная подгонка, fit пассивный элемент на всех частотах (0, Inf).

[result,maxfreq,maxvalue] = ispassive(fit) определяет, вводила ли рациональная подгонка, fit пассивный элемент на всех частотах (0, Inf).

Примеры

свернуть все

Скрипт Open Live Script

Считайте файл, passive.s2p и соответствуйте S-параметрам 2 на 2.

S = sparameters('passive.s2p');
fit = rationalfit(S);

Протестируйте пассивность подгонки 2 на 2.

ispassive(fit)
ans = logical
   0

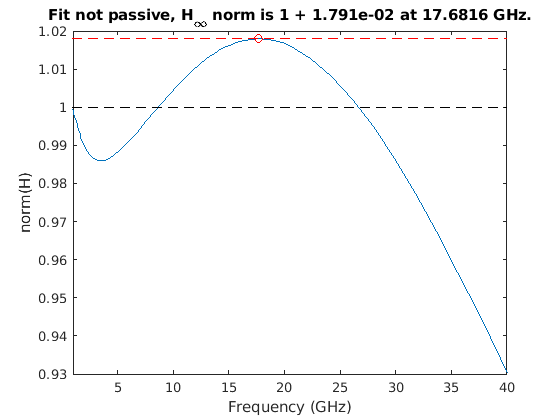

Постройте пассивность подгонки 2 на 2.

figure
passivity(fit,[1e9 40e9])

Figure contains an axes. The axes with title Fit not passive, H_\infty norm is 1 + 1.791e-02 at 17.6816 GHz. contains 4 objects of type line.

Входные параметры

свернуть все

N-by-N массив в виде rfmodel.rational объекты возвращены rational или rational объект.

Выходные аргументы

свернуть все

Результат теста пассивности rfmodel.rational объект, возвращенный как true или false. Результат говорит вам если fit может привести к нестабильным симуляциям.

Частота, на которой норма (H) равна максимальному значению, возвратилась как скаляр в герц.

Максимальная норма (H) по частотам (0, Inf), возвращенный как скаляр.

Смотрите также

| |

Введен в R2010a
