chebwin

Описание

пример

w = chebwin(L) возвращает L- укажите Окно Чебышева.

w = chebwin(L,r) возвращает L- укажите Окно Чебышева с помощью фактора величины бокового лепестка r дБ.

Примеры

свернуть все

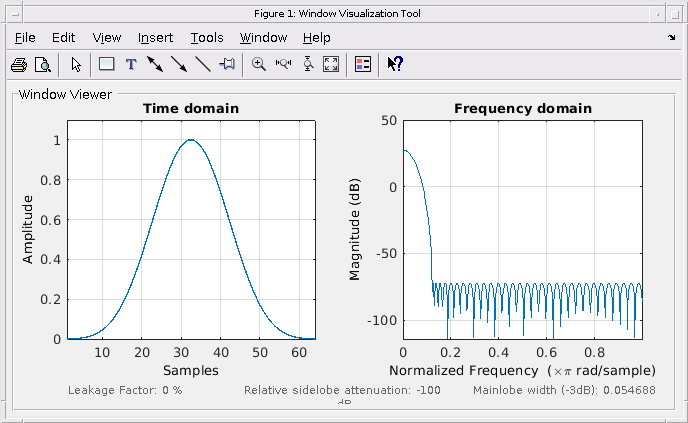

Создайте Окно Чебышева с 64 точками с 100 дБ затухания бокового лепестка. Отобразите результат с помощью wvtool.

L = 64;
bw = chebwin(L);
wvtool(bw)

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна в виде положительного целого числа.

Типы данных: single | double

Затухание бокового лепестка в дБ в виде положительного целого числа. Окно Чебышева имеет величину преобразования Фурье r дБ ниже mainlobe величины.

Типы данных: single | double

Выходные аргументы

свернуть все

Окно Чебышева, возвращенное как вектор-столбец.

Примечание

Если вы задаете окно с одной точкой (L = 1), значение 1 возвращен.

Советы

Артефакт equiripple метода разработки используется в chebwin присутствие импульсов в конечных точках ответа временного интервала. Импульсы происходят из-за боковых лепестков постоянного уровня в частотном диапазоне. Величина импульсов находится порядка размера спектральных боковых лепестков. Если боковые лепестки являются большими, эффект в конечных точках может быть значительным. Для получения дополнительной информации об этом эффекте см. [2].

Эквивалентная шумовая полоса Окна Чебышева не растет монотонно с увеличивающимся затуханием бокового лепестка, когда затухание меньше, чем приблизительно 45 дБ. Для спектрального анализа используйте большие значения затухания бокового лепестка, или, если необходимо работать с маленькими затуханиями, используйте окно Кайзера.

Ссылки

[1] Комитет по Цифровой обработке сигналов Акустики IEEE, Речи, и Общества Обработки сигналов, программ редакторов для Цифровой обработки сигналов. Нью-Йорк: Нажатие IEEE, 1979, программа 5.2.

[2] harris, fredric j. Многоскоростная Обработка сигналов для Систем связи. Верхний Сэддл-Ривер, NJ: PTR Prentice Hall, 2004, стр 60–64.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Приложения

Функции

Представлено до R2006a
