Сеть S-параметра модели
RF Blockset / Конверт Схемы / Элементы
Блок S-parameters моделирует сеть, заданную S-параметрами в среде моделирования огибающей схемы RF Blockset™. Устройство может иметь до 32 портов. Для введения в симуляцию RF смотрите пример, Симулируйте Высокочастотные Компоненты.
Данные S-параметра моделей блока в среде RF Blockset путем подбора кривой рациональной функции к заданным данным. Для получения дополнительной информации о рациональном подборе кривой S-параметров, смотрите RF Toolbox™ rationalfit
функция.
Примечание
Если вы задаете больше чем восемь портов, блок не симулирует шум.
Data source
— Источник данныхData file
(значение по умолчанию) | Network-parameters
| Rational model
Источник данных для поведения S-параметров в виде одного из следующего:
Data file
— Имя файла Пробного камня с extension.s2p
. Блок игнорирует шум и данные о нелинейности в импортированных файлах.
Network-parameters
— Обеспечьте данные Network parameter, такие как S-parameters
, Y-parameters
, и Z-parameters
с соответствующим Frequency и Reference impedance (ohms) для s-параметров.
Rational model
— Введите значения для Residues, Poles и параметров Direct feedthrough, которые соответствуют уравнению для рациональной модели
.In это рациональное уравнение модели, каждый Ck является остатком полюса Ak. Если Ck является комплексным, соответствующий комплексно-сопряженный полюс и остаток должны также быть перечислены. Этот объект имеет свойства C
A
, и D
. Можно использовать эти свойства задать Residues, Poles и параметры Direct feedthrough.
Data file
— Имя сетевого файла данных параметраsimrfV2_unitygain.s2p
(значение по умолчанию) | вектор символовИмя сетевого файла данных параметра в виде вектора символов.
Чтобы включить этот параметр, выберите Data file
во вкладке Data source.
Network parameter type
— Сетевой тип параметраS-parameters
(значение по умолчанию) | Y-parameters
| Z-parameters
Сетевой тип параметра в виде S-parameters
, Y-parameters
, или Z-parameters
.
Чтобы включить этот параметр, выберите Network-parameters
во вкладке Data source.
Network-parameters
— Сетевые значения параметров
(значение по умолчанию) | многомерный массивСетевые значения параметров, заданные как многомерный массив. Третья размерность S-массива-параметров должна быть той же длиной как вектор из частот, заданных параметром Frequency. Значения по умолчанию отличаются для S-параметров, Y-параметров и Z-параметров соответственно.
Чтобы включить этот параметр, выберите Network-parameters
во вкладке Data source.
Frequency (dB)
— Частота сетевых параметров1e9 Hz
(значение по умолчанию) | скаляр | вектор | Hz
| kHz
| MHz
| GHz
Частота сетевых параметров в виде скаляра или вектора в Гц.
Чтобы включить этот параметр, выберите Network-parameters
в Data source.
Reference Impedance(Ohm)
— Ссылочный импеданс сетевых параметров
(значение по умолчанию) | скаляр Ссылочный импеданс сетевых параметров в виде скаляра.
Чтобы включить этот параметр, выберите Network-parameters
во вкладке Data source.
Residues
— Остатки в порядке рациональной модели
(значение по умолчанию) | векторОстатки в порядке рациональной модели в виде вектора.
Чтобы включить этот параметр, выберите Rational model
во вкладке Data source.
Poles
— Остатки в порядке рациональной модели
(значение по умолчанию) | векторПолюса в порядке рациональной модели в виде вектора.
Чтобы включить этот параметр, выберите Rational model
во вкладке Data source.
Direct feedthrough
— Прямое сквозное соединение
(значение по умолчанию) | массив векторовПрямое сквозное соединение в виде вектора массивов.
Чтобы включить этот параметр, выберите Rational model
во вкладке Data source..
Simulate noise
— Сгенерируйте волны теплового шумаoff
(значение по умолчанию) | on
Выберите этот параметр, чтобы сгенерировать волны теплового шума [1]. Очистите этот параметр, чтобы прекратить симулировать шум. Для получения дополнительной информации смотрите, Сгенерируйте Тепловой шум.
Примечание
Этот параметр отключен, когда вы задаете больше чем восемь портов.
Ground and hide negative terminals
— Заземлите терминалы схемы RFon
(значение по умолчанию) | off
Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Очистите этот параметр, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
По умолчанию эта опция выбрана.

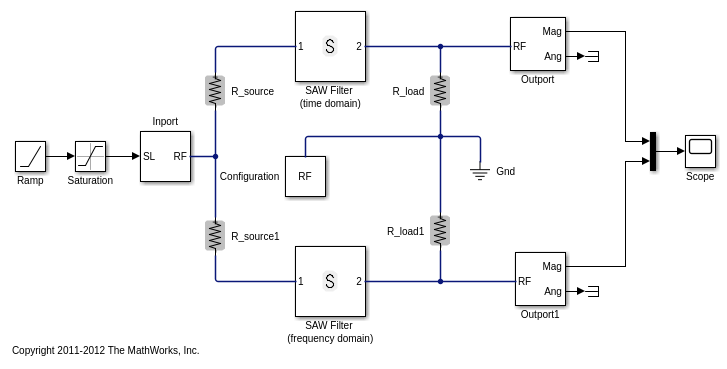

Modeling options
— S-параметры моделиTime-domain (rationalfit)
(значение по умолчанию) | Frequency-domain
S-параметры модели в виде:
Time-domain (rationalfit)
метод создает аналитическую рациональную модель, которая аппроксимирует целую область значений данных. При моделировании использования Time domain
, Plot в Visualization
вкладка отображает на графике данные, заданные в Data Source
и значения в rationalfit
функция.
Частотный диапазон вычисляет основополосную импульсную характеристику для каждой несущей частоты независимо. Этот метод основан на свертке. Существует опция, чтобы задать длительность импульсной характеристики. Для получения дополнительной информации смотрите, Сравнивают Опции Симуляции Времени и Частотного диапазона для S-параметров.
Для Amplifier и блоков S-parameters, значением по умолчанию является Time domain (rationalfit)
. Для блока Transmission Line значением по умолчанию является Frequency domain
.
Чтобы установить этот параметр, сначала выберите Data file
или Network-parameters
в Data source. Этот выбор активирует Вкладку Visualization, которая содержит Source of frequency data
Fitting options
— Rationalfit подходящие опцииFit individually
(значение по умолчанию) | Share poles by column
| Share all poles
Rationalfit подходящие опции в виде Fit individually
, Share poles by column
, или Share all poles
.
Rational fitting results показывает значения Number of independent fits, Number of required poles и Relative error achieved (dB).
Чтобы установить этот параметр, выберите Time domain (rationalfit)
в Modeling options.
Relative error desired (dB)
— Относительная погрешность, приемлемая для рациональной подгонки
(значение по умолчанию) | скалярОтносительная погрешность, приемлемая для рациональной подгонки в виде скаляра.
Чтобы установить этот параметр, выберите Time domain (rationalfit)
в Modeling options.
Automatically estimate impulse response duration
— Автоматически вычислите импульсную характеристикуon
| off
Выберите этот параметр, чтобы автоматически вычислить импульсную характеристику. Очистите этот параметр, чтобы вручную задать длительность импульсной характеристики с помощью Impulse response duration.
Чтобы установить этот параметр, выберите Frequency domain
в Modeling options.
Impulse response duration
— Длительность импульсной характеристики1e-10
(значение по умолчанию) | скалярДлительность импульсной характеристики в виде скаляра.
Чтобы установить этот параметр, сначала выберите Frequency domain
в Modeling options. Затем очистите Automatically estimate impulse response duration
.
Use only S-parameter magnitude with appropriate delay
— Используйте только величину S-параметра с соответствующей задержкойoff
(значение по умолчанию) | on
Выберите этот параметр, чтобы проигнорировать фазу S-параметра и задержать импульсную характеристику наполовину ее длина. Можно использовать этот параметр, чтобы сформировать спектральное содержимое с эффектами фильтра путем определения только величины.
Этот параметр использует величину исходных данных, чтобы получить импульсную характеристику блока. Эта импульсная характеристика сосредоточена о последовательности времени и добавляет свойственную задержку половины длительности импульсной характеристики. В частотном диапазоне это переводит в линейное монотонное уменьшение в фазе в данном спектре.
Примечание
Этот параметр применим только для данных S-параметра, смоделированных в частотном диапазоне, и вводит искусственную задержку с системой.
Добавление задержки (или изменение фазы частоты) к системе может привести к неожиданным поведениям. Например, в несопоставленной системе, задержал сигналы, приходятся в норму и добавлены к исходным сигналам.
Чтобы включить этот параметр, установите Modeling options на Frequency domain
.
Source of frequency data
— Источник данных частотыExtracted from data source
(значение по умолчанию) | User-defined
Источник данных частоты в виде:
Когда Source of frequency data является Extracted from data source
, Data source должен быть установлен в Data file
. Проверьте, что заданный Data file содержит данные о частоте.
Когда Source of frequency data является User-specified
, задайте вектор из частот в параметре Frequency data. Кроме того, задайте модули из соответствующего выпадающего списка.
Frequency data
— Область значений данных о частоте[1e9:1e6:3e9]
(значение по умолчанию) | вектор | Hz
| kHz
| MHz
| GHz
Данные о частоте располагаются в виде вектора
Plot type
— Тип графика данныхX-Y plane
(значение по умолчанию) | Polar plane
| Z Smith chart
| Y Smith chart
| ZY Smith chart
Тип графика данных, который вы хотите произвести со своими данными, заданными как одно из следующего:
X-Y plane
— Сгенерируйте Декартов график своих данных по сравнению с частотой. Чтобы создать линейный, полужурнал или графики логарифмического журнала, установил Y-axis scale и X-axis scale соответственно.
Polar plane
— Сгенерируйте полярный график своих данных. Блок строит только область значений данных, соответствующих заданным частотам.
Z smith chart
, Y smith chart
, и ZY smith chart
— Сгенерируйте график Smith®. Блок строит только область значений данных, соответствующих заданным частотам.
Parameter 1
— Тип S-параметров, чтобы построитьS11
(значение по умолчанию) | SNN
Тип S-параметров, чтобы построить в виде SNN
, где N является количеством портов в блоке s-параметров.
Parameter 2
— Тип S-параметров, чтобы построитьNone
(значение по умолчанию) | SNN
Тип S-параметров, чтобы построить в виде SNN
, где N является количеством портов в блоке s-параметров.
Format1
— Постройте форматMagnitude (decibels)
(значение по умолчанию) | Angle(degrees)
| Real
| Imaginary
Постройте формат в виде Magnitude (decibels)
, Angle(degrees)
действительный
, или Imaginary
.
Format2
— Постройте форматMagnitude (decibels)
(значение по умолчанию) | Angle(degrees)
| Real
| Imaginary
Постройте формат в виде Magnitude (decibels)
, Angle(degrees)
действительный
, или Imaginary
.
Y-axis scale
— Шкала оси YLinear
(значение по умолчанию) | Logarithmic
Шкала оси Y в виде Linear
или Logarithmic
.
X-axis scale
— Шкала оси XLinear
(значение по умолчанию) | Logarithmic
Шкала оси X в виде Linear
или Logarithmic
.
Plot
— Отобразите заданные данные на графикеОтобразите заданные данные на графике с помощью кнопки графика.
Можно только сгенерировать тепловой шум, если данные S-параметры многопортовые компоненты являются пассивным элементом.
Чтобы включать шумовые волны, блок увеличивает уравнение S-параметров:
a и b — Обычные векторы волны
c Шумовой вектор волны
Шумовой вектор волны, шумовая корреляционная матрица и S-параметры имеют эти отношения:
где:
K
— Константа Больцманна
T
— Системная температура
c
— Шумовой вектор волны
[1] Wedge, Scott & Rutledge, Дэвид. "Методы волны для Шумового Моделирования и Измерения" Транзакции IEEE на Микроволновой Теории и Методах. Издание 40, Номер 11, стр 2004–2012, ноябрь 1992.
