Линия электропередачи модели
RF Blockset / Конверт Схемы / Элементы

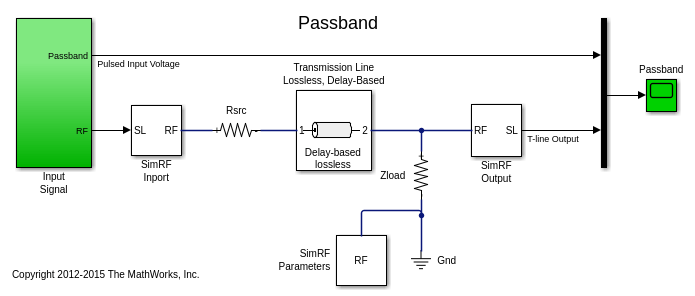

Используйте блок Transmission Line для задержанной модели - базирующиеся, смешанные, и распределенные линии электропередачи. Опции диалогового окна маски изменяются автоматически, чтобы вместить выбор типа модели.
Model type
— Тип модели линии электропередачиDelay-based and lossless
(значение по умолчанию) | Delay-based and lossy
| Lumped parameter L-section
| Lumped parameter Pi-section
| Coaxial
| Coplanar waveguide
| Microstrip
| Two-wire
| Parallel-plate
| Equation-based
| RLCG
Тип модели линии электропередачи в виде одного из следующего:
Delay-based and lossless
– линия электропередачи основана на задержке, но никакая потеря.
Delay-based and lossy
– линия электропередачи основана на задержке и существует потеря.
Lumped parameter L-section
– линия электропередачи как много L-разделов RLGC.
Lumped parameter Pi-section
– линия электропередачи как много разделов пи RLGC.
Coaxial
– линия электропередачи как коаксиальная линия электропередачи. Коаксиальную линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают радиус внутреннего проводника, a и радиуса внешнего проводника b.
Coplanar waveguide
– линия электропередачи как компланарный волновод. Компланарную линию электропередачи волновода показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают ширину проводника, w, проводниковую толщину, t, паз width, s, высоту подложки, d и относительную постоянную проницаемость, ε.
Microstrip
– линия электропередачи как микрополосковая линия электропередачи. Микрополосковую линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают микрополосковую ширину, w, микрополосковую толщину, t, высоту подложки, d и относительную постоянную проницаемость, ε.
Two-wire
– линия электропередачи как двухпроводная линия электропередачи. Двухпроводную линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают радиус проводов, a, разделение или физическое расстояние между проводными центрами, S, и относительная проницаемость и проницаемость Ссылок проводов. Программное обеспечение RF Blockset™ Equivalent Baseband принимает, что относительная проницаемость и проницаемость универсальны.
Parallel plate
–
линия электропередачи как линия электропередачи параллельной пластины. Линию электропередачи параллельной пластины показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают ширину пластины, w, и разделение пластины, d. Ссылки.
Equation based
–
линия электропередачи как основанная на уравнении линия электропередачи. Линия электропередачи, которая может быть с потерями или без потерь, обработана как 2D порт линейная сеть.
RLCG
–
линия электропередачи как линия электропередачи RLCG. Эта линия описана в диалоговом окне блока в терминах его зависимого частотой сопротивления, индуктивности, емкости и проводимости. Линия электропередачи, которая может быть с потерями или без потерь, обработана как 2D порт линейная сеть.
Transmission delay
— Задержка линии электропередачи4.7e-9 s
(значение по умолчанию) | действительный скалярЗадержка линии электропередачи в виде действительного скаляра в s
, миллисекунды, микросекунды или наносекунды.
Чтобы включить этот параметр, выберите одно из следующего:
Delay-based and lossless
в Model type.
Delay-based and lossy
в Model type.
Characteristic impedance
— Импеданс линии электропередачи50 Ohm
(значение по умолчанию) | действительный скалярИмпеданс линии электропередачи в виде действительного скаляра в Ohm
, kOhm
, MOhm
, или GOhm
.
Чтобы включить этот параметр, выберите одно из следующего:
Delay-based and lossless
, Delay-based and lossy
, или Equation-based
в Model type.
Lumped parameter L-section
или Lumped parameter Pi-section
в Model type и By characterisitc impedance and capacitance
в Parameterization.
Resistance per unit length
— Сопротивление на единицу длины линии электропередачи0.3 Ohm/m
(значение по умолчанию) | положительная скалярная величинаСопротивление на единицу длины линии электропередачи в виде положительной скалярной величины в Ohm/m
, kOhm/m
, MOhm/m
, или GOhm/m
.
Чтобы включить этот параметр, выберите одно из следующего:
Delay-based and lossy
или RLCG
в Model type.
Lumped parameter L-section
или Lumped parameter Pi-section
в Model type и By characterisitc impedance and capacitance
в Parameterization.
Line length
— Физическая длина линии электропередачи1 cm
(значение по умолчанию) | положительная скалярная величинаФизическая длина линии электропередачи или l в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите одно из следующего:
Delay-based and lossy
, Coaxial
, Coplanar waveguide
, Microstrip
, или Two-wire
, Parallel-plate
, Equation-based
, или RLCG
в Model type.
Lumped parameter L-section
или Lumped parameter Pi-section
в Model type и By characterisitc impedance and capacitance
или By inductance and capacitance
в Parameterization.
Number of segments
— Количество сегментов в линии электропередачи
(значение по умолчанию) | положительная скалярная величинаКоличество сегментов в линии электропередачи в виде положительной скалярной величины.
Чтобы включить этот параметр, выберите одно из следующего:
Delay-based and lossy
в Model type.
Lumped parameter L-section
или Lumped parameter Pi-section
в Model type и By characterisitc impedance and capacitance
или By inductance and capacitance
в Parameterization.
Parameterization
— Тип параметров к сегментам модели в линии электропередачиBy characterisitc impedance and capacitance
(значение по умолчанию) | By inductance and capacitance
Тип параметров к сегментам модели в линии электропередачи в виде By characterisitc impedance and capacitance
или By inductance and capacitance
.
Чтобы включить этот параметр, выберите Lumped parameter L-section
или Lumped parameter Pi-section
в Model type.
Capacitance per unit length
— Длина емкости на единицу длины линии электропередачи94e-12 F/m
(значение по умолчанию) | положительная скалярная величинаДлина емкости на единицу длины линии электропередачи в виде положительной скалярной величины в F/m
, mF/m
, uF/m
, nF/m
, или pF/m
.
Чтобы включить этот параметр, выберите Lumped parameter L-section
, Lumped parameter Pi-section
, или RLCG
в Model type.
Conductance per unit length
— Проводимость на единицу длины линии электропередачи5e-6 S/m
(значение по умолчанию) | положительная скалярная величинаПроводимость на единицу длины линии электропередачи в виде положительной скалярной величины в S/m
, mS/m
, uS/m
, или nS/m
.
Чтобы включить этот параметр, выберите Lumped parameter L-section
, Lumped parameter Pi-section
, или RLCG
в Model type.
Inductance per unit length
— Индуктивность на единицу длины линии электропередачи235e-9 H/m
(значение по умолчанию) | положительная скалярная величинаИндуктивность на единицу длины линии электропередачи в виде положительной скалярной величины в H/m
, mH/m
, uH/m
, или nH/m
.
Чтобы включить этот параметр, выберите одно из следующего:
Lumped parameter L-section
, или Lumped parameter Pi-section
в Model type и By inductance and capacitance
в Parameterization.
RLCG
в Model type
Outer radius
— Внешний радиус коаксиальной линии электропередачи2.57 mm
(значение по умолчанию) | положительная скалярная величинаВнешний радиус коаксиальной линии электропередачи в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coaxial
в Model type.
Inner radius
— Внутренний радиус коаксиальной линии электропередачи2.57 mm
(значение по умолчанию) | положительная скалярная величинаВнутренний радиус коаксиальной линии электропередачи в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coaxial
в Model type.
Relative permeability constant
— Относительная проницаемость диэлектрика
(значение по умолчанию) | скалярОтносительная проницаемость диэлектрика в виде скаляра.
Чтобы включить этот параметр, выберите Coaxial
, Two-wire
, или Parallel-plate
в Model type.
Relative permittivity constant
— Относительная проницаемость диэлектрика
(значение по умолчанию) | скалярОтносительная проницаемость диэлектрика в виде скаляра.
Чтобы включить этот параметр, выберите Coaxial
, Coplanar waveguide
, Microstrip
, Two-wire
, или Parallel-plate
в Model type.
Loss Tangent of dielectric
— Угловая касательная потерь диэлектрика
(значение по умолчанию) | скалярУгловая касательная потерь диэлектрика в виде скаляра.
Чтобы включить этот параметр, выберите Coaxial
, Coplanar waveguide
, Microstrip
, Two-wire
, или Parallel-plate
в Model type.
Conductivity of conductor
— Проводимость проводникаinf
(значение по умолчанию) | скалярПроводимость проводника в виде скаляра в S/m
, mS/m
, uS/m
, или nS/m
.
Чтобы включить этот параметр, выберите Coaxial
, Coplanar waveguide
, Microstrip
, Two-wire
или Parallel-plate
в Model type.
Stub mode
— Тип тупикаNot a stub
(значение по умолчанию) | Shunt
| Series
Тип тупика в виде Not a stub
, Shunt
, или Series
. Смотрите вычисления параметра для линии электропередачи с тупиком.
Чтобы включить этот параметр, выберите Coaxial
, Coplanar waveguide
, Microstrip
Two-wire
, Parallel-plate
, Equation-based
, или RLCG
в Model type.
Termination of stub
— Тип завершения для тупикаOpen
(значение по умолчанию) | Short
Тип завершения для тупика в виде Open
или Short
.
Чтобы включить этот параметр, выберите Series
или Shunt
в Stub mode.
Conductor width
— Физическая ширина проводника0.6 mm
(значение по умолчанию) | положительная скалярная величинаФизическая ширина проводника в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coplanar waveguide
в Model type.
Slot width
— Физическая ширина паза0.2 mm
(значение по умолчанию) | положительная скалярная величинаФизическая ширина паза в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coplanar waveguide
в Model type.
Substrate height
— Толщина диэлектрика, на котором находится проводник0.635 mm
(значение по умолчанию) | положительная скалярная величинаТолщина диэлектрика, на котором проводник находится в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coplanar waveguide
или Microstrip
в Model type.
Strip thickness
— Физическая толщина проводника5 um
(значение по умолчанию) | положительная скалярная величинаФизическая толщина проводника в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Coplanar waveguide
или Microstrip
в Model type.
Strip Width
— Ширина микрополосковой линии электропередачи0.6 mm
(значение по умолчанию) | положительная скалярная величинаШирина микрополосковой линии электропередачи в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Microstrip
в Model type.
Wire radius
— Радиус проведения проводов двухпроводной линии электропередачи0.67 mm
(значение по умолчанию) | положительная скалярная величинаРадиус проводов проведения двухпроводной линии электропередачи в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Two-wire
в Model type.
Wire separation
— Физическое расстояние между проведением проводов двухпроводной линии электропередачи1.62 mm
(значение по умолчанию) | положительная скалярная величинаФизическое расстояние между проводами проведения двухпроводной линии электропередачи в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Two-wire
в Model type.
Plate width
— Ширина линии электропередачи параллельной пластины5 mm
(значение по умолчанию) | положительная скалярная величинаШирина линии электропередачи параллельной пластины в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Parallel-plate
в Model type.
Plate separation
— Толщина пластин разделения диэлектрика1 mm
(значение по умолчанию) | положительная скалярная величинаТолщина диэлектрика, разделяющего пластины в виде положительной скалярной величины в m
, cm
, mm
, um
\in
, или ft
.
Чтобы включить этот параметр, выберите Parallel-plate
в Model type.
Phase velocity (m/s)
— Скорость распространения универсальной плоской волны на линии электропередачи
(значение по умолчанию) | положительная скалярная величинаСкорость распространения универсальной плоской волны на линии электропередачи в виде положительной скалярной величины в метрах в секунду
Чтобы включить этот параметр, выберите Equation-based
в Model type.
Loss (dB/m)
— Сокращение силы сигнала, когда это перемещается по линии электропередачи
(значение по умолчанию) | положительная скалярная величинаСокращение силы сигнала, когда это перемещается по линии электропередачи в виде положительной скалярной величины в метрах в секунду
Чтобы включить этот параметр, выберите Equation-based
в Model type.
Frequency
— Моделирование частот1e9
(значение по умолчанию) | положительная скалярная величинаМоделирование частот в виде положительной скалярной величины или вектора в Hz
, kHz
, MHz
, или GHz
.
Чтобы включить этот параметр, выберите Equation-based
или RLCG
в Model type.
Interpolation method
— Метод интерполяции раньше вычислял значения на частотах моделированияLinear
(значение по умолчанию) | Spline
| Cubic
Метод интерполяции раньше вычислял значения на частотах моделирования в виде Linear
сплайн
, или Cubic
.
Чтобы включить этот параметр, выберите Equation-based
или RLCG
в Model type.
Ground and hide negative terminals
— Заземлите терминалы схемы RFon
(значение по умолчанию) | off
Выберите этот параметр, чтобы внутренне заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.
По умолчанию эта опция выбрана.
Примечание
Моделирование вкладки опций активируется для всех опций линии электропередачи кроме Delay-based and lossless
, Delay-based and lossy
, Lumped parameter L-section
, и Lumped parameter pi-section
.
Modeling Options
— Опции к S-параметрам моделиFrequency domain
(значение по умолчанию) | Time domain (rationalfit)
Опции к S-параметрам модели в виде:
Frequency domain
– Вычисляет основополосную импульсную характеристику для каждой несущей частоты независимо. Этот метод основан на свертке. Существует опция, чтобы задать длительность импульсной характеристики. Для получения дополнительной информации смотрите, Сравнивают Опции Симуляции Времени и Частотного диапазона для S-параметров.
Time domain (rationalfit)
– Вычисляет аналитическую рациональную модель, которая аппроксимирует целую область значений данных.
Для Amplifier и блоков S-parameters, значением по умолчанию является Time domain (rationalfit)
. Для блока Transmission Line значением по умолчанию является Frequency domain
.
Automatically estimate impulse response duration
— Вычислите длительность импульсной характеристики автоматическиoff
(значение по умолчанию) | on
Выберите Automatically estimate impulse response duration , чтобы вычислить длительность импульсной характеристики автоматически. Очистите выбор, чтобы задать длительность импульсной характеристики.
Чтобы включить этот параметр, выберите Frequency domain
в Modeling options.
Impulse response duration
— Вручную задайте длительность импульсной характеристики0 s
(значение по умолчанию) | положительная скалярная величинаВручную задайте длительность импульсной характеристики в виде положительной скалярной величины в s
, ms
, us
, или ns
.
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Fitting options
— Подходящие опции для rationalfitShare all poles
(значение по умолчанию) | Share poles by columns
| Fit individually
Подходящие опции для rationalfit в виде Share all poles
, Share poles by columns
, или Fit individually
.
Для блока Amplifier значением по умолчанию является Fit individually
. Для блока S-parameters и блока Transmission Line, значением по умолчанию является Share all poles
.
Чтобы включить этот параметр, выберите Time domain (rationalfit)
в Modeling options.
Relative error desired (dB)
— Относительная погрешность, приемлемая в rationalfit, выводится
(значение по умолчанию) | действительный скалярОтносительная погрешность, приемлемая в rationalfit, выводится в виде действительного скаляра в децибелах.
Чтобы включить этот параметр, выберите Time domain (rationalfit)
в Modeling options.
Rational fitting results
— Значения rationalfit вычисленийПоказывает значения Number of independent fits, Number of required poles и Relative error achieved (dB).
При моделировании использования Time domain
, Plot в Visualization
вкладка отображает на графике данные, заданные в Data Source
и значения в rationalfit
функция.
Чтобы включить этот параметр, выберите Time domain (rationalfit)
в Modeling options.
Следующие вспомогательные уравнения используются для вычислений ABCD-параметра.
где
В этих уравнениях:
a является радиусом внутреннего проводника.
b является радиусом внешнего проводника.
σcond является проводимостью в проводнике.
μ является проницаемостью диэлектрика.
ε является проницаемостью диэлектрика.
ε″ является мнимой частью ε, ε″ = ε 0εrtan δ, где:
ε 0 является проницаемостью свободного пространства.
εr является значением параметров Relative permittivity constant.
коричневый δ является значением параметров Loss tangent of dielectric.
δcond является глубиной кожи проводника, который блок вычисляет как .
f является вектором из внутренних частот моделирования.
Z 0 является импедансом заданной характеристики.
k является вектором, элементы которого соответствуют элементам входного вектора, freq
. Блок вычисляет k от заданных параметров как k = αa + iβ, где αa является коэффициентом затухания, и β является номером волны. Коэффициент затухания αa связан с заданной потерей, α,
Номер волны β связан с заданной фазовой скоростью, Vp,
Фазовая скорость VP также известна как скорость распространения волны.
Когда моделирование распределило линии электропередачи, блок сначала вычисляет ABCD-параметры в наборе внутренних частот. ABCD-параметрами являются преобразованные S-параметры для симуляции.
Блок вычисляет ABCD-параметры от физической длины линии электропередачи, d и комплексного постоянного распространения, k, с помощью следующей системы уравнений:
Когда вы устанавливаете параметр Stub mode в диалоговом окне маски к Shunt
, сеть 2D порта состоит из линии электропередачи последовательно с тупиком. Можно отключить тупик с коротким замыканием или разомкнутой цепью как показано в следующем рисунке.
Zin является входным импедансом схемы шунта. ABCD-параметры для тупика шунта вычисляются как
Когда вы устанавливаете параметр Stub mode в диалоговом окне маски к Series
, сеть 2D порта включает серийную линию электропередачи. Можно отключить эту линию или с коротким замыканием или с разомкнутой цепью как показано здесь.
Zin является входным импедансом последовательной схемы. ABCD-параметры для серийного тупика:
В общем случае блоки, что эффекты задержки модели используют историю сигнала. Можно минимизировать числовую ошибку, которые происходят из-за отсутствия истории сигнала в начале симуляции. Для этого в панели Решателя диалогового окна Configuration Parameters можно задать Initial step size. Для моделей с основанными на задержке блоками Transmission Line используйте начальный размер шага, который меньше значения параметра Delay.
[1] Sussman-форт, S. E. и Дж. К. Хэнтгэн. “Реализация SPICE моделей линии электропередачи и диода Шотки с потерями”. Транзакции IEEE на микроволновой теории и Techniques.Vol. 36, № 1, январь 1988.
[2] Pozar, Дэвид М. Микроволновая разработка. Хобокен, NJ: John Wiley & Sons, Inc., 2005.
[3] Гупта, K. C. Ramesh Garg, Индер Баль и Пракаш Бхартия. Микрополосковый Lines и Slotlines, 2-й выпуск, Норвуд, MA: Artech House, Inc., 1996.
[4] Людвиг, Райнхольд и Павел Бречко. Проектирование схем RF: теория и приложения. Englewood Cliffs: NJ: Prentice Hall, 2000.
[5] Правда, Кеннет М. “Линии передачи данных и их характеристики”. Указания по применению National Semiconductor 806, апрель 1992.
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
