ClassificationEnsemble Predict

Классифицируйте ансамбль использования наблюдений деревьев решений

расширьте все на странице
  • Библиотека:

  • Statistics and Machine Learning Toolbox / Классификация

Описание

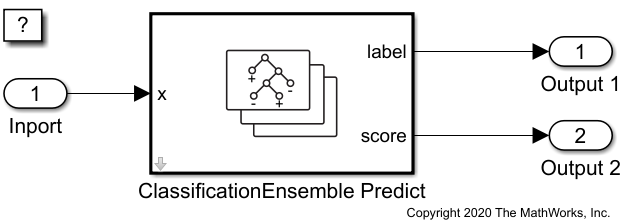

Блок ClassificationEnsemble Predict классифицирует наблюдения с помощью ансамбля деревьев решений (ClassificationEnsemble, ClassificationBaggedEnsemble, или CompactClassificationEnsemble) для классификации мультиклассов.

Импортируйте обученный объект классификации в блок путем определения имени переменной рабочей области, которая содержит объект. Входной порт x получает наблюдение (данные о предикторе), и выходной порт label, возвращает предсказанную метку класса для наблюдения. Можно добавить дополнительный выходной порт score, который возвращает предсказанные баллы класса или апостериорные вероятности.

Порты

Входной параметр

развернуть все

Данные о предикторе в виде вектор-столбца или вектора-строки из одного наблюдения.

Зависимости

  • Переменные в x должны иметь тот же порядок как переменные предикторы, которые обучили модель, заданную Select trained machine learning model.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Вывод

развернуть все

Предсказанная метка класса, возвращенная как скаляр. Предсказанный класс является классом, дающим к самому большому счету.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Предсказанные баллы класса или апостериорные вероятности, возвращенные как вектор-строка из размера 1 k, где k является количеством классов в древовидной модели.

Чтобы проверять порядок классов, используйте ClassNames свойство древовидной модели задано Select trained machine learning model.

Зависимости

  • Чтобы включить этот порт, установите флажок для Add output port for predicted class scores на вкладке Main диалогового окна Block Parameters.

  • Определение и область значений значений классификационной оценки зависят от метода агрегации ансамбля. Можно задать метод агрегации ансамбля при помощи 'Method' аргумент значения имени fitcensemble когда обучение модель ансамбля. Для получения дополнительной информации смотрите раздел More About predict страница ссылки на функцию.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Параметры

развернуть все

Основной

Задайте имя переменной рабочей области, которая содержит ClassificationEnsemble объект, ClassificationBaggedEnsemble объект или CompactClassificationEnsemble объект.

Когда вы обучаете модель при помощи fitcensemble, следующие ограничения применяются:

  • Необходимо обучить ансамбль, использующий древовидных слабых учеников.

  • Данные о предикторе не могут включать категориальные предикторы (logicalкатегориальный'char'Строка, или cell). Если вы снабжаете обучающими данными в таблице, предикторы должны быть числовыми (double или single). Кроме того, вы не можете использовать 'CategoricalPredictors' аргумент значения имени. Чтобы включать категориальные предикторы в модель, предварительно обработайте категориальные предикторы при помощи dummyvar прежде, чем подбирать модель.

  • Значение 'ScoreTransform' аргументом значения имени не может быть 'invlogit' или анонимная функция.

  • Вы не можете использовать суррогатные разделения для древовидных слабых учеников, то есть, значения 'Surrogate' аргументом значения имени должен быть 'off' (значение по умолчанию), когда вы задаете древовидных слабых учеников при помощи templateTree функция.

Программируемое использование

Параметры блоков: TrainedLearner
Ввод: переменная рабочей области
Значения: ClassificationEnsemble возразите | ClassificationBaggedEnsemble возразите | CompactClassificationEnsemble объект
Значение по умолчанию: 'ensMdl'

Установите флажок, чтобы включать второй выходной порт score в блок ClassificationEnsemble Predict.

Программируемое использование

Параметры блоков: ShowOutputScore
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Типы данных

Фиксированная точка операционные параметры

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB® в поле маски.

Программируемое использование

Параметры блоков: RndMeth
Ввод: символьный вектор
Значения: 'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero'
Значение по умолчанию: 'Floor'

Задайте, насыщает ли переполнение или переносится.

ДействиеОбъяснениеПовлияйте на переполнениеПример

Установите этот флажок (on).

Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.

Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок выход насыщает в 127. Точно так же блок выход насыщает в минимальном выходном значении –128.

Снимите этот флажок (off).

Вы хотите оптимизировать КПД своего сгенерированного кода.

Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей (Simulink).

Переполнение переносится к соответствующему значению, которое может представлять тип данных.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует значение порождения переполнения как int8, который может привести к непреднамеренному результату. Например, результат блока 130 (двоичный файл 1000 0010) описанный как int8 –126.

Программируемое использование

Параметры блоков: SaturateOnIntegerOverflow
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных, который вы задаете для блока. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'
Тип данных

Задайте тип данных для label выход. Тип может быть наследован в виде перечислимого типа данных или описан как объект типа данных, такой как Simulink.NumericType.

Когда вы выбираете наследованную опцию, программное обеспечение ведет себя можно следующим образом:

  • Inherit: Inherit via back propagation (значение по умолчанию для числовых и логических меток) — Simulink автоматически определяет Label data type блока во время распространения типа данных (см. Распространение Типа данных (Simulink)). В этом случае блок использует тип данных нисходящего блока или объекта сигнала.

  • Inherit: auto (значение по умолчанию для нечисловых меток) — блок использует автозаданную перечислимую переменную типа данных. Например, предположите имя переменной рабочей области, заданное Select trained machine learning model myMdl, и метками класса является  class 1 и  class 2. Затем соответствующими значениями label является myMdl_enumLabels.class_1 и myMdl_enumLabels.class_2. Блок преобразует метки класса в допустимые идентификаторы MATLAB при помощи matlab.lang.makeValidName функция.

Для получения дополнительной информации о типах данных, смотрите Типы данных Управляющего сигнала (Simulink).

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Зависимости

Поддерживаемые типы данных зависят от меток, используемых в модели, заданной Select trained machine learning model.

  • Если модель использует числовые или логические метки, поддерживаемыми типами данных является Inherit: Inherit via back propagation (значение по умолчанию), doubleединственный, halfint8uint8int16uint16int32uint32int64uint64, boolean, фиксированная точка и объект типа данных.

  • Если модель использует нечисловые метки, поддерживаемыми типами данных является Inherit: auto (значение по умолчанию), Enum: <class name>, и объект типа данных.

Программируемое использование

Параметры блоков: LabelDataTypeStr
Ввод: символьный вектор
Значения: 'Inherit: Inherit via back propagation' | 'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | '<data type expression>'
Значение по умолчанию: 'Inherit: Inherit via back propagation' (для числовых и логических меток) | 'Inherit: auto' (для нечисловых меток)

Нижнее значение label область значений выхода, которую проверяет Simulink®.

Simulink использует минимальное значение, чтобы выполнить:

Примечание

Параметр Label minimum не насыщает или отсекает фактический выходной сигнал label. Используйте блок Saturation (Simulink) вместо этого.

Зависимости

Можно задать этот параметр только если модель, заданная Select trained machine learning model использует числовые метки.

Программируемое использование

Параметры блоков: LabelOutMin
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Верхнее значение label область значений выхода это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Примечание

Параметр Label maximum не насыщает или отсекает фактический выходной сигнал label. Используйте блок Saturation (Simulink) вместо этого.

Зависимости

Можно задать этот параметр только если модель, заданная Select trained machine learning model использует числовые метки.

Программируемое использование

Параметры блоков: LabelOutMax
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Задайте тип данных для score выход. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Когда вы выбираете Inherit: auto, блок использует правило, которое наследовало тип данных.

Для получения дополнительной информации о типах данных, смотрите Типы данных Управляющего сигнала (Simulink).

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Программируемое использование

Параметры блоков: ScoreDataTypeStr
Ввод: символьный вектор
Значения: 'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>'
Значение по умолчанию: 'Inherit: auto'

Нижнее значение score область значений выхода это Simulink Check.

Simulink использует минимальное значение, чтобы выполнить:

Примечание

Параметр Score minimum не насыщает или отсекает фактический сигнал score. Используйте блок Saturation (Simulink) вместо этого.

Программируемое использование

Параметры блоков: ScoreOutMin
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Верхнее значение score область значений выхода это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Примечание

Параметр Score maximum не насыщает или отсекает фактический сигнал score. Используйте блок Saturation (Simulink) вместо этого.

Программируемое использование

Параметры блоков: ScoreOutMax
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Задайте тип данных для внутренних непреобразованных баллов. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Когда вы выбираете Inherit: auto, блок использует правило, которое наследовало тип данных.

Для получения дополнительной информации о типах данных, смотрите Типы данных Управляющего сигнала (Simulink).

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Зависимости

Можно задать этот параметр только если модель, заданная Select trained machine learning model использует преобразование счета кроме 'none' (значение по умолчанию, то же самое как 'identity').

  • Если модель не использует преобразований счета ('none' или 'identity'), затем можно задать тип данных счета при помощи Score data type.

  • Если модель использует преобразование счета кроме 'none' или 'identity', затем можно задать тип данных непреобразованных необработанных баллов при помощи этого параметра и задать тип данных преобразованных баллов при помощи Score data type.

Можно изменить опцию преобразования счета путем определения 'ScoreTransform' аргумент значения имени во время обучения, или путем изменения ScoreTransform свойство после обучения.

Программируемое использование

Параметры блоков: RawScoreDataTypeStr
Ввод: символьный вектор
Значения: 'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>'
Значение по умолчанию: 'Inherit: auto'

Нижнее значение непреобразованной области значений счета это Simulink Check.

Simulink использует минимальное значение, чтобы выполнить:

Примечание

Параметр Raw score minimum не насыщает или отсекает фактический непреобразованный сигнал счета.

Программируемое использование

Параметры блоков: RawScoreOutMin
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Верхнее значение непреобразованной области значений счета это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Примечание

Параметр Raw score maximum не насыщает или отсекает фактический непреобразованный сигнал счета.

Программируемое использование

Параметры блоков: RawScoreOutMax
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Задайте тип данных для выходных параметров от слабых учеников. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Когда вы выбираете Inherit: auto, блок использует правило, которое наследовало тип данных.

Для получения дополнительной информации о типах данных, смотрите Типы данных Управляющего сигнала (Simulink).

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Программируемое использование

Параметры блоков: WeakLearnerDataTypeStr
Ввод: символьный вектор
Значения: 'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>'
Значение по умолчанию: 'Inherit: auto'

Нижнее значение слабого ученика вывело область значений это Simulink Check.

Simulink использует минимальное значение, чтобы выполнить:

Примечание

Параметр Weak learner minimum не насыщает или отсекает фактические слабые выходные сигналы ученика.

Программируемое использование

Параметры блоков: WeakLearnerOutMin
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Верхнее значение слабого ученика вывело область значений это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Примечание

Параметр Weak learner maximum не насыщает или отсекает фактические слабые выходные сигналы ученика.

Программируемое использование

Параметры блоков: WeakLearnerOutMax
Ввод: символьный вектор
Значения: '[]' | скаляр
Значение по умолчанию: '[]'

Примеры модели

Predict Class Labels Using ClassificationEnsemble Predict Block

Предскажите, что метки класса Используя ClassificationEnsemble предсказывают блок

Обучите модель ансамбля классификации оптимальными гиперпараметрами, и затем используйте блок ClassificationEnsemble Predict для предсказания метки.

Скрипт Open Live Script

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | half | integer | single

Прямое сквозное соединение

yes

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Альтернативная функциональность

Можно использовать блок MATLAB function с predict объектная функция ансамбля деревьев решений (ClassificationEnsemble, ClassificationBaggedEnsemble, или CompactClassificationEnsemble). Для примера смотрите, Предсказывают, что Класс Маркирует Using MATLAB Function Block.

При решении, использовать ли блок ClassificationEnsemble Predict в библиотеке Statistics and Machine Learning Toolbox™ или блоке MATLAB function с predict функционируйте, рассмотрите следующее:

  • Если вы используете библиотечный блок Statistics and Machine Learning Toolbox, можно использовать Fixed-Point Tool (Fixed-Point Designer), чтобы преобразовать модель с плавающей точкой в фиксированную точку.

  • Поддержка массивов переменного размера должна быть включена для блока MATLAB function с predict функция.

  • Если вы используете блок MATLAB function, можно использовать функции MATLAB для предварительной обработки или последующей обработки прежде или после предсказаний в том же блоке MATLAB function.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Блоки

Объекты

Функции

Темы

Введенный в R2021a
