gscatter

Точечный график по группам

свернуть все на странице

Синтаксис

gscatter(x,y,g)
gscatter(x,y,g,clr,sym,siz)
gscatter(x,y,g,clr,sym,siz,doleg)
gscatter(x,y,g,clr,sym,siz,doleg,xnam,ynam)
gscatter(ax,___)
h = gscatter(___)

Описание

пример

gscatter(x,y,g) создает график рассеивания x и y, сгруппированный g. Входные параметры x и y вектора одного размера.

пример

gscatter(x,y,g,clr,sym,siz) задает цвет маркера clr, символ sym, и размер siz для каждой группы.

gscatter(x,y,g,clr,sym,siz,doleg) средства управления, отображена ли легенда на графике. gscatter создает легенду по умолчанию.

пример

gscatter(x,y,g,clr,sym,siz,doleg,xnam,ynam) задает имена, чтобы использовать для меток оси Y и оси X. Если вы не обеспечиваете xnam и ynam, и x и y входные параметры являются переменными с именами, затем gscatter подписывает оси с именами переменных.

пример

gscatter(ax,___) использует оси графика, заданные объектом осей ax. Задайте ax как первый входной параметр, сопровождаемый любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

h = gscatter(___) возвращает графические указатели, соответствующие группам в g.

Можно передать в [] для clr, sym, siz, и doleg использовать их значения по умолчанию.

Примеры

свернуть все

Скрипт Open Live Script

Загрузите carsmall набор данных.

load carsmall

Постройте Displacement значения на оси X и Horsepower значения на оси Y. gscatter использует имена переменных в качестве меток по умолчанию для осей. Сгруппируйте точки данных Model_Year.

gscatter(Displacement,Horsepower,Model_Year)

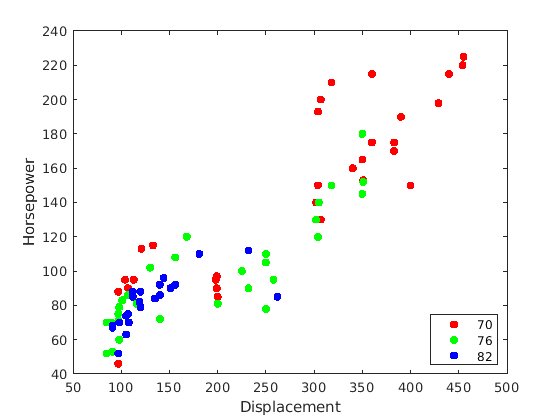

Figure contains an axes. The axes contains 3 objects of type line. These objects represent 70, 76, 82.

Скрипт Open Live Script

Загрузите discrim набор данных.

load discrim

Набор данных содержит оценки городов согласно девяти факторам, таким как климат, корпус, образование и здоровье. Матричный ratings содержит информацию об оценках.

Постройте отношение между оценками для климата (первый столбец) и корпус (второй столбец) сгруппированный городским размером в матричном group. Выберите различные цвета и символы графического вывода для каждой группы.

gscatter(ratings(:,1),ratings(:,2),group,'br','xo')
xlabel('climate')
ylabel('housing')

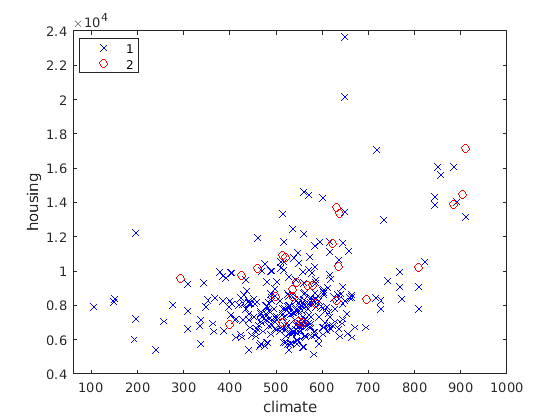

Figure contains an axes. The axes contains 2 objects of type line. These objects represent 1, 2.

Скрипт Open Live Script

Загрузите hospital набор данных.

load hospital

Постройте возрасты и веса пациентов больницы. Сгруппируйте пациентов согласно их полу и состоянию курильщика. Используйте o символ, чтобы представлять некурящих и * символ, чтобы представлять курильщиков.

x = hospital.Age;
y = hospital.Weight;
g = {hospital.Sex,hospital.Smoker};
gscatter(x,y,g,'rkgb','o*',8,'on','Age','Weight')
legend('Location','northeastoutside')

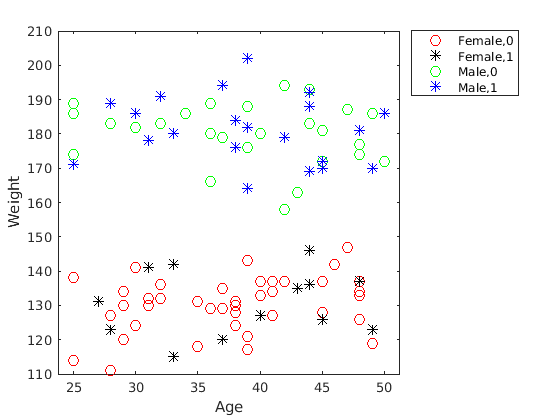

Figure contains an axes. The axes contains 4 objects of type line. These objects represent Female,0, Female,1, Male,0, Male,1.

Скрипт Open Live Script

Загрузите carsmall набор данных. Создайте фигуру с двумя подграфиками и возвратите axes объекты как ax1 и ax2. Создайте график рассеивания в каждом наборе осей путем обращения к соответствующему Axes объект. В левом подграфике сгруппируйте данные с помощью Model_Year переменная. В правильном подграфике сгруппируйте данные с помощью Cylinders переменная. Добавьте заголовок на каждый график путем передачи соответствующего Axes возразите против title функция.

load carsmall
color = lines(6); % Generate color values

ax1 = subplot(1,2,1); % Left subplot
gscatter(ax1,Acceleration,MPG,Model_Year,color(1:3,:))
title(ax1,'Left Subplot (Model Year)')

ax2 = subplot(1,2,2); % Right subplot
gscatter(ax2,Acceleration,MPG,Cylinders,color(4:6,:))
title(ax2,'Right Subplot (Cylinders)')

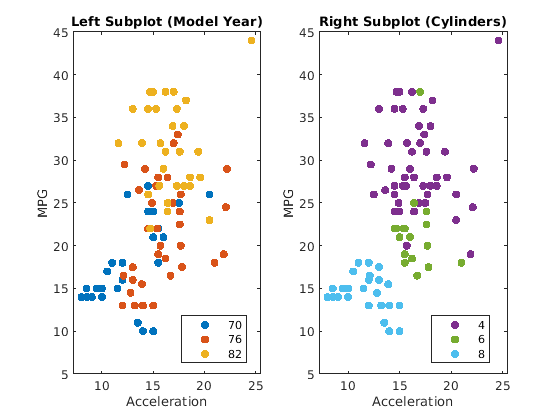

Figure contains 2 axes. Axes 1 with title Left Subplot (Model Year) contains 3 objects of type line. These objects represent 70, 76, 82. Axes 2 with title Right Subplot (Cylinders) contains 3 objects of type line. These objects represent 4, 6, 8.

Скрипт Open Live Script

Загрузите carbig набор данных.

load carbig

Создайте график рассеивания, сравнивающий Acceleration к MPG. Точки данных группы на основе Origin.

h = gscatter(Acceleration,MPG,Origin)
h =
  7x1 Line array:

  Line    (USA)
  Line    (France)
  Line    (Japan)
  Line    (Germany)
  Line    (Sweden)
  Line    (Italy)
  Line    (England)

Отобразите Line объект, соответствующий группе, пометил (Japan).

jgroup = h(3)
jgroup =
  Line (Japan) with properties:

              Color: [0.2857 1 0]
          LineStyle: 'none'
          LineWidth: 0.5000
             Marker: '.'
         MarkerSize: 15
    MarkerFaceColor: 'none'
              XData: [1x79 double]
              YData: [1x79 double]
              ZData: [1x0 double]

  Show all properties

Измените цвет маркера для Japan группа к черному цвету.

jgroup.Color = 'k';

Figure contains an axes. The axes contains 7 objects of type line. These objects represent USA, France, Japan, Germany, Sweden, Italy, England.

Входные параметры

свернуть все

значения оси X в виде числового вектора. x должен иметь тот же размер как y.

Типы данных: single | double

значения оси Y в виде числового вектора. y должен иметь тот же размер как x.

Типы данных: single | double

Сгруппированная переменная в виде категориального вектора, логического вектора, числового вектора, символьного массива, массива строк или массива ячеек из символьных векторов. В качестве альтернативы g может быть массив ячеек, содержащий несколько сгруппированных переменных (таких как {g1 g2 g3}), в этом случае наблюдения находятся в той же группе, если у них есть общие значения всех сгруппированных переменных. Точки в той же группе появляются на графике рассеивания с тем же цветом маркера, символом и размером.

Количество строк в g должно быть равно длине x.

Пример: species

Пример: {Cylinders,Origin}

Типы данных: categorical | logical | single | double | char | string | cell

Цвета маркера или в виде вектора символов или в виде строкового скаляра цветов, распознанных plot функционируйте или матрица значений триплета RGB. Каждый триплет RGB является трехэлементным вектором-строкой, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета, соответственно. Каждая интенсивность должна быть в области значений [0,1].

Эта таблица приводит доступные цветные символы и их эквивалентные значения триплета RGB.

Длинное имяКраткое названиеТриплет RGB
Желтый'y'[1 1 0]
Пурпурный'm'[1 0 1]
Голубой'c'[0 1 1]
Красный'r'[1 0 0]
Зеленый'g'[0 1 0]
Синий'b'[0 0 1]
Белый'w'[1 1 1]
Черный'k'[0 0 0]

Если вы не задаете достаточно значений для всех групп, то gscatter циклы через заданные значения по мере необходимости.

Пример: 'rgb'

Пример: [0 0 1; 0 0 0]

Типы данных: char | string | single | double

Символы маркера в виде вектора символов или строкового скаляра символов, распознанных plot функция. Эта таблица приводит доступные символы маркера.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
's'Квадрат
'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'p'Пятиконечная звезда (пентаграмма)
'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Если вы не задаете достаточно значений для всех групп, то gscatter циклы через заданные значения по мере необходимости.

Пример: 'o+*v'

Типы данных: char | string

Размеры маркера в виде положительного числового вектора в точках. Значение по умолчанию определяется количеством наблюдений. Если вы не задаете достаточно значений для всех групп, то gscatter циклы через заданные значения по мере необходимости.

Пример: [6 12]

Типы данных: single | double

Опция, чтобы включать легенду в виде любого 'on' или 'off'. По умолчанию легенда отображена на графике.

метка оси X в виде вектора символов или строкового скаляра.

Типы данных: char | string

метка оси Y в виде вектора символов или строкового скаляра.

Типы данных: char | string

Оси для графика в виде Axes или UIAxes объект. Если вы не задаете axто gscatter создает график с помощью текущей системы координат. Для получения дополнительной информации о создании объекта осей смотрите axes и uiaxes.

Выходные аргументы

свернуть все

Графические указатели, возвращенные как массив Line объекты. Каждый Line объект соответствует одной из групп в g. Можно использовать запись через точку, чтобы запросить и установить свойства объектов линии. Для списка Line свойства объектов, смотрите Line Properties.

Смотрите также

| |

Темы

Представлено до R2006a
