insertMarker

Вставьте маркеры в изображение или видео

свернуть все на странице

Синтаксис

RGB = insertMarker(I,position)
RGB = insertMarker(I,position,marker)
RGB = insertMarker(___,Name,Value)

Описание

пример

RGB = insertMarker(I,position) возвращает изображение истинного цвета со вставленным плюс (+) маркеры. Входное изображение, I, может быть или истинный цвет или полутоновое изображение. Вы чертите маркеры путем перезаписи пиксельных значений. Вход position может быть любой M-by-2 матрица количества M [x y] пары или один из Типов Функции Точки.

RGB = insertMarker(I,position,marker) возвращает изображение истинного цвета с marker тип маркеров вставляется.

RGB = insertMarker(___,Name,Value) дополнительные опции использования заданы одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

Чтение изображения.

I = imread('peppers.png');

Вставьте плюс (+) маркер.

RGB = insertMarker(I,[147 279]);

Чертите четыре x-метки.

pos   = [120 248;195 246;195 312;120 312];
color = {'red','white','green','magenta'};
RGB = insertMarker(RGB,pos,'x','color',color,'size',10);

Отобразите изображение.

imshow(RGB);

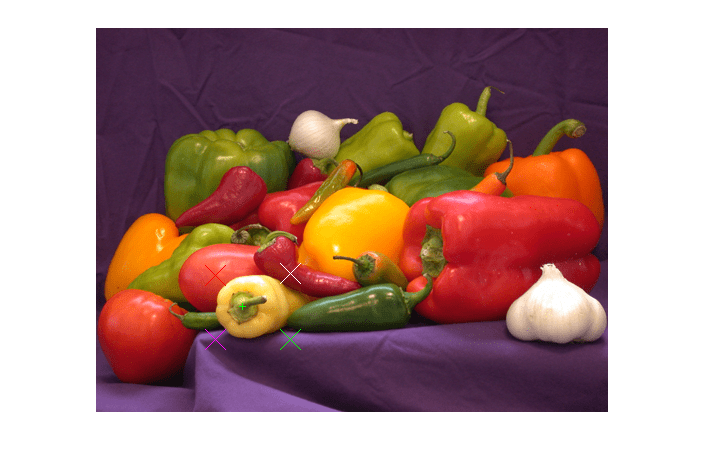

Figure contains an axes. The axes contains an object of type image.

Входные параметры

свернуть все

Введите изображение, заданное в истинном цвете или 2D шкале полутонов.

Типы данных: single | double | int16 | uint8 | uint16

Положение маркера в виде любого M-by-2 матрица количества M [x y] пары или один из Типов Функции Точки. Центральные положения для маркеров заданы [x y] пары матрицы или Location свойство точки показывает объект.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Тип маркера в виде вектора символов. Вектор может быть полным текстом или соответствующим символом.

Символьный векторСимвол
'circle''o'
'x-mark''x'
'plus''+'
'star''*'
'square''s'

Типы данных: char

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color', 'yellow' задает желтый для цвета маркера.

Размер маркера в пикселях в виде разделенной запятой пары, состоящей из 'Size'и скалярное значение в области значений [1, inf).

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Цвет маркера в виде разделенной запятой пары, состоящей из 'Color'и или вектор символов, массив ячеек из символьных векторов, вектор или матрица. Можно задать различный цвет для каждого маркера или один цвет для всех маркеров.

Чтобы задать цвет для каждого маркера, установите Color к массиву ячеек цветных векторов символов или M-by-3 матрица количества M RGB (красный, зеленый, и синий) значения цвета.

Чтобы задать один цвет для всех маркеров, установите Color или к цветному вектору символов или к [R G B] вектор. [R G B] вектор содержит красные, зеленые, и синие значения.

Поддерживаемые цвета: 'blue', 'green', 'red'ГолубойПурпурный, 'yellow', 'black', и 'white'.

Типы данных: cell | char | uint8 | uint16 | int16 | double | single

Выходные аргументы

свернуть все

Выходное изображение, возвращенное как изображение истинного цвета.

Расширенные возможности

Смотрите также

| | | | | | | |

Темы

Введенный в R2013a
