Преобразуйте изображение RGB в полутоновое изображение при помощи средства импорта OpenCV
В этом примере показано, как преобразовать изображение RGB в полутоновое изображение при помощи Средства импорта OpenCV. Конвертер преобразует изображение RGB в полутоновое изображение путем устранения оттенка и информации о насыщении при сохранении яркости.
Сначала импортируйте функцию OpenCV в Simulink при помощи Установки и Использования Интерфейс Computer Vision Toolbox для OpenCV в Simulink. Мастер создает Библиотеку Simulink, которая содержит подсистему и блок C Caller для заданной функции OpenCV. Подсистема затем используется в предварительно сконфигурированной модели Simulink, чтобы принять изображение RGB для преобразования.
Вы учитесь как:
Импортируйте функцию OpenCV в Библиотеку Simulink.
Используйте блоки из сгенерированной библиотеки в модели Simulink.
Настройте свой компилятор C++
Чтобы создать библиотеки OpenCV, идентифицируйте совместимый компилятор C++ для своей операционной системы, как описано в Портативной генерации кода C для Функций, Которые Пользуются Библиотекой OpenCV. Сконфигурируйте идентифицированный компилятор при помощи mex - устанавливают команду C++. Для получения дополнительной информации смотрите, Выбирают C ++ Compiler.
Описание модели
Этот пример использует модель Simulink ToGrayScale.slx.

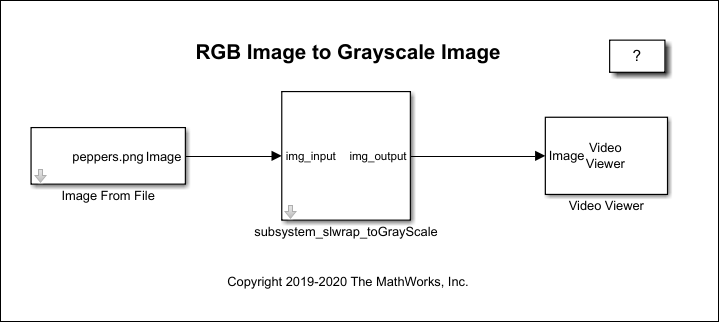

В этой модели, subsystem_slwrap_toGrayScale подсистема находится в RGBtoGRAY_Lib библиотека. Вы создаете subsystem_slwrap_toGrayScale подсистема при помощи Средства импорта OpenCV. Подсистема принимает изображение RGB от блока Image From File и преобразует его в полутоновое выходное изображение. Вывод затем отображен на блоке Video Viewer.
Скопируйте папку в качестве примера в перезаписываемое местоположение
Получить доступ к пути к папке в качестве примера, в командной строке MATLAB®, введите:
OpenCVSimulinkExamples;
Каждая подпапка содержит все вспомогательные файлы, требуемые запускать пример.
Перед продолжением этих шагов гарантируйте, что вы копируете папку в качестве примера в перезаписываемое местоположение папки и изменяете вашу текущую рабочую папку в ...example\ImageRGBtoGray. Все ваши выходные файлы сохранены в эту папку.
Шаг 1: импортируйте функцию OpenCV, чтобы создать библиотеку Simulink
1. Чтобы запустить приложение Средства импорта OpenCV, нажмите Apps на Панели инструментов MATLAB. В Странице приветствия задайте Название проекта как RGBtoGRAY. Убедитесь, что название проекта не содержит пробелов. Нажать Далее.
2. В Задают Библиотеку OpenCV, задают это расположение файлов, и затем нажимают Далее.
Корневая папка проекта: Задайте путь своей папки в качестве примера. Этот путь является путем к перезаписываемой папке проекта, где вы сохранили свои файлы в качестве примера. Все ваши выходные файлы сохранены в эту папку.
Исходные файлы: Задайте путь
.cppфайл расположен в вашей папке проекта какtoGrayScale.cpp.Включение файлов: Задайте путь
.hppзаголовочный файл расположен в вашей папке проекта какtoGrayScale.hpp.

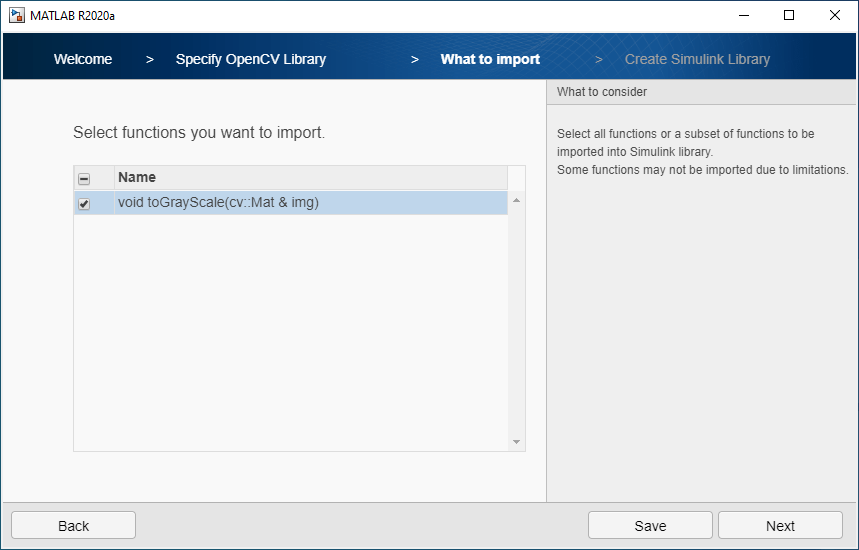

3. Анализируйте свою библиотеку, чтобы искать функции и типы для импорта. Если анализ завершен, нажать Далее. Выберите toGrayScale функционируйте и нажмите Далее.
4. Из того, что импортировать, выберите I/O Type для img как InputOutput, и затем нажмите Далее.
5. В Создают Библиотеку Simulink, проверяют значения по умолчанию типов OpenCV. По умолчанию Создайте один блок C-вызывающей-стороны для функции OpenCV, выбран, чтобы создать блок C Caller с подсистемой. Чтобы создать Библиотеку Simulink, нажать Далее.
Библиотека Simulink RGBtoGRAY_Lib создается из вашего кода OpenCV в корневую папку проекта. Библиотека содержит подсистему и блок C Caller. Можно использовать любой из этих блоков для симуляции модели. В этом примере, подсистема subsystem_slwrap_toGrayScale используется.
Шаг 2: используйте сгенерированную подсистему в модели Simulink
Использовать сгенерированную подсистему subsystem_slwrap_toGrayScale с моделью Simulink toGrayScale.slx:
1. В вашей Текущей папке MATLAB щелкните правой кнопкой по модели ToGrayScale.slx и нажмите Open из контекстного меню. Перетащите сгенерированную подсистему к модели и соедините подсистему с блоком MATLAB function.

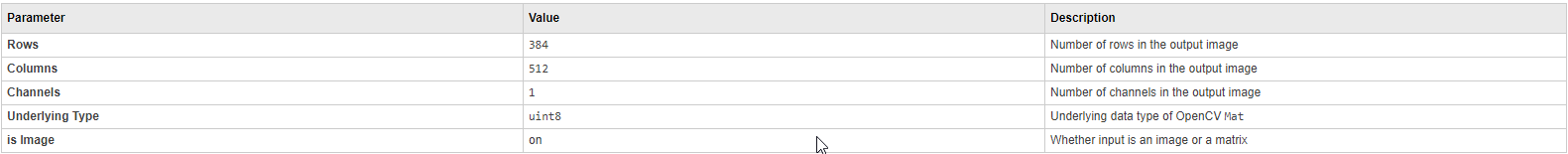

2. Дважды кликните подсистему и задайте эти значения параметров.
3. Нажмите Apply, и затем нажмите ОК.
Шаг 3: симулируйте RGB к серому преобразователю

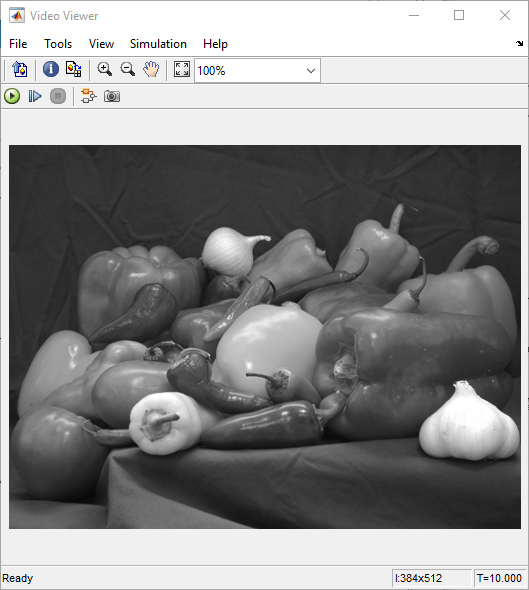

На панели инструментов Simulink, во вкладке Simulation, нажимают, симулируют модель. После того, как симуляция завершена, блок Video Viewer отображается, полутоновое изображение входа отображают peppers.png.
