Создайте, ослабьте, визуализируйте, и экспорт 5G НОМЕР форм волны
5G приложение для Генератора Формы волны позволяет Вам создать, ослабить, визуализировать, и экспортировать 5G НОМЕР форм волны.
Приложение обеспечивает эти возможности при помощи Беспроводного приложения для Генератора Формы волны, настроенного для 5G НОМЕР поколения формы волны. С помощью приложения можно:
Генерирование сигналов NR восходящей линии связи и нисходящей линии связи.
Создать модели испытаний NR (NR-TM) для FR1, как определено в TS 38.141-1 Раздел 4.9.2 [1].
Создать NR-TM для FR2, как определено в TS 38.141-2 Раздел 4.9.2 [2].
Формирование сигналов NR нисходящего фиксированного опорного канала (FRC), как определено в TS 38.101-1 Приложение A.3 [3].
Генерация сигналов FRC восходящей линии связи NR, как определено в TS 38.104 Приложение A [4].
Экспорт формы сигнала NR в рабочую область или в .mat или .bb файл.
Экспорт параметров генерации формы сигнала NR восходящей линии связи или нисходящей линии связи в выполняемый сценарий MATLAB ®.
Примечание
Скрипт MATLAB можно использовать для программной генерации формы сигнала из командной строки без приложения.
Визуализация формы сигнала NR в анализаторе спектра и сетке OFDM.
Искажение формы сигнала NR путем добавления нарушений RF, таких как AWGN, фазовый сдвиг, сдвиг частоты, сдвиг постоянного тока, дисбаланс IQ и неснимаемая кубическая нелинейность.
Создайте сигнал NR, который можно передать с помощью подключенного лабораторного тестового прибора. Приложение может передавать сигнал с помощью инструментов, поддерживаемых rfsiggen(Панель инструментов управления приборами). Для использования функции передачи в приложении требуется программное обеспечение Instrument Control Toolbox™. Дополнительные сведения см. в документации по инструменту управления приборами.
Для создания, изменения, визуализации и экспорта сигналов, отличных от сигналов NR, необходимо изменить конфигурацию приложения. Полный список функций см. в приложении Wireless Waveform Generator.
Дополнительные сведения см. в разделе Использование приложения Wireless Waveform Generator.
MATLAB Toolstrip: На вкладке Приложения в разделе Обработка сигналов и связь щелкните значок приложения.
Командная строка MATLAB: Ввод nrWaveformGenerator. Эта команда открывает приложение Wireless Waveform Generator, настроенное для создания 5G формы сигнала.
Этот пример показывает, как произвести стандартно-соответствующий НОМЕР канала восходящей связи и передать из космоса формы волны перевозчика, НОМЕР экспериментальных моделей (НОМЕР ТМ) и НОМЕР канала восходящей связи и передать из космоса формы волны фиксированного справочного канала (FRC) при помощи 5G приложение для Генератора Формы волны. Пример также обсуждает форму волны экспортирующие и переходящие варианты, доступные в приложении.
Открыть приложение генератора сигналов 5G
На вкладке Apps MATLAB® toolstrip, при Обработке Сигнала и Коммуникациях, щелкают 5G символ приложения для Генератора Формы волны. Это приложение открывает приложение Wireless Waveform Generator, настроенное для генерации 5G формы сигнала.
Выберите 5G НОМЕР формы волны
В разделе Тип сигнала (Waveform Type) на панели инструментов приложения щелкните сигнал, который требуется создать. Выберите одну из этих форм сигнала.
5G Downlink
5G Uplink
5G Downlink FRC
5G Uplink FRC
5G Test Models (NR-TM)
Произведите 5G НОМЕР формы волны
В зависимости от выбранной формы сигнала приложение представляет определенные вкладки, на которых можно задать параметры выбранной формы сигнала. На панели инструментов приложения в разделе Генерация можно добавить нарушения и задать инструменты визуализации, применимые для выбранной формы сигнала. Чтобы визуализировать форму сигнала на выбранных инструментах визуализации, щелкните Создать (Generate).

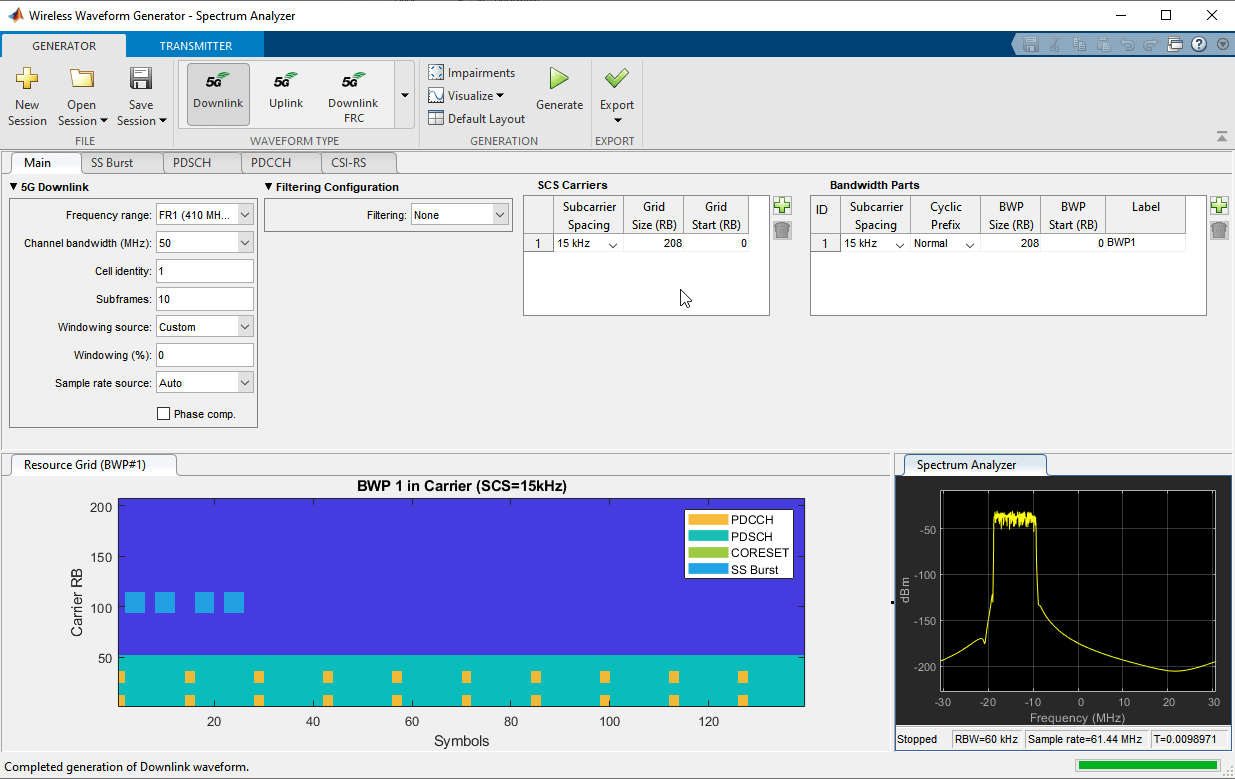

Например, на этом рисунке показаны результаты визуализации формы сигнала FRC нисходящей линии связи с использованием параметров по умолчанию.
Экспорт сгенерированной формы сигнала в рабочую область или файл MATLAB
Чтобы экспортировать сгенерированную форму сигнала, на панели инструментов приложения в разделе Экспорт выберите Экспорт в рабочую область или Экспорт в файл. Форму волны можно экспортировать как структуру в рабочую область MATLAB или MAT-файл (.mat). Также можно экспортировать форму сигнала в файл основной полосы частот (.bb).
Экспорт параметров конфигурации формы сигнала в сценарий MATLAB
Чтобы экспортировать параметры конфигурации формы сигнала, на панели инструментов приложения в разделе Экспорт выберите Экспорт в сценарий MATLAB. С помощью этой опции можно экспортировать параметры конфигурации формы сигнала в выполняемый сценарий MATLAB, который можно использовать для генерации формы сигнала вне приложения. Эта опция доступна только для форм сигнала NR восходящего и нисходящего каналов.
Передайте 5G НОМЕР формы волны
Чтобы передать сгенерированную форму сигнала, на панели инструментов приложения щелкните вкладку Передатчик и настройте приборы. Вы можете использовать все инструменты, поддерживаемые rfsiggen(Панель инструментов управления приборами). Для этой функции требуется панель инструментов управления приборами.
