Можно создать полное моделирование спутникового сценария с использованием функций и объектов. Вы можете расширить спутниковые сценарии для детального моделирования связи с помощью Satellite Communication Toolbox. Поток операций моделирования спутниковых сценариев состоит из четырех основных компонентов. Эти компоненты:
satelliteScenario представляет собой 3-D арену, состоящую из спутников, наземных станций и взаимодействий между ними. Этот объект используется для моделирования спутниковых группировок, моделирования сетей наземных станций, анализа доступа между спутниками и наземными станциями и визуализации результатов.
satellite добавляет спутники в сценарий, используя два файла линейных элементов (TLE) или орбитальные элементы. Дополнительные сведения об орбитальных элементах и файлах TLE см. в разделе Файлы двухстрочных элементов (TLE).
groundStation добавление наземных станций в сценарий с использованием параметров по умолчанию или указанных широты и долготы.
satelliteScenarioViewer создает средство просмотра 3D для сценария.
play имитирует сценарий спутника и воспроизводит результаты в окне визуализации, указанном satelliteScenarioViewer.

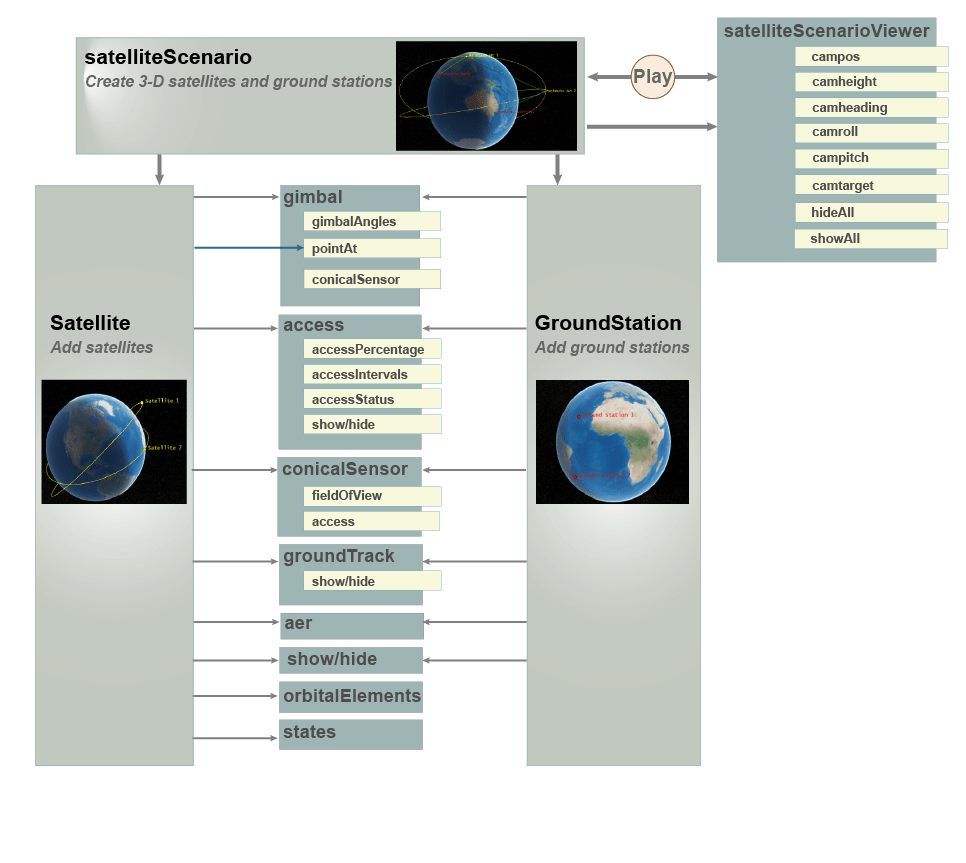

Многие методы, включенные в блок-схему, создаются несколькими объектами.
access создается satellite, groundStation, и conicalSensor.
show и hide создаются satellite, groundStation, groundTrack и access.
conicalSensor создается satellite, groundStation и gimbal.
