yagiUda

Создание антенной решетки Яги-Уды

Описание

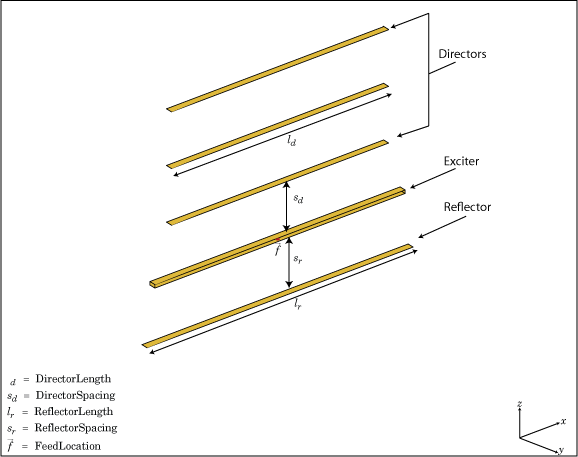

yagiUda класс создает классическую матрицу Яги-Уды, состоящую из возбудителя, отражателя и N-директоров вдоль оси z. Отражатель и направляющие создают структуру бегущей волны, которая приводит к диаграммы направленности излучения.

Возбудитель, отражатель и директоры имеют одинаковую ширину и связаны с диаметром эквивалентной цилиндрической структуры уравнением

$w = 2d$ = 4r

где:

d - диаметр эквивалентного цилиндра;
r - радиус эквивалентного цилиндра;

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. Типичная антенная решетка Яги-Уды использует в качестве возбудителя сложенный диполь, благодаря своему высокому импедансу. Яги-Уда сортовая и точка подачи совпадает с началом координат. Вместо сложенного диполя можно также использовать планарный диполь в качестве возбудителя.

Создание

Синтаксис

yu = yagiUda

yu = yagiUda (имя, значение)

Описание

yu = yagiUda создает полуволновую антенну решетки Яги-Уды вдоль оси Z. По умолчанию Яги-Уда использует сложенный диполь как три директора, один отражатель и сложенный диполь как возбудитель. По умолчанию размеры выбираются для рабочей частоты 300 МГц.

пример

yu = yagiUda(Name,Value) создает полуволновую антенну Yagi-Uda с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не указанные, сохраняют значения по умолчанию.

Свойства

развернуть все

`Exciter` - тип антенны, используемой в качестве возбудителя;
dipureFolded (по умолчанию) | object

Тип антенны, используемый в качестве возбудителя, указывается как разделенная запятыми пара, состоящая из 'Exciter' и объект.

Пример: 'Exciter',dipole

`NumDirectors` - Общее количество элементов директора
3 (по умолчанию) | скаляр

Общее число элементов director, указанное как скаляр.

Примечание

Количество элементов управления должно быть меньше или равно 20.

Пример: 'NumDirectors',13

Типы данных: double

`DirectorLength` - Длина директора
0,4080 (по умолчанию) | скаляр | вектор

Длина директора, заданная как скаляр или вектор в метрах.

Пример: 'DirectorLength',[0.4 0.5]

Типы данных: double

`DirectorSpacing` - Расстояние между директорами
0,3400 (по умолчанию) | скаляр | вектор

Интервал между директорами, определяемый как скаляр или вектор в метрах.

Пример: 'DirectorSpacing',[0.4 0.5]

Типы данных: double

`ReflectorLength` - Длина отражателя
0.5000 (по умолчанию) | скаляр

Длина отражателя, заданная как скаляр в метрах.

Пример: 'ReflectorLength',0.3

Типы данных: double

`ReflectorSpacing` - Расстояние между возбудителем и отражателем
0,2500 (по умолчанию) | скаляр

Расстояние между возбудителем и отражателем, указанное как скаляр в метрах.

Пример: 'ReflectorSpacing', 0.4

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 LumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: yu.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр антенны Yagi-Uda Array

Открыть сценарий в реальном времени

Создание и просмотр антенной решетки Yagi-Uda с 13 директорами.

y = yagiUda('NumDirectors',13);
show(y)

Figure contains an axes. The axes with title yagiUda antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности антенны решетки Яги-Уды

Открыть сценарий в реальном времени

Постройте график диаграммы направленности антенны решетки Яги-Уды на частоте 300 МГц.

y = yagiUda('NumDirectors',13);
pattern(y,300e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Расчет аппроксимации цилиндра и полосы

Открыть сценарий в реальном времени

Рассчитайте ширину полосы, приближенную к цилиндру радиусом 20 мм.

w = cylinder2strip(20e-3)

w = 0.0800

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.

См. также

cylinder2strip | dipole | dipoleFolded | slot

Темы

Поворот антенн и массивов

Представлен в R2015a
