Создание полосковой дипольной антенны

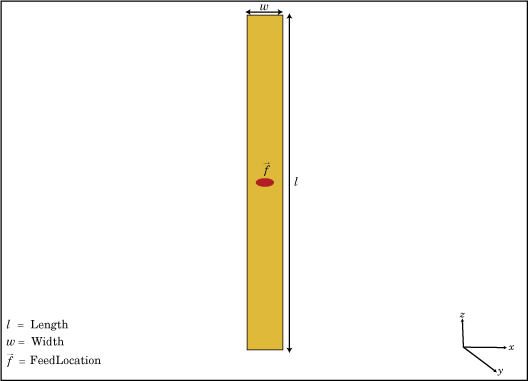

dipole объект представляет собой полосковую дипольную антенну на плоскости Y-Z.
Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением
= 4r
где:
d - диаметр эквивалентного цилиндрического диполя.
r - радиус эквивалентного цилиндрического диполя.
Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. Диполь полосы по умолчанию подается по центру. Точка подачи совпадает с началом координат. Начало координат расположено на плоскости Y-Z.
d = dipole
d = dipole(Name,Value)Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, которые не указаны, сохраняют значения по умолчанию.
show | Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент |
info | Отображение информации об антенне или решетке |
axialRatio | Осевое отношение антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки |
current | Распределение тока по металлической или диэлектрической антенне или поверхности решетки |
design | Проектирование прототипа антенны или решеток для резонанса на заданной частоте |
efficiency | Радиационная эффективность антенны |
EHfields | электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках |
impedance | входной импеданс антенны; полное сопротивление сканирования массива |
mesh | Свойства сетки металлической или диэлектрической антенны или решетки |
meshconfig | Изменение ячеистого режима структуры антенны |
optimize | Оптимизация антенны или решетки с помощью оптимизатора SADEA |
pattern | диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке |
patternAzimuth | Азимутальная диаграмма антенны или решетки |
patternElevation | Схема высот антенны или решетки |
returnLoss | Обратная потеря антенны; проверка возвращает потерю массива |
sparameters | Объект S-параметра |
vswr | Коэффициент стоячей волны напряжения антенны |
Создайте и просмотрите диполь длиной 2 м и шириной 0,5 м.
d = dipole('Width',0.05)d =
dipole with properties:
Length: 2
Width: 0.0500
FeedOffset: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
show(d)
Вычислите импеданс диполя в диапазоне частот от 50 МГц до 100 МГц.
d = dipole('Width',0.05);
impedance(d,linspace(50e6,100e6,51))
Создание дипольной антенны, опирающейся на диэлектрическую подложку и бесконечный отражатель.
Создайте дипольную антенну длиной 0,15 м и шириной 0,015 м.
d = dipole('Length',0.15,'Width',0.015, 'Tilt',90,'TiltAxis',[0 1 0]);
Создайте отражатель, используя дипольную антенну в качестве возбудителя и диэлектрик, teflon в качестве подложки.
t = dielectric('Teflon')t =
dielectric with properties:
Name: 'Teflon'
EpsilonR: 2.1000
LossTangent: 2.0000e-04
Thickness: 0.0060
For more materials see catalog
rf = reflector('Exciter',d,'Spacing',7.5e-3,'Substrate',t);
Установить длину опорной плоскости отражателя в inf. Просмотрите структуру.
rf.GroundPlaneLength = inf; show(rf)
Рассчитайте диаграмму направленности антенны на частоте 70 МГц.
pattern(rf,70e6)
[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.
[2] Волакис, Джон. Руководство по антенной инженерии, 4-й ред. Нью-Йорк: Макграу-Хилл, 2007.
