Радиационная эффективность антенны
Создайте монопольную антенну с верхней шляпкой.
m = metal('Lead'); ant = monopoleTopHat('Conductor',m); show(ant)
Постройте график эффективности излучения антенны в диапазоне частот 20-80 МГц.
efficiency(ant,linspace(40e6,100e6,41))
Создание и визуализация микрополосковых антенн с PEC, медными, серебряными и алюминиевыми металлическими патчами.
ant_patchPEC = patchMicrostrip('Substrate',dielectric('Air'),'Conductor',metal('PEC')); ant_patchCopper = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Copper')); ant_patchSilver = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Silver')); ant_patchAluminium = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Aluminium'));
Сравните эффективность излучения этих антенн на частоте 1 ГГц.
Eff_patchPEC = efficiency(ant_patchPEC,1e09)
Eff_patchPEC = 1
Eff_patchCopper = efficiency(ant_patchCopper,1e09)
Eff_patchCopper = 0.4689
Eff_patchSilver = efficiency(ant_patchSilver,1e09)
Eff_patchSilver = 0.4101
Eff_patchAluminium = efficiency(ant_patchAluminium,1e09)
Eff_patchAluminium = 0.4669
Средняя по времени плотность мощности, излучаемая антенной, составляет:

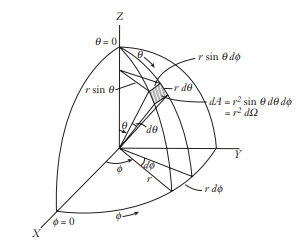

где, r = радиус сферы,
λ, λ = сферические углы координат,
E, H = напряженность электрического и магнитного полей соответственно.
Общая мощность, излучаемая антенной, составляет:
где, U = интенсивность излучения (W/единичный сплошной угол),
dΛ = элемент сплошного угла.
Эффективность излучения определяется как:
где, Pin = общая входная мощность.
