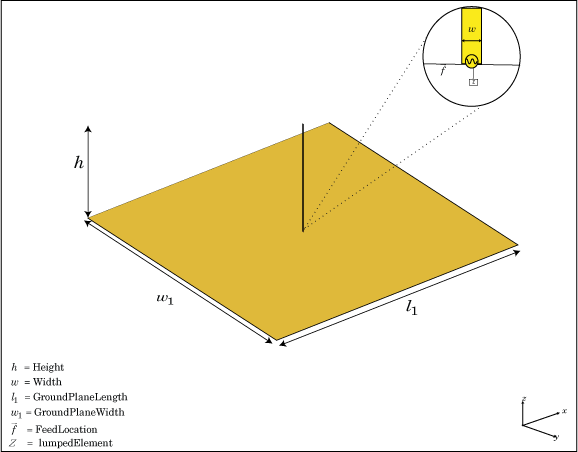

Создайте резистор с полным сопротивлением 50 Ом. Любая чистая резистивная нагрузка имеет неизменяемый импеданс при изменении частоты.

le = lumpedElement('Impedance',50);

Создайте дипольную антенну. Вычислите импеданс антенны без загрузки антенны.

d = dipole;
i1 = impedance(d,70e6)

i1 = 73.2580 - 0.6797i

Загрузите антенну с помощью частотно-независимого резистора. Рассчитайте импеданс антенны.

d.Load = le;
i1e1 = impedance(d,70e6)

i1e1 = 1.2326e+02 - 6.7973e-01i

Измените частоту на 85 МГц и рассчитайте импеданс антенны.

ile2 = impedance(d,85e6)

ile2 = 2.3009e+02 + 1.1005e+02i

Создайте дипольную антенну, используя одну нагрузку на входе антенны и одну нагрузку в месте над входом антенны.

Создайте дипольную антенну.

d = dipole;

Создайте два скошенных элемента для загрузки дипольной антенны.

Один скошенный элемент импеданса, 50 Ohms, загружает антенну на линии питания.

l1 = lumpedElement('Impedance', complex(50, -20), 'Location', 'feed');

Второй скошенный элемент комплексного импеданса, 50+ j*20 Ohms, загружает антенну сверху. Найдите нагрузку на половине расстояния от подачи.

l2 = lumpedElement('Impedance', complex(50, -20), 'Location', [0 0 0.5]);

Добавьте две нагрузки к дипольной антенне.

 d.Load = [l1, l2];

Просмотрите дипольную антенну.

show(d);
