Интерактивный график диаграмм излучения в полярном формате

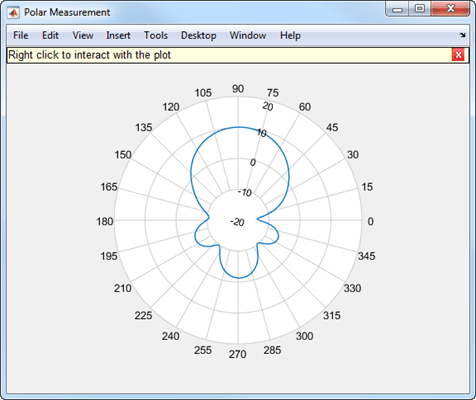

polarpattern класс строит диаграммы направленности антенны или решетки в интерактивном полярном формате. Можно также распечатать другие типы полярных данных. Эти графики используются при необходимости интерактивной визуализации или измерения данных. Щелкните правой кнопкой мыши окно Полярные измерения (Polar Measurement), чтобы изменить свойства, увеличить масштаб изображения или добавить дополнительные данные на график.
polarpattern строит диаграммы направленности антенны или решетки и другие типы данных в полярном формате. polarpattern строит график значений полей диаграмм излучения для визуализации и измерения. Щелкните правой кнопкой мыши полярный график для взаимодействия.
polarpattern( создает полярный график со значениями величины в векторе data)d. На этом полярном графике углы равномерно разнесены по единичной окружности, начиная с 0 степени.
p = polarpattern(___)
p = polarpattern('gco')
polarpattern(___,Name,Value) создает полярный график с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение свойства. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию. Список всех свойств Name,Value пары, использование details(p). Список всех свойств Name,Value пары, использование details(p). С помощью свойств можно извлечь любые данные из диаграммы направленности из полярного графика. Например, p = polarpattern(data,'Peaks',3) идентифицирует и отображает три максимальных пика в данных шаблона.
Список свойств см. в разделе Свойства полярного массива.
polarpattern( создает полярный график с помощью маркера перемещения осей, ax,___)ax вместо текущей ручки осей.
add | Добавление данных к существующему полярному графику |
addCursor | Добавление курсора к полярному углу графика |
animate | Замена существующих данных новыми данными для анимации |
createLabels | Создание меток условных обозначений |
findLobes | Данные основного, заднего и бокового лепестков |
replace | Замена существующих данных новыми данными на полярном графике |
showPeaksTable | Показать или скрыть таблицу пиковых маркеров |
showSpan | Показать или скрыть диапазон углов между двумя маркерами |
Создайте антенну Вивальди по умолчанию и рассчитайте направленность на частоте 1,5 ГГц.
v = vivaldi; V = pattern(v,1.5e9,0,0:1:360);
Постройте график полярной картины рассчитанной направленности.
P = polarpattern(V);
Создайте антенну полости по умолчанию. Вычислите направленность антенны и запишите данные в cavity.pln с использованием msiwrite функция.
c = cavity; msiwrite(c,2.8e9,'cavity','Name','Cavity Antenna Specifications');
Считывание файла спецификации полости в Horizontal, Vertical, и Optional структур с использованием msiread функция.
[Horizontal,Vertical,Optional] = msiread('cavity.pln')Horizontal = struct with fields:
PhysicalQuantity: 'Gain'
Magnitude: [360x1 double]
Units: 'dBi'
Azimuth: [360x1 double]
Elevation: 0
Frequency: 2.8000e+09
Slice: 'Elevation'
Vertical = struct with fields:
PhysicalQuantity: 'Gain'
Magnitude: [360x1 double]
Units: 'dBi'
Azimuth: 0
Elevation: [360x1 double]
Frequency: 2.8000e+09
Slice: 'Azimuth'
Optional = struct with fields:
name: 'Cavity Antenna Specifications'
frequency: 2.8000e+09
gain: [1x1 struct]
Постройте полярный рисунок полости на азимутальных углах.
P = polarpattern(Horizontal.Azimuth,Horizontal.Magnitude);
Создайте монополюсную антенну по умолчанию и рассчитайте направленность на частоте 75 МГц.
m = monopole; M = pattern(m,75e6,0,0:1:360);
Постройте график полярной диаграммы направленности антенны.
P = polarpattern(M,'TitleTop','Polar Pattern of Monopole');
Создайте дипольную антенну по умолчанию и рассчитайте направленность на частоте 75 МГц.
d = dipole; D = pattern(d,75e6,0,0:1:360);
Постройте график полярной диаграммы направленности антенны и отобразите свойства графика.
P = polarpattern(D);
details(P)
internal.polari handle with properties:
Interactive: 1
LegendLabels: ''
AntennaMetrics: 0
CleanData: 1
AngleData: [361x1 double]
MagnitudeData: [361x1 double]
IntensityData: []
AngleMarkers: [0x1 struct]
CursorMarkers: [0x1 struct]
PeakMarkers: [0x1 struct]
ActiveDataset: 1
AngleLimVisible: 0
LegendVisible: 0
Span: 0
TitleTop: ''
TitleBottom: ''
Peaks: []
FontSize: 10
MagnitudeLim: [-50 10]
MagnitudeAxisAngle: 75
MagnitudeTick: [-40 -20 0]
MagnitudeTickLabelColor: 'k'
AngleLim: [0 360]
AngleTickLabel: {1x24 cell}
AngleTickLabelColor: 'k'
TitleTopFontSizeMultiplier: 1.1000
TitleBottomFontSizeMultiplier: 0.9000
TitleTopFontWeight: 'bold'
TitleBottomFontWeight: 'normal'
TitleTopTextInterpreter: 'none'
TitleBottomTextInterpreter: 'none'
TitleTopOffset: 0.1500
TitleBottomOffset: 0.1500
ToolTips: 1
MagnitudeLimBounds: [-Inf Inf]
MagnitudeFontSizeMultiplier: 0.9000
AngleFontSizeMultiplier: 1
AngleAtTop: 90
AngleDirection: 'ccw'
AngleResolution: 15
AngleTickLabelRotation: 0
AngleTickLabelFormat: '360'
AngleTickLabelColorMode: 'contrast'
PeaksOptions: {}
AngleTickLabelVisible: 1
Style: 'line'
DataUnits: 'dB'
DisplayUnits: 'dB'
NormalizeData: 0
ConnectEndpoints: 0
DisconnectAngleGaps: 0
EdgeColor: 'k'
LineStyle: '-'
LineWidth: 1
FontName: 'Helvetica'
FontSizeMode: 'auto'
GridForegroundColor: [0.8000 0.8000 0.8000]
GridBackgroundColor: 'w'
DrawGridToOrigin: 0
GridOverData: 0
GridAutoRefinement: 0
GridWidth: 0.5000
GridVisible: 1
ClipData: 1
TemporaryCursor: 1
MagnitudeLimMode: 'auto'
MagnitudeAxisAngleMode: 'auto'
MagnitudeTickMode: 'auto'
MagnitudeTickLabelColorMode: 'contrast'
MagnitudeTickLabelVisible: 1
MagnitudeUnits: ''
IntensityUnits: ''
Marker: 'none'
MarkerSize: 6
Parent: [1x1 Figure]
NextPlot: 'replace'
ColorOrder: [7x3 double]
ColorOrderIndex: 1
SectorsColor: [16x3 double]
SectorsAlpha: 0.5000
View: 'full'
ZeroAngleLine: 0
Использовать Clean Data в Antenna Metrics для удаления значений -inf и NaN в монопольной полярной диаграмме направленности антенны. Рекомендуется использовать Clean Data для частичных данных со значениями -inf и NaN.
m = monopole; m.GroundPlaneLength = inf;
Постройте график ширины луча антенны на частоте 70 МГц.
figure; beamwidth(m,70e6,0,-50:30)
Постройте график диаграммы направленности антенны на частоте 70 МГц.
figure; pattern(m,70e6,0,-50:30);
Использовать polarpattern просмотр антенных метрик диаграммы направленности.
P = polarpattern('gco');
P.AntennaMetrics = 1;
Сравните график ширины луча и график полярпаттерна. Вы увидите, что метрика антенны неправильно представляет ширину луча.
Использовать Clean Data для очистки значений -inf и NaN.
После использования Clean Data, вы видите, что расчет ширины луча полярпаттерна соответствует расчету ширины графика луча.
