Антенное питание обычно использует обычную линию передачи через два электрически близких терминала. Модель питания и расположение питания являются очень важными переменными в анализе антенны, поскольку входной импеданс в местоположении питания влияет на результирующую направленность диаграммы направленности и усиление антенны. Антенна может питаться с помощью разомкнутой проводной линии передачи или коаксиального питания через плоскость заземления. Эти системы питания непосредственно влияют на характеристики полного сопротивления антенны. В Antenna Toolbox™ используется модель питания источника дельта-зазора.
Источник дельта-зазора моделирует подачу, предполагая, что электрическое поле существует только в небольшом зазоре между выводами. В случае краевых элементов RWG поле зазора описывается с использованием генератора дельта-функции или питающей краевой модели. Эта модель предполагает, что напряжение возбуждения на клеммах питания имеет постоянное значение Vi и нулевое значение. Падающее электрическое поле определяется как:
где:
start- Электрический потенциал
V - Напряжение на зазоре
Δ - ширина зазора
. Это электрическое поле также является постоянным на клеммах питания и нулевым в других местах.

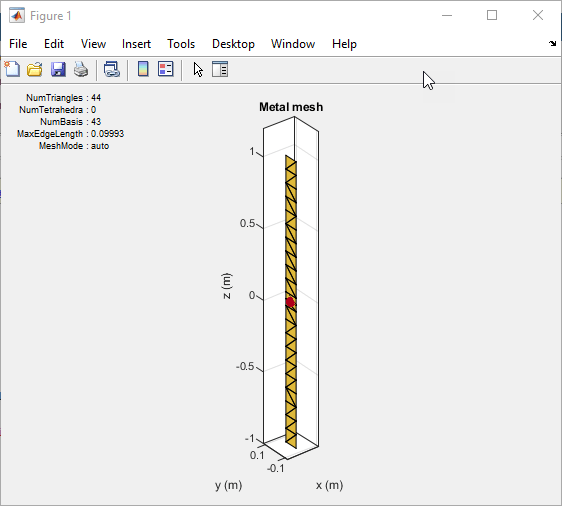

Создайте дипольную антенну с помощью dipole объект и сетка антенны.
ant = dipole; i = impedance(ant,75e6) mesh(ant)
Увеличьте изображение области питания антенны. Вы увидите, что точка подачи имеет одну общую кромку. В случае диполя это место, где существует зазор. Здесь напряжение равно 1, а приложенная фаза равна 0 градусам. Везде на диполе напряжение будет равно нулю.

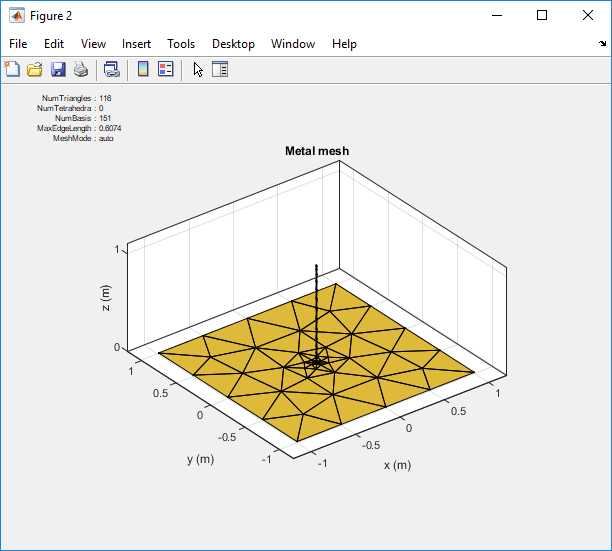

Создайте монопольную антенну с помощью monopole объект и сетка антенны.
ant = monopole; i = impedance(ant,75e6) mesh(ant)

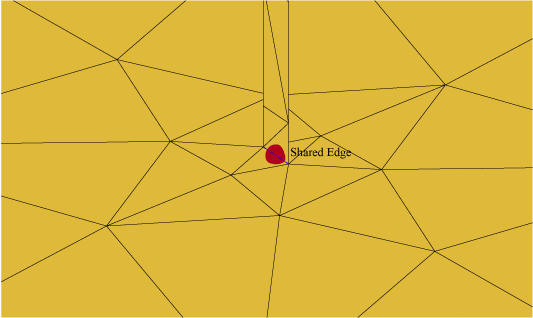

Увеличьте изображение области питания антенны. Вы увидите, что точка подачи имеет одну общую кромку между вертикальным радиатором и опорной плоскостью. В случае с монополем это место, где существует разрыв. Здесь напряжение равно 1, а приложенная фаза равна 0 градусам. Везде на диполе напряжение будет равно нулю.
Можно также улучшить подачу с одной кромкой, создав более точную подачу с несколькими кромками с помощью pcbStack.

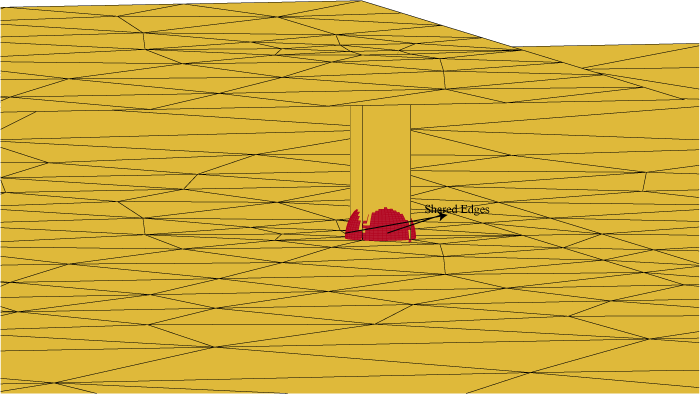

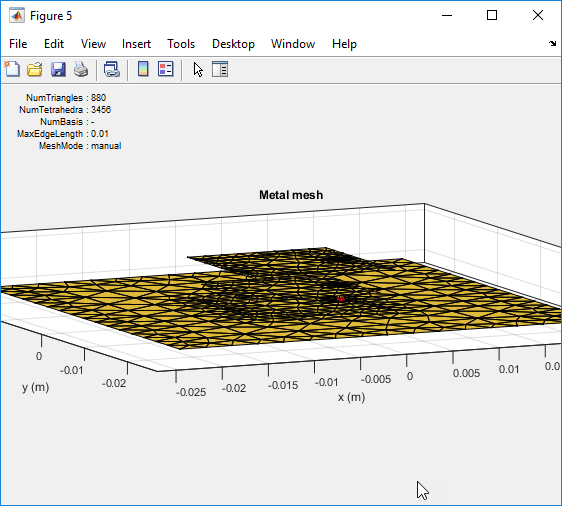

Рассмотрим приведенную выше сетку для уложенной в стопку патч-антенны с твердотельной квадратной моделью подачи. Увеличьте изображение модели подачи. Видно, что твердотельная квадратная подача имеет четыре ребра, соединенных с нулевой плоскостью. Эта модель подачи увеличивает число неизвестных, но пытается более точно представить геометрию подачи.
Примечание
Чтобы создать накопленную патч-антенну, см. раздел Моделирование и анализ накопленной патч-антенны с зондовым питанием.
