монополь

Создание монопольной антенны на прямоугольной плоскости заземления

развернуть все на странице

Описание

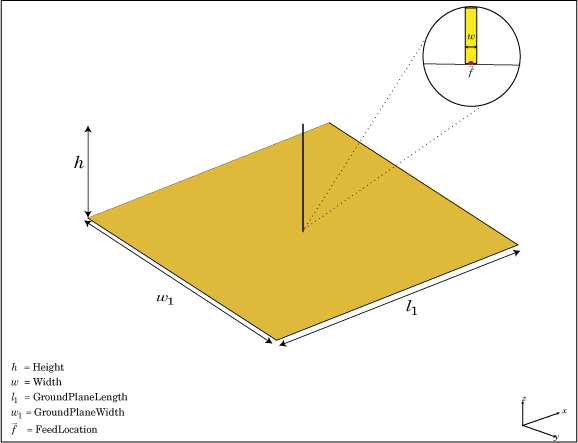

monopole объект представляет собой монопольную антенну, установленную над прямоугольной плоскостью заземления.

Ширина монопольника связана с диаметром эквивалентного цилиндрического монопольника уравнением

w = 2d = 4r

, где:

  • d - диаметр эквивалентного цилиндрического монополя

  • r - радиус эквивалентного цилиндрического монополя.

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. Монополем по умолчанию является питание от центра. Точка подачи совпадает с началом координат. Начало координат расположено на плоскости X-Y.

Создание

Синтаксис

mpl = монополь
mpl = монополь (имя, значение)

Описание

mpl = monopole создает четвертьволновую монопольную антенну.

пример

mpl = monopole(Name,Value) создает четвертьволновую монопольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

Высота вертикального элемента по оси z, заданная как скаляр в метрах. По умолчанию высота выбирается для рабочей частоты 75 МГц.

Пример: 'Height',3

Типы данных: double

Ширина монополя, заданная как скаляр в метрах.

Примечание

Ширина монополя должна быть меньше 'Height'/ 4 и более 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

Ширина нулевой плоскости вдоль оси y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: mpl.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите монополь длиной 1 м, шириной 0,01 м и плоскостью заземления размером 2,5mx2,5m.

m = monopole('GroundPlaneLength',2.5,'GroundPlaneWidth',2.5)
m =
  monopole with properties:

               Height: 1
                Width: 0.0100
    GroundPlaneLength: 2.5000
     GroundPlaneWidth: 2.5000
           FeedOffset: [0 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(m)

Figure contains an axes. The axes with title monopole antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Диаграмма направленности монополя на частоте 75 МГц.

m = monopole('GroundPlaneLength',2.5, 'GroundPlaneWidth',2.5);
pattern (m,75e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 4 objects of type patch, surface.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по антенной инженерии, 4-й ред. Нью-Йорк: Макграу-Хилл, 2007.
