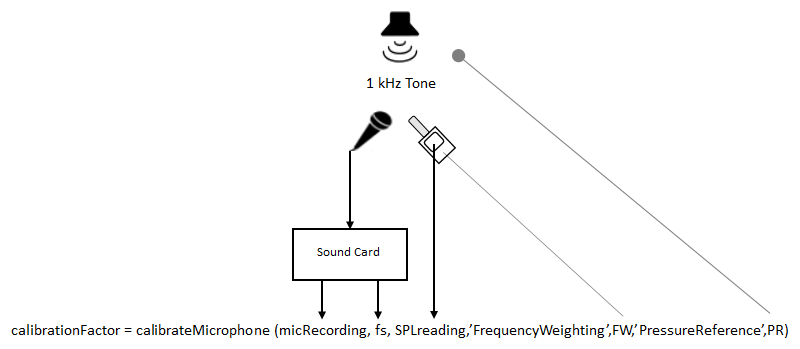

На этой схеме показана настройка, использованная в примере:

Для запуска этого примера необходимо подключить микрофон и громкоговоритель к полнодуплексной звуковой карте и использовать SPL-счетчик для определения истинного уровня громкости.

Создание audioOscillator создание синусоидальной волны 1 кГц с частотой дискретизации 48 кГц.

fs = 48e3;
osc = audioOscillator("sine",1e3,"SampleRate",fs);

Создание audioPlayerRecorder объект для записи синусоидальной волны в громкоговоритель и одновременного считывания с микрофона.

playRec = audioPlayerRecorder(fs);

Создать dsp.AsyncBuffer объект для хранения звука, записанного с микрофона. Укажите емкость буфера для хранения данных за 3 секунды.

dur = 3;
buff = dsp.AsyncBuffer(dur*fs);

В цикле, в течение трех секунд:

Во время выполнения цикла обратите внимание на истинное измерение SPL, полученное от измерителя SPL. После завершения прочтите содержимое объекта буфера.

numFrames = dur*(fs/osc.SamplesPerFrame);
for ii = numFrames
    audioOut = osc();
    audioIn = playRec(audioOut);
    write(buff,audioIn);
end

SPL = 78.2; % read from physical SPL meter

micRecording = read(buff);

Вычислите коэффициент калибровки микрофона.

calibrationFactor = calibrateMicrophone(micRecording,playRec.SampleRate,SPL);

На схеме показан пример настройки и потока данных.

Для запуска этого примера необходимо подключить микрофон к аудиокарте, сгенерировать тональный сигнал 1 кГц с помощью внешнего устройства и использовать счетчик SPL для определения истинного уровня громкости.

Укажите частоту дискретизации 48 кГц для аудиоустройства и 3-секундную длительность для получения звука. Создание audioDeviceReader объект для чтения с аудиоустройства.

fs = 48e3;
dur = 3;

deviceReader = audioDeviceReader(fs);

Создать dsp.AsyncBuffer объект для хранения потокового звука.

buff = dsp.AsyncBuffer(dur*fs);

Запустите тестовый тональный сигнал 1 кГц с помощью внешнего громкоговорителя. Затем в цикле считывайте данные с аудиоустройства и записывайте их в буфер. Во время выполнения цикла обратите внимание на истинное измерение SPL, полученное от измерителя SPL. После завершения прочтите содержимое объекта буфера.

tic
while toc < dur
    audioIn = deviceReader();
    write(buff,audioIn);
end

SPL = 77.7; % read from physical SPL meter

micRecording = read(buff);

Вычислите коэффициент калибровки микрофона.

calibrationFactor = calibrateMicrophone(micRecording,deviceReader.SampleRate,SPL);
