Оценка основной частоты звукового сигнала
f0 = pitch(audioIn,fs,Name,Value)Name,Value аргументы пары.
Считывание звукового сигнала. Звонить pitch для оценки фундаментальной частоты во времени.
[audioIn,fs] = audioread('Hey.ogg');
f0 = pitch(audioIn,fs);Прослушайте звуковой сигнал и постройте график сигнала и основного тона. pitch функция возвращает оценку основной частоты во времени, но оценка действительна только для гармонических областей.
sound(audioIn,fs) tiledlayout(2,1) nexttile plot(audioIn) xlabel('Sample Number') ylabel('Amplitude') nexttile plot(f0) xlabel('Frame Number') ylabel('Pitch (Hz)')
Считывайте аудиосигнал и извлекайте тон.
[x,fs] = audioread('singing-a-major.ogg'); t = (0:size(x,1)-1)/fs; winLength = round(0.05*fs); overlapLength = round(0.045*fs); [f0,idx] = pitch(x,fs,'Method','SRH','WindowLength',winLength,'OverlapLength',overlapLength); tf0 = idx/fs;
Прослушайте звук и постройте график оценок звука и основного тона.
sound(x,fs) figure tiledlayout(2,1) nexttile plot(t,x) ylabel('Amplitude') title('Audio Signal') axis tight nexttile plot(tf0,f0) xlabel('Time (s)') ylabel('Pitch (Hz)') title('Pitch Estimations') axis tight
pitch функция оценивает шаг для перекрывающихся окон анализа. Оценки основного тона действительны только в том случае, если окно анализа имеет гармоническую составляющую. Позвоните в harmonicRatio использование одного и того же окна и длины перекрытия, используемых для обнаружения основного тона. Постройте график отношения звука, основного тона и гармоник.
hr = harmonicRatio(x,fs,"Window",hamming(winLength,'periodic'),"OverlapLength",overlapLength); figure tiledlayout(3,1) nexttile plot(t,x) ylabel('Amplitude') title('Audio Signal') axis tight nexttile plot(tf0,f0) ylabel('Pitch (Hz)') title('Pitch Estimations') axis tight nexttile plot(tf0,hr) xlabel('Time (s)') ylabel('Ratio') title('Harmonic Ratio') axis tight
Используйте отношение гармоник в качестве порога для допустимых решений основного тона. Если гармоническое отношение меньше порогового значения, установите для решения о тоне значение NaN. Постройте график результатов.
threshold = 0.9; f0(hr < threshold) = nan; figure plot(tf0,f0) xlabel('Time (s)') ylabel('Pitch (Hz)') title('Pitch Estimations') grid on
Прочитайте в звуковом сигнале женского голоса, сказав «громкость выше» пять раз. Слушайте звук.
[femaleVoice,fs] = audioread('female-volume-up.ogg');
sound(femaleVoice,fs)Читать в аудиосигнале мужского голоса, говоря «громкость вверх» пять раз. Слушайте звук.
maleVoice = audioread('male-volume-up.ogg');
sound(maleVoice,fs)Извлеките шаг из женской и мужской записей. Построить гистограммы оценок основного тона для мужской и женской аудиозаписей. Гистограммы имеют схожую форму. Это происходит потому, что решения о тоне содержат результаты для невокализированной речи и областей молчания.
f0Female = pitch(femaleVoice,fs); f0Male = pitch(maleVoice,fs); figure numBins = 20; histogram(f0Female,numBins,"Normalization","probability"); hold on histogram(f0Male,numBins,"Normalization","probability"); legend('Female Voice','Male Voice') xlabel('Pitch (Hz)') ylabel('Probability') hold off
Используйте detectSpeech функция для выделения областей речи в аудиосигнале и затем извлечения основного тона только из этих областей речи.
speechIndices = detectSpeech(femaleVoice,fs); f0Female = []; for ii = 1:size(speechIndices,1) speechSegment = femaleVoice(speechIndices(ii,1):speechIndices(ii,2)); f0Female = [f0Female;pitch(speechSegment,fs)]; end speechIndices = detectSpeech(maleVoice,fs); f0Male = []; for ii = 1:size(speechIndices,1) speechSegment = maleVoice(speechIndices(ii,1):speechIndices(ii,2)); f0Male = [f0Male;pitch(speechSegment,fs)]; end
Построить гистограммы оценок основного тона для мужской и женской аудиозаписей. Распределения шага теперь отображаются так, как и ожидалось.
figure histogram(f0Female,numBins,"Normalization","probability"); hold on histogram(f0Male,numBins,"Normalization","probability"); legend('Female Voice','Male Voice') xlabel('Pitch (Hz)') ylabel('Probability')
Загрузите аудиофайл введения Für Elise и частоту дискретизации звука.
load FurElise.mat song fs sound(song,fs)
Позвоните в pitch функция с помощью фильтра оценки тангажа (PEF), диапазон поиска от 50 до 800 Гц, длительность окна 80 мс, длительность перекрытия 70 мс и средняя длина фильтра 10. Постройте график результатов.
method ="PEF"; range = [
50,
800]; % hertz winDur =
0.08; % seconds overlapDur =
0.07; % seconds medFiltLength =
10; % frames winLength = round(winDur*fs); overlapLength = round(overlapDur*fs); [f0,loc] = pitch(song,fs, ... 'Method',method, ... 'Range',range, ... 'WindowLength',winLength, ... 'OverlapLength',overlapLength, ... "MedianFilterLength",medFiltLength); t = loc/fs; plot(t,f0) ylabel('Pitch (Hz)') xlabel('Time (s)') grid on
Создать dsp.AudioFileReader объект для чтения в аудио покадровом режиме.
fileReader = dsp.AudioFileReader('singing-a-major.ogg');Создать voiceActivityDetector обеспечение возможности обнаружения наличия голоса в потоковом аудио.
VAD = voiceActivityDetector;
Пока есть непрочитанные выборки, считайте из файла и определите вероятность того, что кадр содержит голосовую активность. Если кадр содержит речевую активность, выполните вызов pitch для оценки основной частоты звукового кадра. Если кадр не содержит речевой активности, объявите основную частоту как NaN.
f0 = []; while ~isDone(fileReader) x = fileReader(); if VAD(x) > 0.99 decision = pitch(x,fileReader.SampleRate, ... "WindowLength",size(x,1), ... "OverlapLength",0, ... "Range",[200,340]); else decision = NaN; end f0 = [f0;decision]; end
Постройте график обнаруженного контура основного тона во времени.
t = linspace(0,(length(f0)*fileReader.SamplesPerFrame)/fileReader.SampleRate,length(f0)); plot(t,f0) ylabel('Fundamental Frequency (Hz)') xlabel('Time (s)') grid on
Различные способы оценки основного тона обеспечивают компромиссы с точки зрения устойчивости к шуму, точности, оптимального запаздывания и затрат на вычисления. В этом примере сравнивается производительность различных алгоритмов обнаружения основного тона с точки зрения полной ошибки основного тона (GPE) и времени вычисления при различных условиях шума.
Подготовка тестовых сигналов
Загрузите аудиофайл и определите количество его образцов. Также загрузите истинный шаг, соответствующий аудиофайлу. Истинный шаг был определен как среднее из нескольких сторонних алгоритмов в файле чистой речи.
[audioIn,fs] = audioread('Counting-16-44p1-mono-15secs.wav'); numSamples = size(audioIn,1); load TruePitch.mat truePitch
Создание тестовых сигналов путем добавления шума к звуковому сигналу в заданных SNR. mixSNR функция является функцией удобства, локальной для этого примера, которая принимает сигнал, шум и запрошенное SNR и возвращает шумный сигнал по запросу SNR.
testSignals = zeros(numSamples,4); turbine = audioread('Turbine-16-44p1-mono-22secs.wav'); testSignals(:,1) = mixSNR(audioIn,turbine,20); testSignals(:,2) = mixSNR(audioIn,turbine,0); whiteNoiseMaker = dsp.ColoredNoise('Color','white','SamplesPerFrame',size(audioIn,1)); testSignals(:,3) = mixSNR(audioIn,whiteNoiseMaker(),20); testSignals(:,4) = mixSNR(audioIn,whiteNoiseMaker(),0);
Сохраните шумовые условия и имена алгоритмов в виде массивов ячеек для маркировки и индексирования.
noiseConditions = {'Turbine (20 dB)','Turbine (0 dB)','WhiteNoise (20 dB)','WhiteNoise (0 dB)'};
algorithms = {'NCF','PEF','CEP','LHS','SRH'};Выполнить алгоритмы определения шага
Предварительно распределить массивы для хранения решений основного тона для каждого алгоритма и пары условий шума и информации синхронизации. В цикле вызовите pitch функция на каждой комбинации алгоритма и шумового состояния. Каждый алгоритм имеет оптимальную длину окна, связанную с ним. В этом примере для простоты используется длина окна по умолчанию для всех алгоритмов. Используйте 3-элементный медианный фильтр для сглаживания решений о тангаже.
f0 = zeros(numel(truePitch),numel(algorithms),numel(noiseConditions)); algorithmTimer = zeros(numel(noiseConditions),numel(algorithms)); for k = 1:numel(noiseConditions) x = testSignals(:,k); for i = 1:numel(algorithms) tic f0temp = pitch(x,fs, ... 'Range',[50 300], ... 'Method',algorithms{i}, ... 'MedianFilterLength',3); algorithmTimer(k,i) = toc; f0(1:max(numel(f0temp),numel(truePitch)),i,k) = f0temp; end end
Сравнить общую ошибку шага
Грубая ошибка основного тона (GPE) является популярной метрикой при сравнении алгоритмов обнаружения основного тона. ГПЭ определяется как доля решений основного тона, для которых относительная ошибка выше заданного порога, традиционно 20% в исследованиях речи. Вычислите GPE и распечатайте его в окне команд.
idxToCompare = ~isnan(truePitch); truePitch = truePitch(idxToCompare); f0 = f0(idxToCompare,:,:); p = 0.20; GPE = mean( abs(f0(1:numel(truePitch),:,:) - truePitch) > truePitch.*p).*100; for ik = 1:numel(noiseConditions) fprintf('\nGPE (p = %0.2f), Noise = %s.\n',p,noiseConditions{ik}); for i = 1:size(GPE,2) fprintf('- %s : %0.1f %%\n',algorithms{i},GPE(1,i,ik)) end end
GPE (p = 0.20), Noise = Turbine (20 dB).
- NCF : 0.9 % - PEF : 0.4 % - CEP : 8.2 % - LHS : 8.2 % - SRH : 6.0 %
GPE (p = 0.20), Noise = Turbine (0 dB).
- NCF : 5.6 % - PEF : 24.5 % - CEP : 11.6 % - LHS : 9.4 % - SRH : 46.8 %
GPE (p = 0.20), Noise = WhiteNoise (20 dB).
- NCF : 0.9 % - PEF : 0.0 % - CEP : 12.9 % - LHS : 6.9 % - SRH : 2.6 %
GPE (p = 0.20), Noise = WhiteNoise (0 dB).
- NCF : 0.4 % - PEF : 0.0 % - CEP : 23.6 % - LHS : 7.3 % - SRH : 1.7 %
Рассчитайте среднее время обработки одной секунды данных для каждого из алгоритмов и распечатайте результаты.
aT = sum(algorithmTimer)./((numSamples/fs)*numel(noiseConditions)); for ik = 1:numel(algorithms) fprintf('- %s : %0.3f (s)\n',algorithms{ik},aT(ik)) end
- NCF : 0.021 (s) - PEF : 0.080 (s) - CEP : 0.018 (s) - LHS : 0.028 (s) - SRH : 0.067 (s)

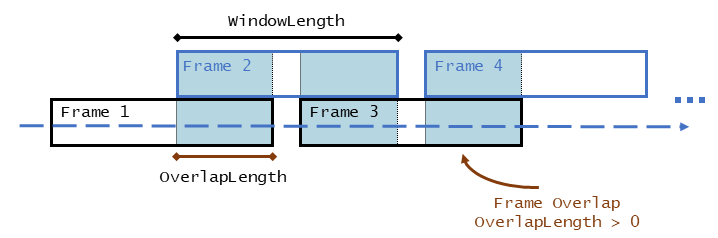

pitch функция сегментирует вход звука в соответствии с WindowLength и OverlapLength аргументы. Основная частота оценивается для каждого кадра. Вывод местоположений, loc содержит самые последние выборки (наибольшие номера выборки) соответствующего кадра.
Описание алгоритмов, используемых для оценки основной частоты, см. в соответствующих ссылках:
[1] Атал, Б.С. «Автоматическое распознавание динамика по контурам основного тона». Журнал Акустического общества Америки. Т. 52, № 6B, 1972, с. 1687-1697.
[2] Гонсалес, Сира и Майк Брукс. 19-я Европейская конференция по обработке сигналов. Барселона, 2011, стр. 451-455.
[3] Нолл, Майкл А. «Определение шага цепструма». Журнал Акустического общества Америки. т. 31, № 2, 1967, с. 293-309.
[4] Гермес, Дик Дж. «Измерение шага субгармоническим суммированием». Журнал Акустического общества Америки. т. 83, № 1, 1988, с. 257-264.
[5] Drugman, Томас и Абир Алван. «Совместное надежное обнаружение озвучивания и оценка основного тона на основе остаточных гармоник». Материалы ежегодной конференции Международной ассоциации речевой коммуникации, ИНТЕРСПИЧ. 2011, стр 1973–1976.
audioFeatureExtractor | detectSpeech | harmonicRatio | mfcc | shiftPitch
