Открытая термодинамическая система постоянного объема с теплопередачей
Блок силового агрегата/движитель/компоненты двигателя внутреннего сгорания/основной поток

Блок Control Volume System моделирует термодинамическую систему с открытым постоянным объемом и теплопередачей. Блок использует сохранение массы и энергии, предполагая идеальный газ, для определения давления и температуры. Блок реализует блок пневматической камеры постоянного объема, который включает тепловые эффекты, связанные с подкапотом пассажирских транспортных средств. Можно задать модели теплопередачи:
Постоянный
Внешний вход
Конвекция наружной стенки
Блок «Система управления объемом» можно использовать для представления компонентов двигателя, содержащих объем, включая трубы и коллекторы.
Блок системы управления объемом реализует камеру постоянного объема, содержащую идеальный газ. Для определения скорости изменения температуры и давления блок использует уравнение непрерывности и первый закон термодинамики.
dPvoldt=PvolTvoldTvoldt+RTvolVch∑m˙i
Блок использует это уравнение для энтальпии, зависящей от объема.
cpTvol
Уравнения используют эти переменные.
Массовый расход в порту | |
| qi | Расход тепла в порту |
| Vch | Объем камеры |
| Pvol | Абсолютное давление в камере |
| R | Идеальная газовая постоянная |
| условная цена | Удельное тепло при постоянном объеме |
| Tvol | Абсолютная температура газа |
| Qwall | Скорость теплопередачи стенки |
| hvol | Объёмно-специфическая энтальпия |
| CP | Удельная теплоемкость |
Блок источника управляющего объема является частью поточной сети. Блоки в сети определяют массовые доли, которые блок будет отслеживать во время моделирования. Блок может отслеживать эти массовые доли:
O2 - Кислород
N2 - Азот
UnburnedFuel - Несгоревшее топливо
CO2 - Углекислый газ
H2O - Вода
CO - Монооксид углерода
NO - Оксид азота
NO2 - Диоксид азота
PM - Твердые частицы
Air - Воздух
BurnedGas - Сгоревший газ
Используя сохранение массы для каждой газовой составляющей, это уравнение определяет изменение скорости:
∑m˙iyi,j+yvol,j∑m˙i)
Уравнения используют эти переменные.
| Vch | Объем камеры |
| Pvol | Абсолютное давление в камере |
| R | Идеальная газовая постоянная |
| Tvol | Абсолютная температура газа |
| yi, j | Массовая доля I-го порта для j = O2, N2, несгоревшего топлива, CO2, H2O, CO, NO, NO2, ТЧ, воздуха и сгоревшего газа |
| yvol, j | Регулируемая объемная массовая доля для j = O2, N2, несгоревшего топлива, CO2, H2O, CO, NO, NO2, ТЧ, воздуха и сгоревшего газа |
Массовый расход для i = O2, N2, несгоревшего топлива, CO2, H2O, CO, NO, NO2, ТЧ, воздуха и сгоревшего газа |

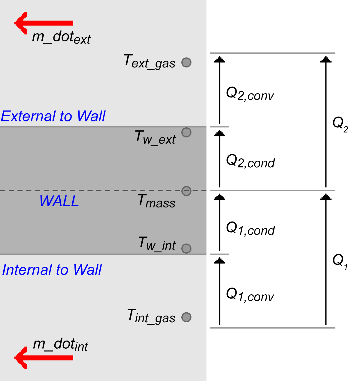

Для расчета теплопередачи можно настроить блок источника управляющего объема для расчета теплопередачи по стенке контрольного объема.

Блок реализует эти уравнения для вычисления теплопередачи, Q1, от газа внутреннего контрольного объема до глубины внутренней стенки, Dint_cond.
, cond
Tint_gas−Tw_int)
Tw_int−Tmass)
Блок реализует эти уравнения для вычисления теплопередачи, Q2, от внешней глубины стенки, Dext_cond к внешнему газу.
Tw_ext−Text_gas)
Tmass − Tw _ ext)
Это уравнение выражает тепло, накопленное в тепловой массе.
Q2cpwallmwall
Блок определяет коэффициент теплопередачи внутренней конвекции с помощью справочной таблицы, которая является функцией среднего массового расхода.
Уравнения используют эти переменные.
| Q1 | Тепловой поток от внутреннего газа до заданной глубины стенки |
| Q1,conv | Конвекция теплового потока от внутреннего газа к внутренней стенке |
| Q1,cond | Теплопередача по проводимости |
| Q2 | Скорость теплопередачи |
| Q2,conv | Конвекционная теплопередача |
| Q2,cond | Теплопроводность от внешней средней части стенки к наружной стенке |
| Qmass | Тепло, хранящееся в тепловой массе |
| намек | Коэффициент теплопередачи внутренней конвекции |
| xint | Точки останова внутреннего массового расхода |
| Aint_conv | Зона конвекции внутреннего потока |
| Tint_gas | Температура газа внутри камеры |
| Tw_int | Температура внутренней стенки камеры |
| kint | Теплопроводность внутренней стенки |
| Aint_cond | Зона внутренней проводимости |
| Dint_cond | Толщина внутренней стенки |
| hext | Коэффициент теплопередачи внешней конвекции |
| xext | Точки останова внешней скорости |
| Aext_conv | Зона внешней конвекции |
| Text_gas | Температура наружного газа |
| Tw_ext | Температура наружной стенки камеры |
| kext | Теплопроводность наружной стенки |
| Aext_cond | Зона внешней проводимости |
| Dext_cond | Толщина наружной стенки |
| Tmass | Температура тепловой массы |
| cp_wall | Теплоемкость стен |
| mwall | Тепловая масса |
| Flwspd | Внешняя скорость потока |
Средний внутренний массовый расход |
Для учета мощности блок реализует это уравнение на основе количества входных и выходных портов.
| Сигнал шины | Описание | Уравнения | ||
|---|---|---|---|---|
|
|
| Порт | qi |
|
|
| Скорость теплопередачи от стенки к контрольному объему | - Qwall | |
|
|
| Расход тепла, хранящегося в контрольном объеме | Qwall) | |
Например, если настроить блок с 3 входными и 2 выходными портами, блок реализует эти уравнения
| Сигнал шины | Описание | Уравнения | ||
|---|---|---|---|---|
|
|
| Входной порт 1 тепловой поток | q1 |
| Входной порт 2, поток тепла | q2 | ||
| Входной порт 3 тепловой поток | q3 | ||
| Выходной порт 4 тепловой поток | q4 | ||
| Выходной порт 5 тепловой поток | q5 | ||
|
|
| Скорость теплопередачи от стенки к контрольному объему | - Qwall | |
|
|
| Расход тепла, хранящегося в контрольном объеме | Qwall) | |
[1] Хейвуд, Джон Б. Основы двигателя внутреннего сгорания. Нью-Йорк: Макгроу-Хилл, 1988.
