Сопоставленное ядро ядра

Модель стационарного ядра с использованием таблиц поиска

Библиотека:
Блок силового агрегата/движитель/компоненты двигателя внутреннего сгорания/основной двигатель

Описание

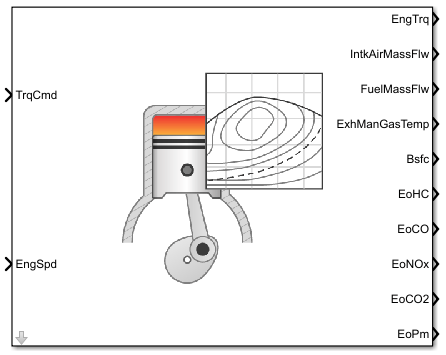

В блоке Mapped Core Engine реализована стационарная модель двигателя, использующая таблицы мощности, массового расхода воздуха, расхода топлива, температуры выхлопа, КПД и характеристик выбросов. Блок можно использовать для:

Аппаратное обеспечение управления двигателем в контуре (HIL).
Экономичность топлива на уровне транспортного средства и моделирование производительности.

Блок позволяет задать таблицы поиска для этих характеристик механизма. Таблицы поиска являются функциями нагрузки двигателя, L и частоты вращения двигателя N. Если выбрана опция Входная температура двигателя, таблицы также являются функцией температуры двигателя, Т.

Власть
Воздух
Топливо
Температура
Эффективность
Эмиссия
- Углеводороды (НС)
- Окись углерода (CO)
- Оксид азота и диоксид азота (NOx)
- Углекислый газ (_CO2)
- Выбросы твердых частиц (ТЧ)

Для привязки выходных данных блока Mapped Core Engine блок не экстраполирует данные таблицы подстановки.

Порты

Вход

развернуть все

`<TrqCmd>` - Нагрузка двигателя
`TrqCmd` (по умолчанию)

Нагрузка на двигатель, L. Примеры нагрузки на двигатель включают:

Командный крутящий момент

Командуемое среднее эффективное давление (IMEP) в цилиндре двигателя

Нормированная масса воздуха в цилиндре

Масса впрыскиваемого топлива

Зависимости

Чтобы указать имя порта загрузки модуля, на вкладке Конфигурация (Configuration) введите имя в поле Параметр имени входного порта загрузки (Load input port name).

`<EngSpd>` - Частота вращения двигателя
`EngSpd` (по умолчанию)

Частота вращения двигателя, Н.

Зависимости

Чтобы указать имя порта загрузки модуля, на вкладке «Конфигурация» введите имя в поле Speed input port name.

`<EngTemp>` - Температура двигателя
`EngTemp` (по умолчанию)

Температура двигателя, Т.

Зависимости

Чтобы создать имя входного порта температуры двигателя, выберите поле Input engine temperature parameter.

Чтобы указать имя порта загрузки модуля, на вкладке Конфигурация (Configuration) введите имя в поле параметра Имя порта ввода температуры (Temperature input port name).

Продукция

развернуть все

`<EngTrq>` - Мощность
`EngTrq` (по умолчанию)

Мощность двигателя, $_{Tbrake}$ .

Зависимости

Чтобы создать этот порт, на вкладке Конфигурация выберите Питание.
Чтобы указать имя порта, на вкладке Power введите имя в поле Power output port name parameter.

`<IntkAirMassFlw>` - Массовый расход воздуха
`IntkAirMassFlw` (по умолчанию)

Массовый расход воздуха двигателя, ${\overset{}{}}_{m˙intk}$ .

Зависимости

Для создания этого порта на вкладке Конфигурация выберите Air.
Чтобы указать имя порта, на вкладке Air введите имя в поле Air output port name parameter.

`<FuelMassFlw>` - Расход топлива
`FuelMassFlw` (по умолчанию)

Расход топлива двигателя, ${\overset{}{}}_{m˙fuel}$ .

Зависимости

Чтобы создать этот порт, на вкладке Конфигурация выберите Топливо.
Чтобы указать имя порта, на вкладке Топливо (Fuel) введите имя в поле Имя выходного порта топлива (Fuel output port name).

`<ExhManGasTemp>` - Температура отработавших газов
`ExhManGasTemp` (по умолчанию)

Температура выхлопа двигателя, $_{Texh}$ .

Зависимости

Для создания этого порта на вкладке Configuration (Конфигурация) выберите Temperature (Температура).
Чтобы указать имя порта, на вкладке Температура (Temperature) введите имя в поле параметра Имя выходного порта температуры (Temperature output port name).

`<Bsfc>` - Эффективность
`Bsfc` (по умолчанию)

Расход топлива для конкретных тормозов (BSFC), Eff.

Зависимости

Чтобы создать этот порт, на вкладке Конфигурация выберите Эффективность.
Чтобы указать имя порта, на вкладке Эффективность введите имя в поле Имя выходного порта эффективности.

`<EoHC>` - Выбросы углеводородов
`EoHC` (по умолчанию)

Выбросы углеводородов, НС.

Зависимости

Для создания этого порта на вкладке Configuration выберите HC.
Чтобы указать имя порта, на вкладке HC введите имя в поле параметра имени выходного порта HC.

`<EoCO>` - Выбросы моноксида углерода
`EoCO` (по умолчанию)

Выбросы окиси углерода, CO.

Зависимости

Для создания этого порта на вкладке Configuration выберите CO.
Для указания имени порта на вкладке CO введите имя в поле параметра имени выходного порта CO.

`<EoNOx>` - Выбросы оксида азота и диоксида азота
`EoNOx` (по умолчанию)

Выбросы оксида азота и диоксида азота, NOx.

Зависимости

Для создания этого порта на вкладке Конфигурация выберите NOx.
Чтобы указать имя порта, на вкладке NOx введите имя в поле параметра имени выходного порта NOx.

`<EoCO2>` - Выбросы углекислого газа
`EoCO2` (по умолчанию)

Выбросы углекислого газа, CO2.

Зависимости

Чтобы создать этот порт, на вкладке Конфигурация выберите CO2.
Чтобы определить название порта, на вкладке CO2, вводят имя в области параметра названия порта добычи CO2.

`<EoPm>` - Выбросы твердых частиц
`EoPm` (по умолчанию)

Выбросы твердых частиц, ТЧ.

Зависимости

Для создания этого порта на вкладке Конфигурация выберите PM.
Чтобы указать имя порта, на вкладке PM введите имя в поле параметра PM output port name.

Параметры

развернуть все

Конфигурация

`Engine Type` - Тип изображения двигателя
`Compression-ignition (CI)` (по умолчанию) | `Spark-ignition (SI)`

Тип отображаемого изображения двигателя внутреннего сгорания, используемого в блоке.

`Load input port name` Имя
`TrqCmd` (по умолчанию)

Имя входного порта нагрузки двигателя.

`Breakpoints for load input` - Точки останова
`vector`

Точки останова для ввода нагрузки двигателя.

`Speed input port name` Имя
`EngSpd` (по умолчанию)

Имя входного порта скорости.

`Breakpoints for speed input` - Точки останова
`vector`

Точки останова для ввода частоты вращения двигателя.

`Temperature input port name` Имя
`EngTemp` (по умолчанию)

Имя порта входа температуры.

Зависимости

Чтобы включить этот параметр, выберите Входная температура двигателя.

`Breakpoints for temperature input` - Точки останова
`[233.15 273.15 373.15]` (по умолчанию) | `vector`

Точки останова для ввода температуры двигателя.

Зависимости

Чтобы включить этот параметр, выберите Входная температура двигателя.

`Output Configuration` - Создание выходных портов
`on` (по умолчанию)

Создайте выходные порты.

Зависимости

В таблице представлены выходные порты, которые создаются для каждого параметра Output.

Выбор выходных данных	Создание порта	Вкладка «Создание»
Власть	`EngTrq`	Власть
Воздух	`IntkAirMassFlw`	Воздух
Топливо	`FuelMassFlw`	Топливо
Температура	`ExhManGasTemp`	Температура
Эффективность	`Bsfc`	Эффективность
HC	`EoHC`	HC
КО	`EoCO`	КО
NOx	`EoNOx`	NOx
CO2	`EoCO2`	CO2
ПРЕМЬЕР-МИНИСТР	`EoPm`	ПРЕМЬЕР-МИНИСТР

Власть

`Power output port name` - Мощность
`EngTrq` (по умолчанию)

Имя порта вывода питания.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Питание (Power).

`Power table` - Мощность
`array`

Таблица питания.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Питание (Power).

Воздух

`Air output port name` - Воздух
`IntkAirMassFlw` (по умолчанию)

Имя выходного порта массового расхода воздуха.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Воздух (Air).

`Air table` - Воздух
`array`

Таблица массового расхода воздуха.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Воздух (Air).

Топливо

`Fuel output port name` - Топливо
`FuelMassFlw` (по умолчанию)

Имя выходного порта топлива.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Топливо (Fuel).

`Fuel table` - Топливо
`array`

Топливный стол.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Топливо (Fuel).

Температура

`Temperature output port name` - Температура
`ExhManGasTemp` (по умолчанию)

Имя выходного порта температуры.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Температура (Temperature).

`Temperature table` - Температура
`array`

Температурный стол.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация (Configuration) выберите Температура (Temperature).

Эффективность

`Efficiency output port name` - Эффективность
`Bsfc` (по умолчанию)

Имя выходного порта эффективности.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация выберите Эффективность.

`Efficiency table` - Эффективность
`array`

Таблица эффективности.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация выберите Эффективность.

`HC output port name` - Углеводороды
`EoHC` (по умолчанию)

Имя порта вывода углеводородов.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите HC.

`HC table` - Углеводороды
`array`

Таблица углеводородов.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите HC.

КО

`CO output port name` - Углекислый газ
`EoCO` (по умолчанию)

Имя выходного порта моноксида углерода.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите CO.

`CO table` - Углекислый газ
`array`

Таблица углекислого газа.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите CO.

NOx

`NOx output port name` - оксид азота NO и диоксид азота NO2
`EoNOx` (по умолчанию)

Имя выходного порта NOx. NOx представляет собой оксид азота NO и _NO2 диоксида азота.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите NOx.

`NOx table` - оксид азота NO и диоксид азота NO2
`array`

Таблица выбросов NOx. NOx представляет собой оксид азота NO и _NO2 диоксида азота.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите NOx.

CO2

`CO2 output port name` - Углекислый газ
`EoCO2` (по умолчанию)

Название порта вывода углекислого газа.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация выберите CO2.

`CO2 table` - Углекислый газ
`array`

Таблица углекислого газа.

Зависимости

Чтобы создать этот параметр, на вкладке Конфигурация выберите CO2.

ПРЕМЬЕР-МИНИСТР

`PM output port name` - Твердые частицы
`EoPm` (по умолчанию)

Имя выходного порта твердых частиц.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите PM.

`PM table` - Твердые частицы
`array`

Таблица твердых частиц.

Зависимости

Для создания этого параметра на вкладке Конфигурация выберите PM.

Документация

Сопоставленное ядро ядра

Описание

Порты

Вход

<TrqCmd> - Нагрузка двигателя TrqCmd (по умолчанию)

Зависимости

<EngSpd> - Частота вращения двигателя EngSpd (по умолчанию)

Зависимости

<EngTemp> - Температура двигателя EngTemp (по умолчанию)

Зависимости

Продукция

<EngTrq> - Мощность EngTrq (по умолчанию)

Зависимости

<IntkAirMassFlw> - Массовый расход воздуха IntkAirMassFlw (по умолчанию)

Зависимости

<FuelMassFlw> - Расход топлива FuelMassFlw (по умолчанию)

Зависимости

<ExhManGasTemp> - Температура отработавших газов ExhManGasTemp (по умолчанию)

Зависимости

<Bsfc> - Эффективность Bsfc (по умолчанию)

Зависимости

<EoHC> - Выбросы углеводородов EoHC (по умолчанию)

Зависимости

<EoCO> - Выбросы моноксида углерода EoCO (по умолчанию)

Зависимости

<EoNOx> - Выбросы оксида азота и диоксида азота EoNOx (по умолчанию)

Зависимости

<EoCO2> - Выбросы углекислого газа EoCO2 (по умолчанию)

Зависимости

<EoPm> - Выбросы твердых частиц EoPm (по умолчанию)

Зависимости

Параметры

Engine Type - Тип изображения двигателя Compression-ignition (CI) (по умолчанию) | Spark-ignition (SI)

Load input port name Имя TrqCmd (по умолчанию)

Breakpoints for load input - Точки останова vector

Speed input port name Имя EngSpd (по умолчанию)

Breakpoints for speed input - Точки останова vector

Temperature input port name Имя EngTemp (по умолчанию)

Зависимости

Breakpoints for temperature input - Точки останова [233.15 273.15 373.15] (по умолчанию) | vector

Зависимости

Output Configuration - Создание выходных портов on (по умолчанию)

Зависимости

Power output port name - Мощность EngTrq (по умолчанию)

Зависимости

Power table - Мощность array

Зависимости

Air output port name - Воздух IntkAirMassFlw (по умолчанию)

Зависимости

Air table - Воздух array

Зависимости

Fuel output port name - Топливо FuelMassFlw (по умолчанию)

Зависимости

Fuel table - Топливо array

Зависимости

Temperature output port name - Температура ExhManGasTemp (по умолчанию)

Зависимости

Temperature table - Температура array

Зависимости

Efficiency output port name - Эффективность Bsfc (по умолчанию)

Зависимости

Efficiency table - Эффективность array

Зависимости

HC output port name - Углеводороды EoHC (по умолчанию)

Зависимости

HC table - Углеводороды array

Зависимости

CO output port name - Углекислый газ EoCO (по умолчанию)

Зависимости

CO table - Углекислый газ array

Зависимости

NOx output port name - оксид азота NO и диоксид азота NO2 EoNOx (по умолчанию)

Зависимости

NOx table - оксид азота NO и диоксид азота NO2 array

Зависимости

CO2 output port name - Углекислый газ EoCO2 (по умолчанию)

Зависимости

CO2 table - Углекислый газ array

Зависимости

`<TrqCmd>` - Нагрузка двигателя
`TrqCmd` (по умолчанию)

`<EngSpd>` - Частота вращения двигателя
`EngSpd` (по умолчанию)

`<EngTemp>` - Температура двигателя
`EngTemp` (по умолчанию)

`<EngTrq>` - Мощность
`EngTrq` (по умолчанию)

`<IntkAirMassFlw>` - Массовый расход воздуха
`IntkAirMassFlw` (по умолчанию)

`<FuelMassFlw>` - Расход топлива
`FuelMassFlw` (по умолчанию)

`<ExhManGasTemp>` - Температура отработавших газов
`ExhManGasTemp` (по умолчанию)

`<Bsfc>` - Эффективность
`Bsfc` (по умолчанию)

`<EoHC>` - Выбросы углеводородов
`EoHC` (по умолчанию)

`<EoCO>` - Выбросы моноксида углерода
`EoCO` (по умолчанию)

`<EoNOx>` - Выбросы оксида азота и диоксида азота
`EoNOx` (по умолчанию)

`<EoCO2>` - Выбросы углекислого газа
`EoCO2` (по умолчанию)

`<EoPm>` - Выбросы твердых частиц
`EoPm` (по умолчанию)

`Engine Type` - Тип изображения двигателя
`Compression-ignition (CI)` (по умолчанию) | `Spark-ignition (SI)`

`Load input port name` Имя
`TrqCmd` (по умолчанию)

`Breakpoints for load input` - Точки останова
`vector`

`Speed input port name` Имя
`EngSpd` (по умолчанию)

`Breakpoints for speed input` - Точки останова
`vector`

`Temperature input port name` Имя
`EngTemp` (по умолчанию)

`Breakpoints for temperature input` - Точки останова
`[233.15 273.15 373.15]` (по умолчанию) | `vector`

`Output Configuration` - Создание выходных портов
`on` (по умолчанию)

`Power output port name` - Мощность
`EngTrq` (по умолчанию)

`Power table` - Мощность
`array`

`Air output port name` - Воздух
`IntkAirMassFlw` (по умолчанию)

`Air table` - Воздух
`array`

`Fuel output port name` - Топливо
`FuelMassFlw` (по умолчанию)

`Fuel table` - Топливо
`array`

`Temperature output port name` - Температура
`ExhManGasTemp` (по умолчанию)

`Temperature table` - Температура
`array`

`Efficiency output port name` - Эффективность
`Bsfc` (по умолчанию)

`Efficiency table` - Эффективность
`array`

`HC output port name` - Углеводороды
`EoHC` (по умолчанию)

`HC table` - Углеводороды
`array`

`CO output port name` - Углекислый газ
`EoCO` (по умолчанию)

`CO table` - Углекислый газ
`array`

`NOx output port name` - оксид азота NO и диоксид азота NO2
`EoNOx` (по умолчанию)

`NOx table` - оксид азота NO и диоксид азота NO2
`array`

`CO2 output port name` - Углекислый газ
`EoCO2` (по умолчанию)

`CO2 table` - Углекислый газ
`array`

`PM output port name` - Твердые частицы
`EoPm` (по умолчанию)

`PM table` - Твердые частицы
`array`

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™
