Программное обеспечение Powertrain Blockset™ предоставляет шаблон проекта для двигателей с воспламенением от сжатия (CI). Используйте шаблон для создания вариантов двигателя, которые можно использовать с проектами ссылочных приложений двигателя внутреннего сгорания. Шаблон проекта содержит контроллер двигателя CI и модели завода.
Используйте шаблон проекта для создания вариантов механизма CI для следующих ссылочных приложений:
Обычное транспортное средство
Гибридные электромобили
Динамометр двигателя CI
Чтобы открыть шаблон проекта механизма CI:
В Simulink ® на вкладке «Моделирование» выберите «Создать» > «Проект» > «Новый проект».
На начальной странице Simulink перейдите в группу Powertrain Blockset и выберите CI Engine Project.
В диалоговом окне «Создание проекта» в поле «Имя проекта» введите имя проекта.
В поле «Папка» введите папку проекта или перейдите к папке для сохранения проекта.
Нажмите кнопку ОК.
Если папка не существует, в диалоговом окне появится запрос на ее создание. Нажмите «Да».
Программа компилирует проект и заполняет папки проекта. Все модели и вспомогательные файлы доступны для настройки модели механизма CI или SI.
Controller содержит CiEngineController.slx модель. Модель использует блок контроллера CI и Start Stop Logic подсистема управления моделью установки двигателя CI.
Plant содержит модели, представляющие динамические и сопоставленные механизмы CI. По умолчанию динамические и отображаемые двигатели настраиваются для 1.5-L двигателя с турбокомпрессором переменной геометрии (VGT).

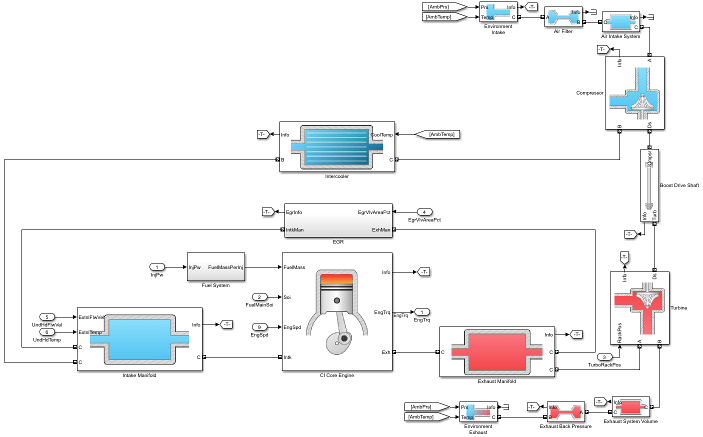

CiEngineCore.slx содержит систему впуска двигателя, выхлопную систему, рециркуляцию выхлопных газов (EGR), топливную систему, основной двигатель и подсистемы турбокомпрессора.
CiMappedEngine.slx использует блок Mapped CI Engine для просмотра мощности, массового расхода воздуха, расхода топлива, температуры выхлопа, эффективности и характеристик выбросов в качестве функций частоты вращения двигателя и массы впрыскиваемого топлива.
