Если имеются Toolbox™ калибровки на основе модели и Stateflow ®, можно использовать приложение привязки динамометра двигателя для создания таблиц поиска для блока Mapped CI Engine. Эталонное приложение использует данные механизма для калибровки механизма и формирования таблиц .
Если он не открыт, откройте справочное приложение.
Щелкните Создать сопоставленный механизм из электронной таблицы (Generate Mapped Engine from Spreadsheet).
Используйте поле Файл электронной таблицы для предоставления файла данных. По умолчанию ссылочное приложение имеет CiEngineData.xlsx содержащий обязательные и необязательные данные. В таблицах обобщены требования к файлу данных для формирования калиброванных таблиц, которые являются функциями либо массы впрыскиваемого топлива, либо крутящего момента двигателя и частоты вращения двигателя.
Примечание
Чтобы указать тип таблицы подстановки, в блоке Сопоставленный механизм CI установите для параметра команды Input значение Fuel mass или Torque.
Данные о стрельбе содержат данные, собранные при различных крутящих моментах и оборотах двигателя.
| Данные запуска | Описание | Требования к данным для создания сопоставленных таблиц механизма | |
|---|---|---|---|
| Функция массы топлива и частоты вращения двигателя | Функция крутящего момента и частоты вращения двигателя | ||
| FuelMassCmd | Масса впрыскиваемого топлива, мг на впрыск | Необходимый | Не используется |
| Крутящий момент | Команда на крутящий момент двигателя, в Н· м | Необходимый | Необходимый |
| EngSpd | Частота вращения двигателя, об/мин | Необходимый | Необходимый |
| AirMassFlwRate | Массовый расход воздуха, кг/с | Дополнительный | Дополнительный |
| FuelMassFlwRate | Массовый расход топлива, кг/с | Дополнительный | Дополнительный |
| ExhTemp | Температура отработавших газов, в К | Дополнительный | Дополнительный |
| BSFC | Удельный расход топлива на тормоз двигателя (BSFC), в г/кВт· ч | Дополнительный | Дополнительный |
| HCMassFlwRate | Массовый расход выбросов углеводородов, кг/с | Дополнительный | Дополнительный |
| COMassFlwRate | Массовый расход выбросов моноксида углерода, кг/с | Дополнительный | Дополнительный |
| NOxMassFlwRate | Массовый расход выбросов оксида азота и диоксида азота, кг/с | Дополнительный | Дополнительный |
| CO2MassFlwRate | Массовый расход выбросов углекислого газа, кг/с | Дополнительный | Дополнительный |
| PMMassFlwRate | Массовый расход твердых частиц в кг/с | Дополнительный | Дополнительный |
Данные о неразжиге содержат данные, собранные при различных оборотах двигателя без расхода топлива.
| Непередаваемые данные | Описание | Требования к данным для создания сопоставленных таблиц механизма | |
|---|---|---|---|
| Функция массы топлива и частоты вращения двигателя | Функция крутящего момента и частоты вращения двигателя | ||
| FuelMassCmd | Масса впрыскиваемого топлива, мг на впрыск | Не используется | Не используется |
| Крутящий момент | Команда на крутящий момент двигателя, в Н· м | Необходимый | Необходимый |
| EngSpd | Частота вращения двигателя, об/мин | Необходимый | Необходимый |
| AirMassFlwRate | Массовый расход воздуха, кг/с | Дополнительный | Дополнительный |
Щелкните Создать калибровку сопоставленного двигателя (Generate mapped engine calibration), чтобы создать модели поверхности отклика на панели инструментов калибровки на основе модели (Model-Based Calibration Toolbox) и калибровку в CAGE (CAlibration GEneration). После завершения процесса откройте CAGE и браузер модели. Для калибровки данных в панели инструментов калибровки на основе модели используются шаблоны.

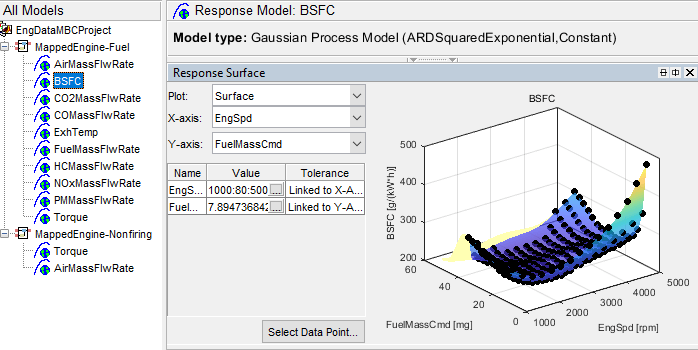

Браузер модели предоставляет модель ответа, подходящую для данных, содержащихся в файле данных, например:

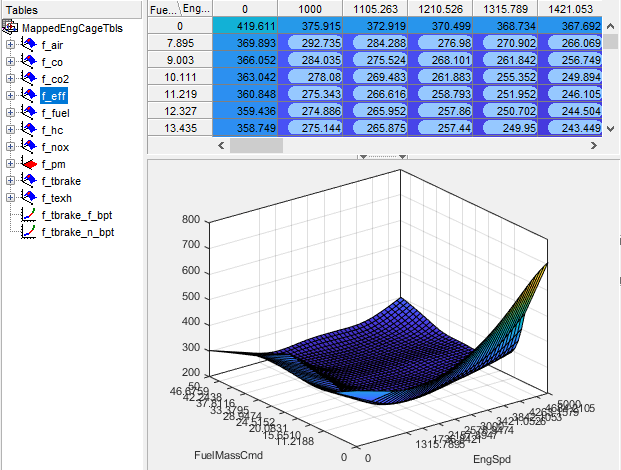

Обозреватель CAGE предоставляет калиброванные данные, например:
При нажатии кнопки Apply calibration to mapped engine model Powertrain Blockset™:
Обновление параметров блока Mapped CI Engine с помощью калиброванной таблицы и данных точек останова.
Обновление контроллера CI с помощью таблицы массы топлива на впрыск, если таблицы отображенных блоков CI Engine являются функциями массы топлива и частоты вращения двигателя.
Устанавливает сопоставленный механизм CI в качестве активного варианта.
Выполняет эксперимент по сопоставлению ядра.
По завершении сопоставления двигателя динамометра используйте инспектор данных моделирования для проверки результатов.
