Если имеются Toolbox™ калибровки на основе модели и Stateflow ®, можно использовать приложение привязки динамометра двигателя для создания таблиц поиска для блока Mapped SI Engine. Эталонное приложение использует данные механизма для калибровки механизма и формирования таблиц .
Если он не открыт, откройте справочное приложение.
Щелкните Создать сопоставленный механизм из электронной таблицы (Generate Mapped Engine from Spreadsheet).
Используйте поле Файл электронной таблицы для предоставления файла данных. По умолчанию ссылочное приложение имеет SiEngineData.xlsx содержащий обязательные и необязательные данные. В таблицах обобщены требования к файлу данных для формирования калиброванных таблиц, которые являются функциями либо массы впрыскиваемого топлива, либо крутящего момента двигателя и частоты вращения двигателя.
Данные о стрельбе содержат данные, собранные при различных крутящих моментах и оборотах двигателя.
| Данные запуска | Описание | Требования к данным для создания сопоставленных таблиц механизма |
|---|---|---|
| FuelMassCmd | Масса впрыскиваемого топлива, мг на впрыск | Не используется |
| Крутящий момент | Команда на крутящий момент двигателя, в Н· м | Необходимый |
| EngSpd | Частота вращения двигателя, об/мин | Необходимый |
| AirMassFlwRate | Массовый расход воздуха, кг/с | Дополнительный |
| FuelMassFlwRate | Массовый расход топлива, кг/с | Дополнительный |
| ExhTemp | Температура отработавших газов, в К | Дополнительный |
| BSFC | Удельный расход топлива на тормоз двигателя (BSFC), в г/кВт· ч | Дополнительный |
| HCMassFlwRate | Массовый расход выбросов углеводородов, кг/с | Дополнительный |
| COMassFlwRate | Массовый расход выбросов моноксида углерода, кг/с | Дополнительный |
| NOxMassFlwRate | Массовый расход выбросов оксида азота и диоксида азота, кг/с | Дополнительный |
| CO2MassFlwRate | Массовый расход выбросов углекислого газа, кг/с | Дополнительный |
| PMMassFlwRate | Массовый расход твердых частиц в кг/с | Дополнительный |
Данные о неразжиге содержат данные, собранные при различных оборотах двигателя без расхода топлива.
| Непередаваемые данные | Описание | Требования к данным для создания сопоставленных таблиц механизма |
|---|---|---|
| FuelMassCmd | Масса впрыскиваемого топлива, мг на впрыск | Не используется |
| Крутящий момент | Команда на крутящий момент двигателя, в Н· м | Необходимый |
| EngSpd | Частота вращения двигателя, об/мин | Необходимый |
| AirMassFlwRate | Массовый расход воздуха, кг/с | Дополнительный |
Щелкните Создать калибровку сопоставленного двигателя (Generate mapped engine calibration), чтобы создать модели поверхности отклика на панели инструментов калибровки на основе модели (Model-Based Calibration Toolbox) и калибровку в CAGE (CAlibration GEneration). После завершения процесса откройте CAGE и браузер модели. Для калибровки данных в панели инструментов калибровки на основе модели используются шаблоны.

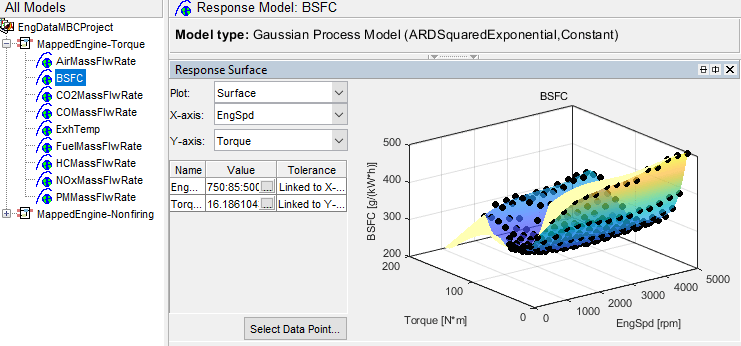

Браузер модели предоставляет модель ответа, подходящую для данных, содержащихся в файле данных, например:

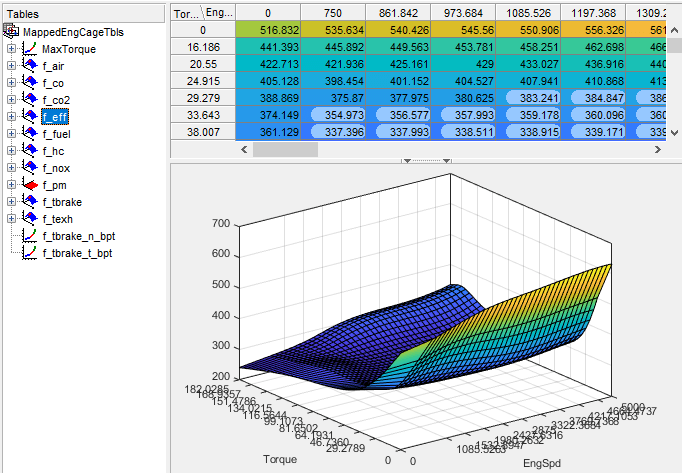

Обозреватель CAGE предоставляет калиброванные данные, например:
При нажатии кнопки Apply calibration to mapped engine model Powertrain Blockset™:
Обновление параметров блока Mapped SI Engine с помощью калиброванной таблицы и данных точек останова.
Устанавливает сопоставленный механизм СИ в качестве активного варианта.
Выполняет эксперимент по сопоставлению ядра.
По завершении сопоставления двигателя динамометра используйте инспектор данных моделирования для проверки результатов.
