В этой таблице приведено описание процесса создания параметров и ссылок на примеры.
| Для блока | Произвести | Описание | Пример |
|---|---|---|---|
| Контроллер PM на основе потока |
Текущие параметры контроллера:
|
Используйте Toolbox™ Калибровка на основе модели (Model-Based Calibration), чтобы создать оптимизированные таблицы контроллеров тока для контроллеров двигателей на основе потока. На основе нелинейных данных о потоке двигателя, калибровочные таблицы оптимизируют:
| |
|
Параметры двигателя:
|
Используйте сценарии MATLAB ®, доступные в Blockset™ Powertrain, для загрузки данных двигателя потока, визуализации поверхности потока и создания графиков потока как функции тока. | ||
| PMSM на основе потока |
Параметры:
|
Используйте сценарии MATLAB, доступные в комплекте Powertrain Blockset, чтобы загрузить данные двигателя потока, инвертировать поток и создать графики тока как функцию потока. | Создание параметров для блока PMSM на основе потока |

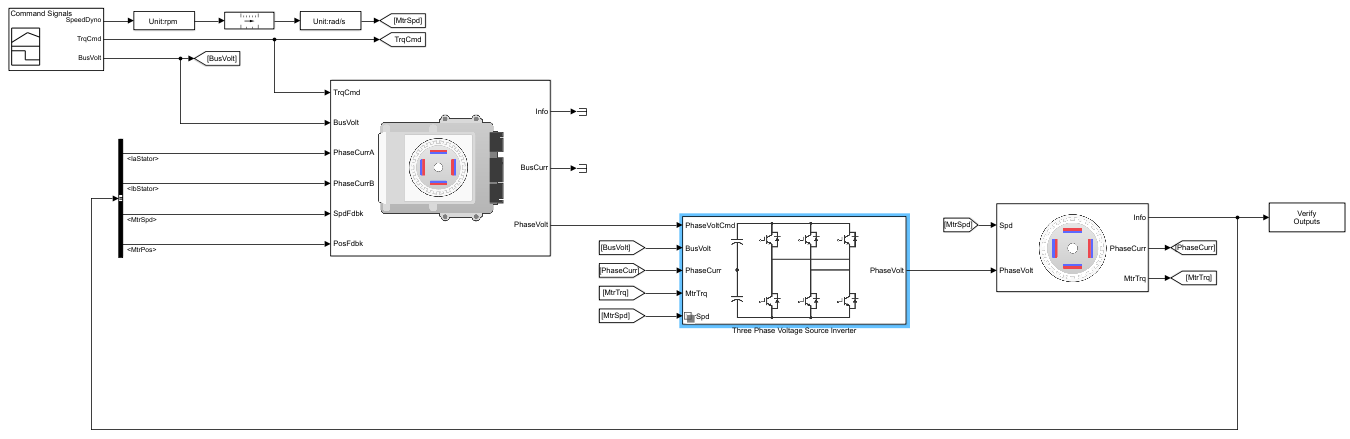

Чтобы открыть модель с оптимизированными параметрами для контроллера PM на основе потока и блоков PMSM на основе потока, в командной строке введите Flux_Based_PMSM_TestBench.
[1] Ху, Дакай, Язан Алсмади и Лунъя Сюй. «Высокоточное нелинейное моделирование IPM на основе измеренной связи потока обмотки статора». Транзакции IEEE ® по отраслевым приложениям, том 51, № 4, июль/август 2015 г.
[2] Чэнь, Сяо, Цзябинь Ван, Бхаскар Сен, Панагиотис Ласари, Тяньфу Сунь. «Модель высокой точности и вычислительной эффективности для внутренних машин с постоянными магнитами, учитывающая магнитное насыщение, пространственную гармонику и эффект потерь железа». IEEE Transactions on Industrial Electronics, том 62, № 7, июль 2015 года.
[3] Оттоссон, Дж., М. Алакула. «Компактная реализация контроллера ослабления поля». Международный симпозиум по силовой электронике, электрическим приводам, автоматизации и движению, июль 2006 года.
