Программное обеспечение Powertrain Blockset™ предоставляет шаблон проекта для двигателей с искровым зажиганием (SI). Используйте шаблон для создания вариантов двигателя, которые можно использовать с проектами ссылочных приложений двигателя внутреннего сгорания. Шаблон проекта содержит контроллер двигателя СИ и модели завода.
Используйте шаблон проекта для создания вариантов механизма CI для следующих ссылочных приложений:
Обычное транспортное средство
Гибридные электромобили
Динамометр двигателя СИ
Чтобы открыть шаблон проекта механизма СИ:
В Simulink ® на вкладке «Моделирование» выберите «Создать» > «Проект» > «Новый проект».
На начальной странице Simulink перейдите в группу Powertrain Blockset и выберите SI Engine Project.
В диалоговом окне «Создание проекта» в поле «Имя проекта» введите имя проекта.
В поле «Папка» введите папку проекта или перейдите к папке для сохранения проекта.
Нажмите кнопку ОК.
Если папка не существует, в диалоговом окне появится запрос на ее создание. Нажмите «Да».
Программа компилирует проект и заполняет папки проекта. Все модели и вспомогательные файлы доступны для настройки модели механизма CI или SI.
Controller содержит SiEngineController.slx модель. Модель использует блок контроллера СИ и Start Stop Logic подсистема управления моделью установки двигателя СИ.
Plant содержит модели, представляющие динамические и сопоставленные механизмы СИ. По умолчанию динамические и отображаемые двигатели конфигурируются для 1.5-L двигателя с турбонаддувом.

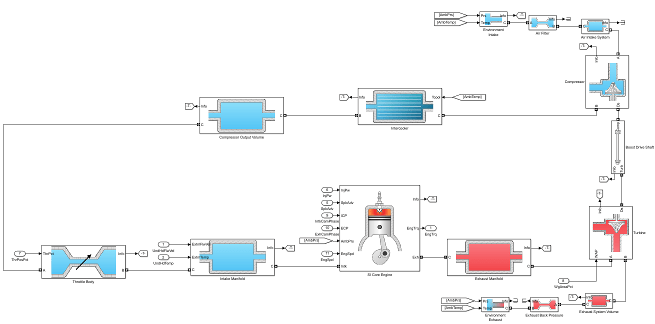

SiEngineCore.slx содержит подсистему впуска двигателя, выхлопную систему, основной двигатель и подсистему турбокомпрессора.
SiMappedEngine.slx использует блок Mapped SI Engine для определения мощности, массового расхода воздуха, расхода топлива, температуры выхлопа, эффективности и характеристик выбросов в качестве функций частоты вращения двигателя и заданного крутящего момента.
