Обновление модели с помощью определений ARXML элементов AUTOSAR
updateAUTOSARProperties( обновляет указанную открытую модель элементами AUTOSAR в XML-файлах, связанных с ar,modelname)arxml.importer объект ar. В результате обновления создается отчет с подробным описанием элементов AUTOSAR, добавленных в модель. Для updateAUTOSARProperties, связанные XML-файлы определений не должны содержать программный компонент AUTOSAR, сопоставленный с моделью. (Сравните с updateModel, для чего требуется компонент.)
По умолчанию функция импортирует элементы AUTOSAR в виде определений только для чтения, что предотвращает изменения. Чтобы разрешить изменение импортированных элементов, установите ReadOnly свойство для false.
Для каждого импортированного элемента AUTOSAR функция также импортирует зависимости элементов. Например, при импорте элементов CompuMethod также импортируются элементы Unit и PhysicalDimension.
При импорте числовых или перечисляемых типов данных AUTOSAR можно использовать createNumericType и createEnumeration для создания соответствующих объектов типа данных Simulink ®.
updateAUTOSARProperties( обновляет указанную открытую модель элементами AUTOSAR с помощью ar,modelname,Name,Value)Name,Value пары аргументов для указания определенной категории элементов, пакета или пути.

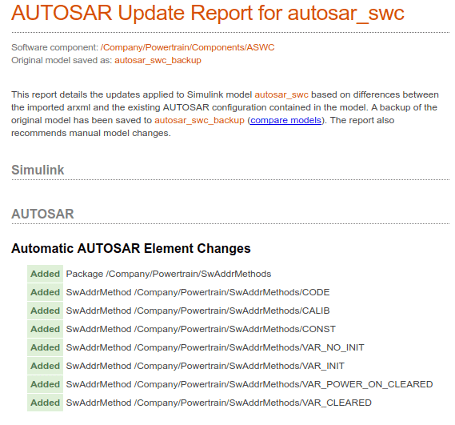

Предположим, что разрабатывается модель компонента программного обеспечения AUTOSAR, в которую требуется импортировать предварительно определенные элементы SwAddrMethod, совместно используемые несколькими линейками продуктов и группами. В этом примере показано, как импортировать определения из файла общих описаний примера SwAddrMethods.arxml в примерную модель autosar_swc и создать отчет об обновлении.
Файл ARXML находится в matlabroot/examples/autosarblockset/data
addpath(fullfile(matlabroot,'/examples/autosarblockset/main')); % Add path to model modelName = 'autosar_swc'; open_system(modelName); ar = arxml.importer('SwAddrMethods.arxml'); updateAUTOSARProperties(ar,modelName);
### Updating model autosar_swc
### Saving original model as autosar_swc_backup.slx
### Creating HTML report autosar_swc_update_report.html
В этом примере показан синтаксис вызова функции для обновления модели с двумя элементами AUTOSAR, заданными корневыми путями /ExternalElements/CompuMethods/RpmCm и /AUTOSAR_PlatformTypes/ImplementationDataTypes/uint16.
open_system('mySWC') ar = arxml.importer('ExternalElements.arxml'); updateAUTOSARProperties(ar,'mySWC','RootPath',{'/ExternalElements/CompuMethods/RpmCm',... '/AUTOSAR_PlatformTypes/ImplementationDataTypes/uint16'});
В этом примере показан синтаксис вызова функции для импорта XML-определений методов адреса программного обеспечения AUTOSAR в качестве элементов чтения/записи. По умолчанию функция импортирует элементы AUTOSAR в виде определений только для чтения, что предотвращает изменения.
open_system('mySWC') ar = arxml.importer('SwAddressMethods.arxml'); updateAUTOSARProperties(ar,'mySWC','ReadOnly',false);
В этом примере показан синтаксис вызова функции для обновления модели с элементами AUTOSAR из пакета /AUTOSAR_PlatformTypes/CompuMethods.
open_system('mySWC') ar = arxml.importer('ExternalElements.arxml'); updateAUTOSARProperties(ar,'mySWC','Package',{'/AUTOSAR_PlatformTypes/CompuMethods'});
В этом примере показан синтаксис вызова функции для обновления модели с элементами AUTOSAR категории ImplementationDataType. Импортирование ImplementationDataType элементы также импортируют зависимые элементы, такие как SwBaseType элементы.
open_system('mySWC') ar = arxml.importer('ExternalElements.arxml'); updateAUTOSARProperties(ar,'mySWC','Category',{'ImplementationDataType'});
arxml.importer | createEnumeration | createNumericType | updateModel
