commsrc.pattern

Создание объекта-генератора массива

Синтаксис

h = commsrc.pattern

h = commsrc.pattern (имя, значение)

Описание

h = commsrc.pattern создает объект-генератор массива, h.

Объект генератора шаблона создает модулированные шаблоны данных. Объект может быть использован для ввода дрожания в модулированные сигналы.

h = commsrc.pattern(Name,Value) создает комбинированный объект генератора дрожаний с указанным свойством Name установить в указанное значение Value. Можно указать дополнительные аргументы пары имя-значение в любом порядке как (Name1,Value1,...,NameN,ValueN).

Свойства

Эти свойства включены в объект-генератор массива. Можно редактировать все свойства, за исключением явно отмеченных.

Собственность	Описание
`Type`	Тип объекта-генератора массива (`'Pattern Generator'`). Это свойство недоступно для записи.
`SamplingFrequency`	Частота дискретизации входного сигнала в герцах.
`SymbolRate`	Скорость передачи символов входного сигнала. Это свойство зависит от `SamplingFequency` и `SamplesPerSymbol` свойства. Это свойство недоступно для записи.
`SamplesPerSymbol`	Число выборок, представляющих символ. `SamplesPerSymbol` должно быть целым числом. Это свойство влияет на `SymbolRate`.
`PulseType`	Тип импульса, генерируемого объектом. Доступные типы импульсов: возврат к нулю (`'RZ'`) и невозврат к нулю (`'NRZ'`). Начальное условие для `'NRZ'` импульс - `0`.
`OutputLevels`	Уровни амплитуды, соответствующие индексам символов. Для `'NRZ'` , укажите как вектор 1 на 2. Первый элемент вектора 1 на 2 соответствует 0-му символу (значение бита данных 0). Второй элемент соответствует 1-му символу (значение бита данных 1). Для `'RZ'` импульс, укажите как скаляр, и значение соответствует значению бита данных `1`.
`DutyCycle`	Рабочий цикл импульса, генерируемого объектом. Отображает вычисленный рабочий цикл на основе параметров импульса. Это свойство недоступно для записи.
`RiseTime`	Задает время нарастания импульса от 10% до 90% в секундах.

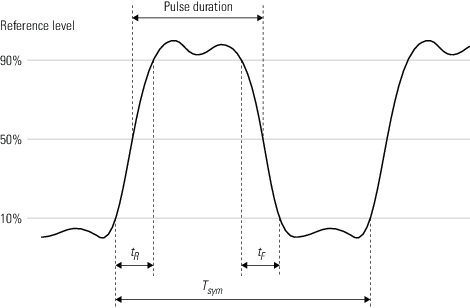

`PulseDuration`	Длительность импульса в секундах, определенная стандартом IEEE STD 181. См. рисунок Преобразование сигнала возврата к нулю (RZ): идеальный импульс для STD-181 в функциях объекта. Применяется, когда `PulseType` является `'RZ'`.
`FallTime`	Время падения импульса в секундах, указанное в процентах от 10 до 90.
`DataPattern`	Битовая последовательность, используемая объектом, указанная как `'PRBS5'`, `'PRBS6'`, …, `'PRBS15'`, `'PRBS23'`, `'PRBS31'`, и`'User Defined'`.
`UserDataPattern`	Определяемый пользователем битовый шаблон, состоящий из вектора единиц и нулей. Применяется, когда `DataPattern` является `'User Defined'`.
`Jitter`	Характеристики дрожания, указанные как `commsrc.combinedjitter` объект. Используйте это свойство для настройки случайного, периодического и двойного джиттера Дирака.

Функции объекта

Объект-генератор массива имеет пять функций объекта, как описано в этом разделе.

произвести

Эта объектная функция выводит значение кадра модулированных и интерполированных символов. Он имеет один входной аргумент, который является количеством символов в кадре. Его выводом является вектор столбца. Функцию объекта можно вызвать с помощью следующего синтаксиса:

x = generate(h, N)

где h является дескриптором объекта, N - количество выходных символов, и x - вектор столбца, длина которого равна N умноженное на h.SamplesPerSymbol.

сброс

Эта функция объекта переводит генератор массива в состояние по умолчанию. Значения свойств не сбрасываются, если они не относятся к состоянию объекта. Эта функция объекта не имеет входных аргументов.

idealtostd181

Эта функция объекта преобразует идеальные спецификации импульсов в спецификации IEEE STD-181. Идеальное время нарастания диапазона от 0% до 100% (tr) и время падения (tf) преобразуются в интервалы от 10% до 90% с длительностью импульса 50% (pw). Позвоните в idealtostd181 объектная функция, использующая следующий синтаксис:

h = idealtostd181(tr,tf,pw)

Функция объекта задает соответствующие свойства. На этом рисунке показаны параметры сигнала IEEE STD-181 Return-to-Zero (RZ).

std181toideal

std181toideal объектная функция преобразует характеристики импульсов IEEE STD-181, хранящиеся в генераторе шаблона, в идеальные характеристики импульсов. Функция преобразует время подъема и падения от 10% - 90% диапазона до 0% - 100% диапазона и преобразует 50% длительность импульса в длительность импульса. Позвоните в std181toideal объектная функция, использующая следующий синтаксис:

[tr tf pw] = std181toideal(h)

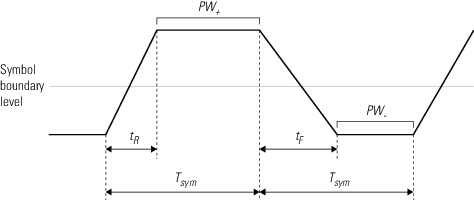

где h - дескриптор объекта генератора массива, tr является идеальным временем подъема 0% - 100%, tf является идеальным временем падения 0% - 100%, и pw - идеальная ширина импульса. Идеальные параметры импульсного сигнала без возврата к нулю (NRZ) показаны на этом рисунке.

Используйте значения свойств для спецификаций IEEE STD-181.

computedcd

computedcd функция объекта вычисляет искажение рабочего цикла, DCD, импульса, определенного объектом h генератора шаблона.

DCD представляет собой отношение длительности включения импульса к длительности отключения импульса. Для импульса NRZ длительность является длительностью, которую импульс проводит выше граничного уровня символа. Длительность выключения - это длительность импульса ниже нуля. Позвоните в computedcd объектная функция, использующая следующий синтаксис:

dcd = computedcd(h)

Программное обеспечение вычисляет DCD с учетом tR, tF, tym. Эта формула предполагает, что граничный уровень символа равен нулю.

Th = (Ah-Al) * $\frac{_{}}{_{tRA1}}$ + (Ah-Al) * $\frac{_{}}{_{tFAl}}$ + PW +

_T1 = (Ah-Al) * $\frac{_{}}{_{}}$ tRA1 + (_Ah-Al) $\frac{*_{}}{_{}}$ tFAl + _PW-

DCD = $\frac{_{}}{_{ThTl}}$

Где Th - длительность высокого сигнала, T1 - длительность низкого сигнала, а DCD - отношение длительности высокого сигнала к низкому сигналу.

Примеры

свернуть все

Отображение параметров объекта commsrc.pattern

Открыть сценарий в реальном времени

Создать commsrc.pattern объект. Отображение значений свойств объекта по умолчанию.

h = commsrc.pattern;
disp(h)

                 Type: 'Pattern Generator'
    SamplingFrequency: 10000
     SamplesPerSymbol: 100
           SymbolRate: 100
            PulseType: 'NRZ'
         OutputLevels: [-1 1]
             RiseTime: 0
             FallTime: 0
          DataPattern: 'PRBS7'
               Jitter: [1x1 commsrc.combinedjitter]

Генерировать сигнал шаблона без возврата к нулю

Открыть сценарий в реальном времени

Генерация двоичного сигнала без возврата к нулю (NRZ) с использованием объекта генератора шаблона. Просмотрите сигнал NRZ с дрожанием и без него.

Инициализация параметров системы.

Fs = 10000; % Sample rate
Rs = 50; % Symbol rate
sps = Fs/Rs; % Number of samples per symbol
Trise = 1/(5*Rs); % Rise time of the NRZ signal
Tfall = 1/(5*Rs); % Fall time of the NRZ signal
frameLen = 100; % Number of symbols in a frame
spt = 200; % Number of samples per trace on eye diagram

Создайте объект-генератор массива без назначенного компонента дрожания.

src = commsrc.pattern('SamplingFrequency',Fs, ...
'SamplesPerSymbol',sps,'RiseTime',Trise,'FallTime',Tfall)

src =
                 Type: 'Pattern Generator'
    SamplingFrequency: 10000
     SamplesPerSymbol: 200
           SymbolRate: 50
            PulseType: 'NRZ'
         OutputLevels: [-1 1]
             RiseTime: 0.0040
             FallTime: 0.0040
          DataPattern: 'PRBS7'
               Jitter: [1x1 commsrc.combinedjitter]

src.Jitter

ans =
                 Type: 'Combined Jitter Generator'
    SamplingFrequency: 10000
         RandomJitter: 'off'
       PeriodicJitter: 'off'
          DiracJitter: 'off'

Сформируйте сигнал NRZ и просмотрите визуальную диаграмму сигнала.

message = generate(src,frameLen);
eyediagram(message,spt)

Figure Eye Diagram contains an axes. The axes with title Eye Diagram contains an object of type line. This object represents In-phase.

Добавление межсимвольных помех (ISI) к сигналу NRZ. МСИ моделируется двумя равными амплитудными функциями Дирака. Создайте комбинированный джиттер с джиттером Дирака и назначьте его объекту-генератору массива.

jitterSrc = commsrc.combinedjitter('DiracJitter','on', ...
    'DiracDelta',0.05/Rs*[-1 1]);
src.Jitter = jitterSrc

src =
                 Type: 'Pattern Generator'
    SamplingFrequency: 10000
     SamplesPerSymbol: 200
           SymbolRate: 50
            PulseType: 'NRZ'
         OutputLevels: [-1 1]
             RiseTime: 0.0040
             FallTime: 0.0040
          DataPattern: 'PRBS7'
               Jitter: [1x1 commsrc.combinedjitter]

Создайте сигнал NRZ с добавленным к нему дрожанием и просмотрите визуальную диаграмму сигнала.

reset(src);
message = generate(src,frameLen);
eyediagram(message,spt)

Figure Eye Diagram contains an axes. The axes with title Eye Diagram contains an object of type line. This object represents In-phase.

Ссылки

[1] Стандарт IEEE для переходов, импульсов и связанных форм сигналов, STD-181-2011. Пискатауэй, Нью-Джерси. 6 сентября 2011 года.
