Целочисленные сигналы и двоичные сигналы

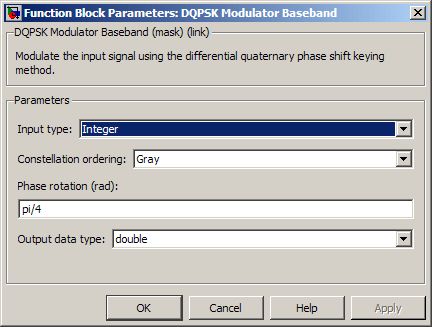

Если для параметра Тип ввода (Input type) задано значение Integerдопустимые входные значения: 0, 1, 2 и 3. В этом случае блок принимает входной сигнал скалярного вектора или вектора столбца. Если первым входом является m, то модулированным символом является

где λ представляет параметр вращения фазы. Если последовательным входом является m, то модулированный символ является предыдущим модулированным символом, умноженным на exp ( j

Если для параметра Тип ввода (Input type) задано значение Bit, вход содержит пары двоичных значений. В этом случае блок принимает вектор столбца, длина которого является четным целым числом. На следующем рисунке показаны комплексные числа, на которые блок умножает предыдущий символ для вычисления текущего символа, в зависимости от того, установлен ли параметр упорядочения созвездия в значение Binary или Gray. На следующем рисунке предполагается, что для параметра Поворот фазы (Phase rotation) задано значение $$\frac{}{\mathrm{\Pi 4}}$$; в других случаях эти две схемы будут соответствующим образом повернуты.

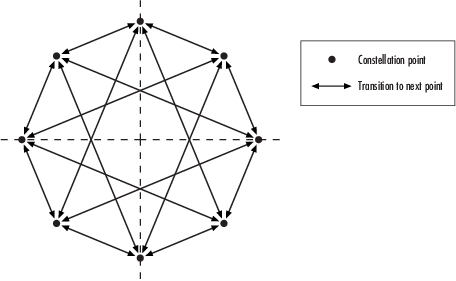

На следующем рисунке показана совокупность сигналов для метода модуляции DQPSK при установке параметра Phase rotation равным $$\frac{}{\mathrm{\Pi 4}}$$. Стрелки обозначают четыре возможных перехода от каждого символа к следующему. Binary и Gray параметры определяют, какой переход связан с каждой парой входных значений.

В более общем случае, если параметр Phase rotation имеет вид $$\frac{}{}$$Itemkдля некоторого целого k, то сигнальная совокупность имеет 2k точек.
