Демодуляция данных, модулированных DQPSK
PM, в цифровом поддиапазоне модулирования
Блок базовой полосы демодулятора DQPSK демодулирует сигнал, который был модулирован с использованием способа дифференциальной квадратурной фазовой манипуляции. Вход является представлением модулированного сигнала в основной полосе частот.
Вход должен быть дискретно-временным комплексным сигналом. Выходной сигнал зависит от разности фаз между текущим и предыдущим символами. Первое целое число (или двоичная пара, если для параметра Output type установлено значение Bit) на выходе блока является начальным условием нуля, поскольку нет предыдущего символа.
Этот блок принимает либо скалярный, либо векторный входной сигнал столбца. Сведения о типах данных, поддерживаемых каждым блочным портом, см. в разделе Поддерживаемые типы данных.
Если для параметра Тип вывода (Output type) задано значение Integer, блок отображает разность фаз
start+ ¼ м/2
в m, где λ представляет параметр вращения фазы, а m равно 0, 1, 2 или 3.
Если для параметра Тип вывода (Output type) задано значение Bit, то выход содержит пары двоичных значений. Справочная страница для блока основной полосы частот модулятора DQPSK показывает, какие разности фаз отображаются для каждой двоичной пары, для случаев, когда параметр упорядочивания созвездия является либо Binary или Gray.

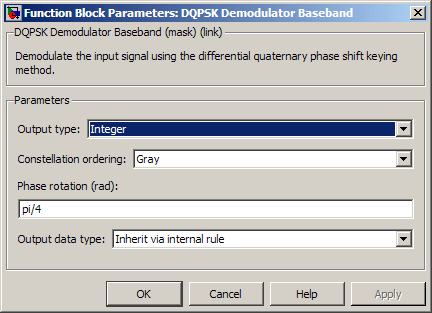

Определяет, состоят ли выходные данные из целых чисел или пар битов.
Определяет, как блок сопоставляет каждое целое число паре выходных битов.
Эта разность фаз между текущим и предыдущим модулированными символами приводит к нулевому выходу.
Если для параметра установлено значение 'Inherit via internal rule' (установка по умолчанию), блок наследует тип выходных данных из входного порта. Тип выходных данных будет таким же, как и тип входных данных, если входные данные имеют тип single или double.
Для целочисленных выходов этот блок может выводить типы данных int8, uint8, int16, uint16, int32, uint32, single, и double. Для битовых выходов выход может быть int8, uint8, int16, uint16, int32, uint32, boolean, single, или double.
| Порт | Поддерживаемые типы данных |
|---|---|
Вход |
|
Продукция |
|
