DVB-S2/S2X/SH демодуляция со стандартной амплитудной фазовой манипуляцией (APSK)

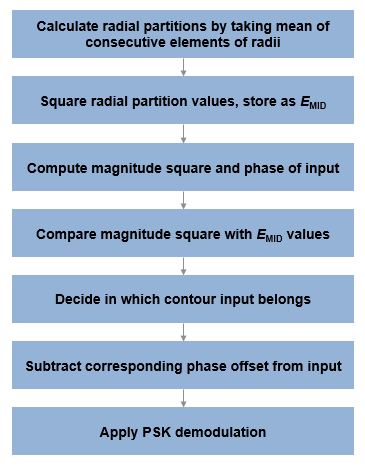

z = dvbsapskdemod(y,M,stdSuffix)y, который был модулирован в соответствии со стандартом цифрового видеотрансляции (DVB), идентифицированным stdSuffix и порядок модуляции, M. Описание APSK-демодуляции, совместимой с DVB, см. в разделах Аппаратная демодуляция APSK, совместимая с DVB, и Программная демодуляция APSK, совместимая с DVB.
z = dvbsapskdemod(___,Name,Value)'OutputDataType','double' задает требуемый тип выходных данных. Укажите аргументы пары имя-значение после всех других входных аргументов.
Демодуляция 64-APSK сигнала, который был модулирован, как указано в DVB-S2X. Вычислите целочисленные выходные данные жесткого решения и убедитесь, что выходные данные соответствуют входным данным.
Установите порядок модуляции и стандартный суффикс. Создание случайных данных.
M = 64;
std = 's2x';
x = randi([0 M-1],1000,1);Модулировать данные.
y = dvbsapskmod(x,M,std);
Демодулируйте принятый сигнал. Сравните демодулированные данные с исходными данными.
z = dvbsapskdemod(y,M,std); isequal(z,x)
ans = logical
1
Демодуляция 32-APSK сигнала, который был модулирован, как указано в DVB-S2. Вычислите выходной бит жесткого решения и убедитесь, что выходной сигнал соответствует входному сигналу.
Установите порядок модуляции, стандартный суффикс и идентификатор кода. Генерировать случайные битовые данные.
M = 32; std = 's2'; codeIDF = '4/5'; numBitsPerSym = log2(M); x = randi([0 1],100*numBitsPerSym,1,'uint32');
Модулировать данные. Используйте пару имя-значение для указания входных данных битов.
y = dvbsapskmod(x,M,std,codeIDF,'InputType','bit');
Демодулируйте принятый сигнал. Сравните демодулированные данные с исходными данными.
z = dvbsapskdemod(y,M,std,'4/5','OutputType','bit', ... 'OutputDataType','uint32'); isequal(z,x)
ans = logical
1
Демодулировать сигнал 16-APSK, совместимый с DVB-SH, и вычислять мягкие биты.
Установите порядок модуляции и создайте случайную битовую последовательность.
M = 16;
std = 'sh';
numSym = 20000;
numBitsPerSym = log2(M);
x = randi([0 1],numSym*numBitsPerSym,1);Модулировать данные. Используйте пару имя-значение для указания входных данных битов.
txSig = dvbsapskmod(x,M,std,'InputType','bit');
Пропускают модулированный сигнал через шумный канал.
rxSig = awgn(txSig,10,'measured');Просмотр совокупности принятого сигнала с использованием графика рассеяния.
scatterplot(rxSig)
Созвездия, совместимые с DVB-SH, имеют единичную среднюю мощность. Демодулируйте сигнал, вычисляя мягкие биты с помощью алгоритма аппроксимации LLR.
z = dvbsapskdemod(rxSig,M,std,'OutputType','approxllr', ... 'NoiseVariance',0.1);
[1] Стандарт ETSI EN 302 307 V1.4.1: цифровое видеовещание (DVB); Структура кадров второго поколения, системы кодирования и модуляции каналов для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений (DVB-S2), Европейский институт телекоммуникационных стандартов, Вальбонн, Франция, 2005-03.
[2] Стандарт ETSI EN 302 307-2 V1.1.1: цифровое видеовещание (DVB); Структура кадров второго поколения, системы кодирования и модуляции каналов для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений (DVB-S2X), Европейский институт телекоммуникационных стандартов, Вальбонн, Франция, 2015-02.
[3] Стандарт ETSI EN 302 583 V1.1.1: цифровое видеовещание (DVB); Структура кадров, канальное кодирование и модуляция для спутниковых услуг портативным устройствам (SH), Европейский институт телекоммуникационных стандартов, Вальбонна, Франция, 2008-03.
[4] Sebesta, J. «Эффективный способ для демодуляции APSK». Избранные темы по прикладной математике, схемам, системам и сигналам (П. Пардалос, Н. Масторакис, В. Младенов, и З. Бойкович, ред.). Vouliagmeni, Афины, Греция: WSEAS Press, 2009.
