Генератор последовательности PN

Генерировать псевдошумовую последовательность

Библиотека:
Набор средств связи/Источники сообщений/Генераторы последовательности
Набор средств связи Поддержка HDL/Источники связи

Описание

Блок генератора ПШ последовательностей генерирует последовательность псевдослучайных двоичных чисел с использованием сдвигового регистра с линейной обратной связью (LFSR). Псевдошумовые последовательности обычно используются для псевдослучайного скремблирования и в системах с прямым спектром. Дополнительные сведения см. в разделе Дополнительные сведения.

Эти значки показывают блок со всеми включенными портами.

Порты

Вход

развернуть все

`Mask` - Маска вывода
двоичный вектор

Выходная маска для задержки ПШ последовательности от начального времени, заданного как двоичный вектор с N элементами. N - степень полинома генератора.

Зависимости

Чтобы включить этот порт, установите для параметра Output mask source значение Input port.

Типы данных: double | uint8 | ufix1

`oSiz` - Размер выходного документа
целое число

Размер выходного сигнала переменного размера, заданный как целое число. Сведения о сигналах переменного размера см. в разделе Основы сигналов переменного размера (Simulink).

Зависимости

Чтобы включить этот порт, выберите Output variable-size signals и установите для параметра Maximum output size source значение Dialog parameter.

Типы данных: double

`Ref` - Опорный вход
вектор столбца

Опорный вход, заданный как вектор столбца, определяющий максимальную и текущую длину выходной последовательности. Вход Ref должен быть сигналом переменного размера. Сведения о сигналах переменного размера см. в разделе Основы сигналов переменного размера (Simulink).

Зависимости

Чтобы включить этот порт, выберите Output variable-size signals и установите для параметра Maximum output size source значение Inherit from reference input.

Типы данных: double

`Rst` - Генератор последовательности сброса
0 | 1

Генератор последовательности сброса, указанный как 0 или 1. Дополнительные сведения см. в разделе Сброс поведения.

Зависимости

Чтобы включить этот порт, выберите Reset on nonzero input.

Типы данных: Boolean

Продукция

развернуть все

`Out` - Псевдослучайная шумовая последовательность
двоичный вектор

PN последовательность, возвращаемая как двоичный вектор.

Параметры

развернуть все

`Generator polynomial` - Полином генератора
`'z^6 + z + 1'` (по умолчанию) | вектор многочлена | двоичный вектор строки

Полином генератора, заданный как один из следующих:

Вектор многочлена, включающий число 1.
Двоичный вектор строки, который представляет коэффициенты полинома генератора в порядке степени убывания. Первая и последняя записи должны быть 1. Длина этого вектора равна (N + 1), где N - степень полинома генератора.
Вектор, содержащий экспоненты z для ненулевых членов многочлена в порядке убывания степеней. Последняя запись должна быть 0.

Дополнительные сведения см. в разделе Символьное представление многочленов.

Пример: 'z^8 + z^2 + 1', [1 0 0 0 0 0 1 0 1], и [8 2 0] представляют один и тот же многочлен, p (z) = z 8 + z 2 + 1^.

Типы данных: double | char

`Initial states` - Начальные состояния сдвигового регистра
`[0 0 0 0 0 1]` (по умолчанию) | двоичный вектор строки

Начальные состояния сдвигового регистра, заданные как двоичный вектор строки длиной N, где N - степень полинома генератора.

Примечание

Для формирования блоком ненулевой последовательности вектор начальных состояний должен содержать по крайней мере один ненулевой элемент.

Типы данных: double

`Output mask source` - Источник выходной маски
`Dialog parameter` (по умолчанию) | `Input port`

Источник выходной маски, указывающий, как выходная информация маски передается блоку, указанный как:

Dialog parameter для использования Output mask vector (or scalar shift value) установка параметра.
Input port для добавления и использования Mask входной порт.

`Output mask vector (or scalar shift value)` - Выходной вектор маски или значение скалярного сдвига
0 (по умолчанию) | целочисленный скаляр | двоичный вектор

Выходной вектор маски или значение скалярного сдвига, задаваемое как целочисленный скалярный или двоичный вектор строки длиной N, где N - степень полинома генератора. Этот параметр определяет задержку последовательности PN от начального времени. Дополнительные сведения см. в разделе Смещение начальной точки последовательности PN.

Зависимости

Чтобы включить этот параметр, установите для параметра Источник маски вывода значение Dialog parameter.

Типы данных: double

`Output variable-size signals` - Выходные сигналы переменного размера
off (по умолчанию) | on

Выберите этот параметр, чтобы разрешить выходные последовательности переменной длины во время моделирования. Если установлено значение offвыводят последовательности фиксированной длины. Если установлено значение onмогут выводиться последовательности переменной длины. Сведения о сигналах переменного размера см. в разделе Основы сигналов переменного размера (Simulink).

`Maximum output size source` - Источник максимального размера выходных данных
`Dialog parameter` (по умолчанию) | `Inherit from reference port`

Источник максимального размера выходных данных, указывающий способ указания максимального размера выходных данных последовательности.

Dialog parameter настраивает блок на использование параметра Максимальный размер вывода в качестве максимально допустимой длины выходной последовательности. При выборе этого параметра входной порт oSiz определяет текущий размер выходного сигнала, а выходной сигнал блока наследует время выборки из входного сигнала. Входное значение oSiz должно быть меньше или равно параметру Maximum output size.
Inherit from reference port добавляет Ref входной порт и конфигурирует блок для наследования времени выборки, максимального размера и текущего выходного размера из сигнала переменного размера в Ref входной порт для установки максимально допустимой длины выходной последовательности.

Зависимости

Чтобы включить этот параметр, выберите Вывод сигналов переменного размера.

`Maximum output size` - Максимальный размер выходного сигнала
`[10 1]` (по умолчанию) | двухэлементный вектор строки

Максимальный размер вывода, заданный как двухэлементный вектор строки, обозначающий максимальный размер вывода для блока. Второй элемент вектора должен быть 1.

Пример: [10 1] дает выходной сигнал максимального размера 10 на 1.

Зависимости

Чтобы включить этот параметр, выберите Output variable-size signals (выходные сигналы переменного размера) и установите для параметра Maximum output size source (источник максимального выходного размера Dialog parameter.

Типы данных: double

`Sample time` - Время вывода выборки
`1` (по умолчанию) | -1 | положительный скаляр

Время выборки выходных данных, указанное как -1 или положительный скаляр, который представляет время между каждой выборкой выходного сигнала. Если для параметра Sample time установлено значение -1время выборки наследуется от нисходящего потока. Для получения информации о взаимосвязи между временем выборки и выборками на кадр см. раздел Синхронизация выборки.

Пример: 1 задает время выборки, равное 1 секунде.

Зависимости

Чтобы включить этот параметр, снимите флажок Выходные сигналы переменного размера.

Типы данных: double

`Samples per frame` - Выборки на кадр
`1` (по умолчанию) | положительное целое число

Отсчеты на кадр в одном канале выходного сигнала, заданного как положительное целое число. Для получения информации о взаимосвязи между временем выборки и выборками на кадр см. раздел Синхронизация выборки.

Зависимости

Чтобы включить этот параметр, снимите флажок Выходные сигналы переменного размера.

Типы данных: double

`Reset on nonzero input` - Сброс на ненулевом входе
off (по умолчанию) | on

Выберите этот параметр для добавления Rst входной порт. Дополнительные сведения см. в разделе Сброс поведения.

`Enable bit-packed outputs` - Включение разрядных выходов
off (по умолчанию) | on

Выберите этот параметр, чтобы сделать доступными значения Number of packed bits и Interpret bit-packed values as signed parameters.

Когда выбран этот параметр, объект выводит вектор столбца длиной М, который содержит первые целочисленные представления битовых слов длиной P. M - это количество выборок на кадр, указанное в параметре выборок на кадр. P - размер упакованных по битам слов, указанный в параметре Number of packed bits.

Примечание

Первый бит слева в упакованном в биты слове содержит старший бит для целочисленного представления.

`Number of packed bits` - количество упакованных битов;
8 (по умолчанию) | целое число в диапазоне [1, 32]

Число упакованных битов, указанное как целое число в диапазоне [1, 32].

Зависимости

Чтобы включить этот параметр, выберите Enable bit-packed outputs.

Типы данных: double

`Interpret bit-packed values as signed` - Интерпретировать битовые упакованные значения как подписанные
off (по умолчанию) | on

Интерпретировать битовые упакованные значения как значения целочисленных данных со знаком при выборе или значения целочисленных данных без знака при сбросе. Если выбран этот параметр, 1 в старшем бите (знаковом бите) указывает отрицательное значение.

Зависимости

Чтобы включить этот параметр, выберите Enable bit-packed outputs.

`Output data type` - Тип выходных данных
`double` (по умолчанию) | `boolean` | `Smallest unsigned integer`

Тип выходных данных, указанный как double, boolean, или Smallest unsigned integer.

При сбросе параметра Enable bit-packed output тип выходных данных может быть указан как double, boolean, или Smallest unsigned integer. Если для параметра Output data type установлено значение Smallest unsigned integerтип выходных данных выбирается на основе настроек, используемых на панели Аппаратная реализация (Hardware Implementation) диалогового окна Параметры конфигурации (Configuration Parameters) модели. Если ASIC/FPGA выбран на панели Hardware Implementation, тип выходных данных ufix(1) = идеальный минимальный однобитовый размер. Для всех остальных выборок это беззнаковое целое число с наименьшей доступной длиной слова, достаточно большой, чтобы вместить один бит, обычно соответствующий размеру символа (например, uint8).
Если выбран параметр Enable bit-packed output, тип выходных данных может быть указан как double или Smallest unsigned integer. Если для параметра Output data type установлено значение Smallest unsigned integerтип выходных данных выбирается на основе параметров Интерпретировать упакованные битовые значения как подписанные и Количество упакованных битовых параметров, а также настроек, используемых на панели Аппаратная реализация (Hardware Implementation) диалогового окна Параметры конфигурации (Configuration Parameters) модели. Если ASIC/FPGA выбран на панели Hardware Implementation, тип выходных данных - идеальный минимальный n-битовый размер, например sfix(n) или ufix(n), на основе битовых упакованных значений интерпретировать как подписанный параметр. Для всех остальных вариантов выбора это целое число со знаком или без знака с наименьшей доступной длиной слова, достаточной для размещения n битов.

Примеры модели

Model PN Sequence Generation With Linear Feedback Shift Register

Генерация ПШ последовательности модели с помощью регистра сдвига с линейной обратной связью

Последовательности, выводимые из PN Sequence Generator может быть смоделирован с использованием регистра сдвига с линейной обратной связью (LFSR), построенного с помощью примитивных блоков Simulink ®.

PN Spreading for Single-User System in Multipath Channel

Расширение PN для однопользовательской системы в канале многолучевого распространения

Эта модель имитирует псевдослучайное расширение спектра для однопользовательской системы в среде многолучевой передачи. Это аналогично среде мобильного канала, где сигналы принимаются по множеству трактов. Каждый тракт может иметь различные амплитуды и задержки. Приемник последовательно комбинирует независимые тракты посредством использования разнесенного приема для реализации коэффициентов усиления от принятых многолучевых передач. Смоделированная система не моделирует эффекты замирания, и приемник получает полное представление о количестве трактов и их соответствующих задержках.

PN Spreading for Multiuser System in Multipath Channel

Расширение PN для многопользовательской системы в канале многолучевого распространения

Эта модель моделирует псевдослучайное расширение спектра для двух пользователей в среде многолучевой передачи. Это аналогично среде мобильного канала, где сигналы принимаются по множеству трактов. Каждый тракт может иметь различные амплитуды и задержки. Приемник комбинирует независимые тракты когерентно с использованием разнесенного приема для реализации коэффициентов усиления от принятых многолучевых передач. Смоделированная система не моделирует эффекты замирания, и приемник получает полное представление о количестве трактов и их соответствующих задержках.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`

Подробнее

развернуть все

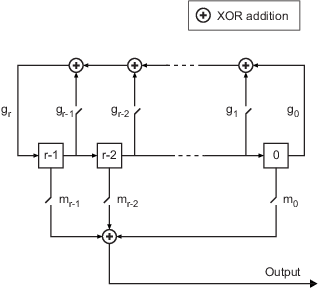

Генератор простых регистров сдвига

Регистр сдвига с линейной обратной связью (LFSR), реализованный как простой генератор регистра сдвига (SSRG), используется для генерации ПШ последовательностей. Этот тип сдвигового регистра также известен как реализация Фибоначчи. Пример см. в разделе Создание ПШ-последовательности модели с помощью регистра сдвига с линейной обратной связью.

Полиномиальный параметр генератора определяет соединения обратной связи сдвигового регистра. Является примитивным двоичным многочленом в z, grzr + _gr-1zr-1 ₊ gr-2zr-2 +_... + g0. Для коэффициента _gk = 0-r _{коэффициент} gk равен 1, если имеется соединение от k-го регистра к сумматору. _{Ведущий} член gr и постоянный член g0 параметра Generator Polynomial должен быть равен 1, поскольку многочлен должен быть примитивным. Параметр Initial states определяет начальные значения регистров. Например, следующая таблица указывает два набора значений параметров, которые соответствуют генераторному полиному p (z⁾ = z8 + z2 + 1.

Количество	Пример 1	Пример 2
Полином генератора	`g1 = [1 0 0 0 0 0 1 0 1]`	`g2 = [8 2 0]`
Степень полинома генератора	8, который является `length(g1)-1`	8
Начальные состояния	`[1 0 0 0 0 0 1 0]`	`[1 0 0 0 0 0 1 0]`

На каждом временном шаге все регистры r в генераторе обновляют свои значения в соответствии со значением входной стрелки в сдвиговый регистр. Сумматоры выполняют сложение по модулю 2. Выходной сигнал LFSR отражает сумму всех соединений в m векторе маски.

Параметр «Вектор маски вывода» (или значение скалярного сдвига) m определяет сдвиг начальной точки ПШ-последовательности. Дополнительные сведения см. в разделе Смещение начальной точки последовательности PN.

Смещение начальной точки последовательности PN

Чтобы сдвинуть начальную точку ПШ-последовательности, задайте параметр Вектор маски вывода (или значение скалярного сдвига) как:

Целое число, представляющее длину сдвига.

Значение вектора маски вывода по умолчанию (или значение скалярного сдвига), равное 0, не соответствует сдвигу. Как показано на диаграмме регистра сдвига LFSR в простом генераторе регистра сдвига, нет сдвига, когда единственное соединение находится вдоль стрелки, обозначенной m0.

В этой таблице показан сдвиг, возникающий при установке вектора маски вывода (или значения скалярного сдвига) равным 0 по сравнению с положительным целым числом d.

	T = 0	Т = 1	Т = 2	...	T = d	T = d + 1
Сдвиг = 0	_x0	x1	x2	...	_xd	xd ₊ 1
Сдвиг = d	_xd	_{xd +} 1	xd ₊ 2	...	x2d	x2d+1

Двоичный вектор, длина которого равна степени полинома генератора. Диаграмма регистра сдвига LFSR в Simple Shift Register Generator показывает выходной вектор маски (или значение скалярного сдвига), заданный как вектор маски, м. Двоичный вектор должен иметь N элементов, где N - степень полинома генератора. Чтобы вычислить вектор маски, используйте shift2mask функция.
Двоичный вектор соответствует многочлену в z, mr-1zr-1 + mr-2zr-2 +... + m1z + m0_, степени не более r-1. Вектор маски, который соответствует сдвигу d, является вектором, который представляет m (z) = ^zd по модулю g (z), где g (z) является полиномом генератора.
Например, если степень полинома генератора равна 4, то вектор маски, который соответствует d = 2, равен [0 1 0 0], который представляет многочлен m (z) = ^z2 .

Сбросить поведение

Чтобы сбросить последовательность генератора, необходимо сначала выбрать Reset на ненулевом входе, чтобы добавить Rst вход. Предположим, что на выходе блока генератора PN-последовательностей [1 0 0 1 1 0 1 1] при отсутствии сброса. В следующей таблице показано влияние на выходные данные блока генератора PN-последовательностей для указанных значений свойств.

Сброс свойств сигнала

Блок генератора последовательности PN

	Сброс свойств сигнала	Блок генератора последовательности PN
Без сброса	Время выборки = `1` Выборки на кадр = `1` Rst = `[0 0 0 0 0 0 0 0]`	Время выборки = `1` Выборки на кадр = `1` Out = Out (Выход) `[1 0 0 1 1 0 1 1]`
Сигнал скалярного сброса	Время выборки = `1` Выборки на кадр = `1` Rst = `[0 0 0 1 0 0 0 0]`	Время выборки = `1` Выборки на кадр = `1`
Сигнал сброса вектора	Время выборки = `1` Выборки на кадр = `8` Rst = `[0 0 0 1 0 0 0 0]`	Время выборки = `1` Выборки на кадр = `8`

Сигнал сброса

Выходной сигнал

Без сброса

Время выборки = 1

Выборки на кадр = 1

Rst = [0 0 0 0 0 0 0 0]

Время выборки = 1

Выборки на кадр = 1

Out = Out (Выход) [1 0 0 1 1 0 1 1]

Сигнал скалярного сброса

Время выборки = 1

Выборки на кадр = 1

Rst = [0 0 0 1 0 0 0 0]

Время выборки = 1

Выборки на кадр = 1

Сигнал сброса вектора

Время выборки = 1

Выборки на кадр = 8

Rst = [0 0 0 1 0 0 0 0]

Время выборки = 1

Выборки на кадр = 8

В случае отсутствия сброса последовательность выводится без сброса. Для случаев скалярного и векторного сигнала сброса сигнал сброса [0 0 0 1 0 0 0 0] является входом в Rst порт. Выходной сигнал последовательности сбрасывается в четвертом бите, поскольку четвертый бит сигнала сброса равен 1, а время выборки равно 1.

Для выходов переменного размера блок поддерживает только скалярные сигнальные входы сброса.

Последовательности максимальной длины

Чтобы создать последовательность максимальной длины для полинома генератора, имеющего степень r, задайте для полинома генератора значение из следующей таблицы. Максимальная длина последовательности 2r - 1.

r	Полином генератора	r	Полином генератора	r	Полином генератора	r	Полином генератора
2	`[2 1 0]`	15	`[15 14 0]`	28	`[28 25 0]`	41	`[41 3 0]`
3	`[3 2 0]`	16	`[16 15 13 4 0]`	29	`[29 27 0]`	42	`[42 23 22 1 0]`
4	`[4 3 0]`	17	`[17 14 0]`	30	`[30 29 28 7 0]`	43	`[43 6 4 3 0]`
5	`[5 3 0]`	18	`[18 11 0]`	31	`[31 28 0]`	44	`[44 6 5 2 0]`
6	`[6 5 0]`	19	`[19 18 17 14 0]`	32	`[32 31 30 10 0]`	45	`[45 4 3 1 0]`
7	`[7 6 0]`	20	`[20 17 0]`	33	`[33 20 0]`	46	`[46 21 10 1 0]`
8	`[8 6 5 4 0]`	21	`[21 19 0]`	34	`[34 15 14 1 0]`	47	[47 14 0]
9	`[9 5 0]`	22	`[22 21 0]`	35	`[35 2 0]`	48	[48 28 27 1 0]
10	`[10 7 0]`	23	`[23 18 0]`	36	`[36 11 0]`	49	[49 9 0]
11	`[11 9 0]`	24	`[24 23 22 17 0]`	37	[37 12 10 2 0]	50	[50 4 3 2 0]
12	`[12 11 8 6 0]`	25	`[25 22 0]`	38	[38 6 5 1 0]	51	[51 6 3 1 0]
13	`[13 12 10 9 0]`	26	`[26 25 24 20 0]`	39	[39 8 0]	52	[52 3 0]
14	`[14 13 8 4 0]`	27	`[27 26 25 22 0]`	40	`[40 5 4 3 0]`	53	[53 6 2 1 0]

Дополнительные сведения о конфигурациях сдвиговых регистров, которые представляют эти многочлены, см. в разделе Цифровые коммуникации Джона Проакиса [1].

Время выборки

Время между обновлениями выходных данных равно произведению значений Samples per frame и Sample time. Например, если время выборки и выборки на кадр равны единице, блок выводит выборку каждую секунду. Если значение Samples per frame увеличивается до 10, то каждые 10 секунд выводится вектор 10 на 1. Это гарантирует, что эквивалентная выходная скорость не зависит от параметра Samples per frame.

Вопросы совместимости

развернуть все

Существующие модели автоматически обновляют этот блок до текущей версии

В R2020a изменилось поведение

Начиная с R2020a, Simulink ® больше не позволяет использовать версию блока PN Sequence Generator, доступную до R2015b.

Существующие модели автоматически обновляют, чтобы загрузить версию блока Генератора Последовательности PN, о которой объявляют в Исходных структурах продукции блоков смежных образцов времени, но не используют признак структуры в Информации о версии R2015b. Дополнительные сведения о пересылке блоков см. в разделе Пересылка таблиц (Simulink).

Ссылки

[1] Проакис, Джон Г. Digital Communications. 3-й ред. Нью-Йорк: Макгроу Хилл, 1995.

[2] Ли, J. S. и Л. Э. Миллер. Руководство по проектированию систем CDMA. Бостон и Лондон. Artech House, 1998.

[3] Последовательности сдвиговых регистров Golomb, S.W. Лагуна-Хиллз. Эгейский парк Пресс, 1967.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).

Ограничения

Можно выбрать Input port в качестве источника маски вывода в блоке. В этом случае Mask входной сигнал должен быть вектором типа данных ufix1.
Если на ненулевом входе выбрать Reset (Сброс), будет выполнен вход в Rst порт должен иметь тип данных Boolean.
Выходы типа double не поддерживаются для генерации кода HDL. Поддерживаются все другие типы выходных данных (включая битовые выходные данные).
Невозможно создать HDL для этого блока в переустановляемой синхронной подсистеме (кодере HDL).
Если выбран параметр Use trigger signal as clock (Использовать триггерный сигнал в качестве тактового сигнала), для этого блока внутри триггерной подсистемы генерировать HDL нельзя. См. Использование инициированных подсистем для генерации кода HDL (кодер HDL).

См. также

Представлен до R2006a

Документация

Генератор последовательности PN

Описание

Порты

Вход

Mask - Маска вывода двоичный вектор

Зависимости

oSiz - Размер выходного документа целое число

Зависимости

Ref - Опорный вход вектор столбца

Зависимости

Rst - Генератор последовательности сброса 0 | 1

Зависимости

Продукция

Out - Псевдослучайная шумовая последовательность двоичный вектор

Параметры

Generator polynomial - Полином генератора 'z^6 + z + 1' (по умолчанию) | вектор многочлена | двоичный вектор строки

Initial states - Начальные состояния сдвигового регистра [0 0 0 0 0 1] (по умолчанию) | двоичный вектор строки

Output mask source - Источник выходной маски Dialog parameter (по умолчанию) | Input port

Output mask vector (or scalar shift value) - Выходной вектор маски или значение скалярного сдвига 0 (по умолчанию) | целочисленный скаляр | двоичный вектор

Зависимости

Output variable-size signals - Выходные сигналы переменного размера off (по умолчанию) | on

Maximum output size source - Источник максимального размера выходных данных Dialog parameter (по умолчанию) | Inherit from reference port

Зависимости

Maximum output size - Максимальный размер выходного сигнала [10 1] (по умолчанию) | двухэлементный вектор строки

Зависимости

Sample time - Время вывода выборки 1 (по умолчанию) | -1 | положительный скаляр

Зависимости

Samples per frame - Выборки на кадр 1 (по умолчанию) | положительное целое число

Зависимости

Reset on nonzero input - Сброс на ненулевом входе off (по умолчанию) | on

Enable bit-packed outputs - Включение разрядных выходов off (по умолчанию) | on

Number of packed bits - количество упакованных битов; 8 (по умолчанию) | целое число в диапазоне [1, 32]

Зависимости

Interpret bit-packed values as signed - Интерпретировать битовые упакованные значения как подписанные off (по умолчанию) | on

Зависимости

Output data type - Тип выходных данных double (по умолчанию) | boolean | Smallest unsigned integer

Примеры модели

Генерация ПШ последовательности модели с помощью регистра сдвига с линейной обратной связью

Расширение PN для однопользовательской системы в канале многолучевого распространения

Расширение PN для многопользовательской системы в канале многолучевого распространения

Характеристики блока

Подробнее

Генератор простых регистров сдвига

Смещение начальной точки последовательности PN

Сбросить поведение

Последовательности максимальной длины

Время выборки

Вопросы совместимости

Существующие модели автоматически обновляют этот блок до текущей версии

Ссылки

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

См. также

Блоки

Объекты

Темы

Документация по инструментам связи

Поддержка

`Mask` - Маска вывода
двоичный вектор

`oSiz` - Размер выходного документа
целое число

`Ref` - Опорный вход
вектор столбца

`Rst` - Генератор последовательности сброса
0 | 1

`Out` - Псевдослучайная шумовая последовательность
двоичный вектор

`Generator polynomial` - Полином генератора
`'z^6 + z + 1'` (по умолчанию) | вектор многочлена | двоичный вектор строки

`Initial states` - Начальные состояния сдвигового регистра
`[0 0 0 0 0 1]` (по умолчанию) | двоичный вектор строки

`Output mask source` - Источник выходной маски
`Dialog parameter` (по умолчанию) | `Input port`

`Output mask vector (or scalar shift value)` - Выходной вектор маски или значение скалярного сдвига
0 (по умолчанию) | целочисленный скаляр | двоичный вектор

`Output variable-size signals` - Выходные сигналы переменного размера
off (по умолчанию) | on

`Maximum output size source` - Источник максимального размера выходных данных
`Dialog parameter` (по умолчанию) | `Inherit from reference port`

`Maximum output size` - Максимальный размер выходного сигнала
`[10 1]` (по умолчанию) | двухэлементный вектор строки

`Sample time` - Время вывода выборки
`1` (по умолчанию) | -1 | положительный скаляр

`Samples per frame` - Выборки на кадр
`1` (по умолчанию) | положительное целое число

`Reset on nonzero input` - Сброс на ненулевом входе
off (по умолчанию) | on

`Enable bit-packed outputs` - Включение разрядных выходов
off (по умолчанию) | on

`Number of packed bits` - количество упакованных битов;
8 (по умолчанию) | целое число в диапазоне [1, 32]

`Interpret bit-packed values as signed` - Интерпретировать битовые упакованные значения как подписанные
off (по умолчанию) | on

`Output data type` - Тип выходных данных
`double` (по умолчанию) | `boolean` | `Smallest unsigned integer`

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.
