Используя модели каналов WINNER II, можно моделировать и моделировать пространственно определенные каналы для многопользовательских беспроводных систем MIMO. В модели можно указать произвольное количество базовых станций (BS) и мобильных станций (MS) вместе с их информацией о геометрии и местоположении.

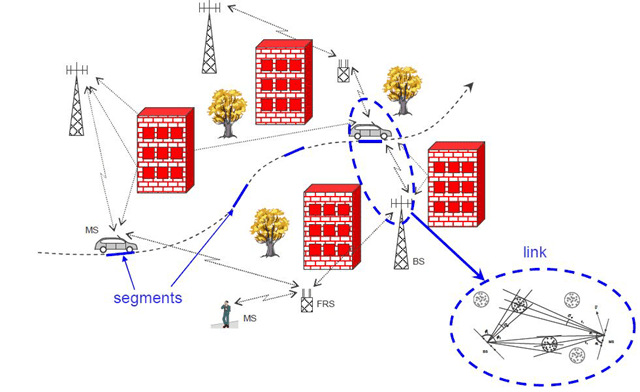

На фиг.3.1 из [1] (показано здесь) изображено моделирование уровня системы, включающее в себя множество базовых станций и множество мобильных терминалов. На чертеже пунктирная синяя линия, окружающая автомобильную и сотовую вышку, выделяет моделирование уровня линии связи между одним мобильным терминалом и базовой станцией. Короткие синие линии вдоль пути движения автомобиля представляют собой сегменты канала, где зафиксированы масштабные параметры. Моделирование на уровне системы состоит из нескольких звеньев. Каждая линия связи моделируется с использованием метода кластерной линии задержки (CDL). Вставка показывает модель метода CDL одного канала в сценарии.
Модель канала позволяет моделировать режим прямой видимости (LOS) и режим распространения без LOS. Модель также позволяет применять несколько сценариев распространения внутри и снаружи. Фильтрацию каналов можно выполнять потоковым способом с коэффициентами канала, генерируемыми WINNER.
Модель канала поддерживает:
Радиочастотные частоты до 6 ГГц
Полосы пропускания сигналов до 100 МГц
Распространение LOS и не-LOS
12 сценариев распространения в помещениях и вне помещений
Произвольно большие антенные решетки (для массивных MIMO-приложений)
Изотропные, дипольные и определяемые пользователем диаграммы направленности антенных элементов
Различные типы антенных решеток (линейные, кольцевые и определяемые пользователем)
Для использования этой функции загрузите и установите дополнение WINNER II Channel Model for Communications Toolbox.
Дополнение включает в себя comm.WINNER2Channel Система object™ и предоставляет возможности, доступные в настоящее время при загрузке с открытым исходным кодом в [1]. Функциональность загрузки включает в себя следующие функции:
winner2.AntennaArray - Построить антенную решетку
winner2.dipole - Расчет картины поля полуволнового диполя
winner2.layoutparset - Конфигурация параметров компоновки WINNER II
winner2.wim - Формирование коэффициентов канала с использованием модели канала WINNER II
winner2.wimparset - Конфигурация параметров модели WINNER II
Дополнение расширяет загрузку с открытым исходным кодом, добавляя возможность генерации коэффициентов канала для использования в фильтрации канала. Дополнительные сведения см. в разделе Сопоставление общедоступной загрузки WINNER II с WINNER2Channel.
Эти примеры демонстрируют некоторые особенности канала замирания WINNER II.
примеры демонстрируют некоторые особенности канала замирания WINNER II.
[1] Kyosti, Pekka, Juha Meinila, et al. Модели каналов WINNER II. D1.1.2 V1.2. IST-4-027756 ПОБЕДИТЕЛЬ II, сентябрь 2007 года.
