В этом примере рассмотрим разреженные матрицы для модели 3-D луча, подвергающиеся импульсной точечной нагрузке на его кончике в файле sparseBeam.mat.

Извлеките разреженные матрицы из sparseBeam.mat.

load('sparseBeam.mat','M','K','B','F','G','D');

Создать mechss объект модели путем указания [] для матрицы C, так как демпфирования нет.

sys = mechss(M,[],K,B,F,G,D)

Sparse continuous-time second-order model with 3 outputs, 1 inputs, and 3408 nodes.

Use "spy" and "showStateInfo" to inspect model structure.
Type "properties('mechss')" for a list of model properties.
Type "help mechssOptions" for available solver options for this model.

Продукция sys является mechss объект модели, содержащий массив разреженных моделей 3 на 1 с 3408 узлами, 1 входом и 3 выходами.

Вы можете использовать spy для визуализации разреженности mechss объект модели.

spy(sys)

Для этого примера рассмотрим разреженные матрицы дискретной системы в файле discreteSOSparse.mat.

Загрузить разреженные матрицы из discreteSOSparse.mat.

load('discreteSOSparse.mat','M','C','K','B','F','G','D','ts');

Создание дискретного времени mechss объект модели путем указания времени образца ts.

sys = mechss(M,C,K,B,F,G,D,ts)

Sparse discrete-time second-order model with 1 outputs, 1 inputs, and 28408 nodes.

Use "spy" and "showStateInfo" to inspect model structure.
Type "properties('mechss')" for a list of model properties.
Type "help mechssOptions" for available solver options for this model.

Продукция sys является дискретным временем mechss объект модели с 28408 узлами, 1 входом и 1 выходом.

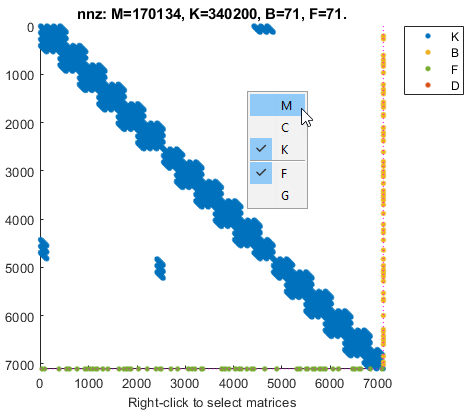

Вы можете использовать spy для визуализации шаблона разреженности mechss объект модели. Можно щелкнуть правой кнопкой мыши на графике, чтобы выбрать матрицы для отображения.

spy(sys)
