Изменяющийся фильтр надрезов

Фильтр-пробка с изменяющимися коэффициентами

Библиотека:
Панель инструментов системы управления/Изменение линейных параметров

Описание

Блок реализует фильтр непрерывных временных пробок с изменяющимися коэффициентами. Мгновенная передаточная функция фильтра задается:

$N (s) \frac{^{=} s2 + 2 * gmin * влажный *^{}}{^{} freq * s + freq2s2 + 2^{}} *$ влажный * freq * s + freq2,

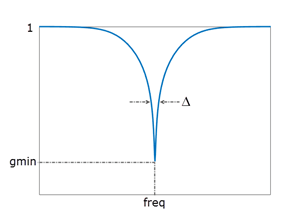

где gmin, влажность и freq - значения, подаваемые на соответствующие входные порты. Эти параметры управляют глубиной и частотой надрезов, как показано на следующей иллюстрации. Влажность коэффициента демпфирования управляет шириной Δ выемки; большая влажность означает большую Δ.

Этот блок и другие блоки в библиотеке «Изменение линейных параметров» используются для реализации общих управляющих элементов с переменными параметрами или коэффициентами. Дополнительные сведения см. в разделе Системы управления с планированием усиления модели в Simulink.

Порты

Вход

развернуть все

`u` - Вход фильтра
скаляр

Входной сигнал фильтра-пробки

`freq` - Частота вырубки
скаляр

Значение частоты выемки, указанное в рад/с.

`gmin` - Коэффициент усиления на частоте вырубки
скаляр

Значение коэффициента усиления на частоте пробки, в абсолютных единицах. Это значение управляет глубиной выемки. Режущий фильтр имеет единичный коэффициент усиления на низкой и высокой частоте. Коэффициент усиления наименьший на частоте пробки, значение на порте freq.

`damp` - Коэффициент демпфирования полюсов фильтра
скаляр

Значение коэффициента демпфирования, заданное как положительное скалярное значение. Коэффициент демпфирования регулирует ширину выемки; чем ближе к 0, тем круче выемка.

Продукция

развернуть все

`y` - Выход фильтра
скаляр

Выходной сигнал фильтра-пробки.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Дискретный изменяющийся вырез

Темы

Системы управления с планированием усиления модели в Simulink

Представлен в R2017b
